| Номер в госреестре | 87162-22 |
| Наименование СИ | Измерители крутящего момента силы |
| Изготовитель | Mecmesin Ltd, Великобритания |
| Год регистрации | 2022 |
| Срок свидетельства | 21.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы (далее - измерители) предназначены для измерений крутящего момента силы при откручивания или закручивания укупорочных средств различных видов тары.
Принцип действия измерителей основан на измерении крутящего момента силы, возникающего при откручивании и закручивании укупорочных средств упаковки, с помощью датчика крутящего момента силы (далее - датчик), входящего в состав измерителя.
Принцип действия датчика заключается в преобразовании деформации упругого тела, с наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящего момента силы, сигнал разбаланса тензометрического моста, который в измерительной схеме преобразуется в цифровой сигнал и отображается на устройствах индикации.
Измерители выпускаются в следующих модификациях: Orbis, Tornado, VTG Tornado, Vortex, Helixa.
Конструктивно измерители Orbis, Tornado, VTG Tornado выполнены в пластмассовом корпусе, на верхней плоскости которого расположены универсальная платформа для установки образцов и верхняя панель узла электроники с дисплеем и кнопками управления. Крутящий момент силы прикладывается вручную. Справа расположены разъемы для подключения адаптера питания и интерфейса RS232. Корпус имеет ручку для переноски. VTG Tornado имеет сенсорное управление и отображение графика приложенного крутящего момента силы в реальном времени.
Измерители Vortex состоят из устойчивого металлического основания с расположенным в нем шаговым электродвигателем и редуктором. На основании расположена металлическая стойка с перемещаемой по высоте консолью, на которой установлен датчик крутящего момента силы, конструктивно датчик ограничен от вращения. Через укупорочное средство и нижнюю часть тары, датчик соединен с посадочной платформой, при вращении которой возникает крутящий момент силы, измеряемый датчиком.
Измерители Helixa состоят из устойчивого металлического основания с расположенным в нем шаговым электродвигателем и редуктором. На основании расположена вертикальная подвижная траверса, на кронштейне которой закреплен датчик крутящего момента силы, конструктивно датчик ограничен от вращения. Через укупорочное средство, фиксирующих приспособлений и нижнюю часть тары, датчик соединен с приводным шпинделем, при вращении которого возникает крутящий момент силы, измеряемый датчиком.
Измерители способны измерять крутящий момент силы, действующий как по направлению движения часовой стрелки, так и против.
Управление и получение информации измерителей Vortex, Helixa в процессе измерений осуществляется (в зависимости от исполнения) с помощью встроенной панели, сенсорного экрана или подключенного через встроенный порт USB или порт RS232 персонального компьютера с установленным программным обеспечением.
Измерители Orbis, Tornado, VTG Tornado выпускаются в девяти исполнениях: Orbis 6 N.m; Tornado 1.5 N.m; Tornado 3 N.m; Tornado 6 N.m; Tornado 10 N.m; VTG Tornado 1.5 N.m; VTG Tornado 3 N.m; VTG Tornado 6 N.m; VTG Tornado 10 N.m, которые различаются цветом корпуса, диапазоном измерения крутящего момента силы и типом управления (кнопочное, сенсорное).
Измерители Vortex выпускаются в трех исполнениях: Vortex-dv; Vortex-i; Vortex-xt, которые различаются диапазоном измерений крутящего момента силы и вариантами систем управления:
- dv - управление с помощью встроенной панели, наличие цифрового дисплея AFTI;
- i - управление с помощью персонального компьютера с установленным программным обеспечением;
- xt - управление с помощью сенсорной панели.
Измерители Vortex-i, Vortex-xt комплектуются датчиком крутящего момента силы ITC, измерители Vortex-dv комплектуются датчиком крутящего момента силы, не имеющим маркировки.
Измерители Helixa выпускаются в двух исполнениях: Helixa-i: Helixa-xt, которые различаются диапазоном измерений крутящего момента силы и вариантами систем управления:
- i - управление с помощью персонального компьютера с установленным программным обеспечением;
- xt - управление с помощью сенсорной панели
Измерители Helixa комплектуются датчиком крутящего момента силы HTC.
Измерители дополнительно могут комплектоваться фиксирующими приспособлениями, включая посадочные пластины, удлиненные захватывающие штифты, оправки и зажимные патроны.
Общий вид измерителей представлен на рисунках 1 - 8.
Серийный номер измерителей Orbis, Tornado, VTG Tornado состоит из арабских цифр и указывается на боковой панели корпуса в виде наклейки, место нанесения серийного номера представлено на рисунке 1. Серийный номер измерителей Vortex и Helixa состоит из арабских цифр и указывается на корпусе датчика крутящего момента силы также в виде наклейки, место нанесения серийного номера представлено на рисунке 4.
Для предотвращения несанкционированного доступа измерителей Orbis, Tornado, VTG Tornado на нижнюю панель корпуса наносятся пломбирующие наклейки, датчики крутящего момента силы измерителей Vortex, Helixa пломбируются посредством заливки одного из винтов одноразовым компаундом. Пломбирование измерителей Orbis, Tornado, VTG Tornado указано на рисунке 9, пломбирование измерителей Vortex, Helixa указанно на рисунке 10.
Нанесение знака поверки на измерители не предусмотрено.

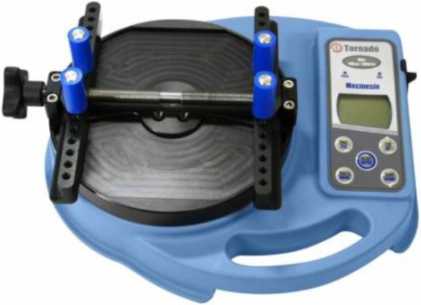

Рисунок 2 - Общий вид измерителей крутящего момента силы Tornado

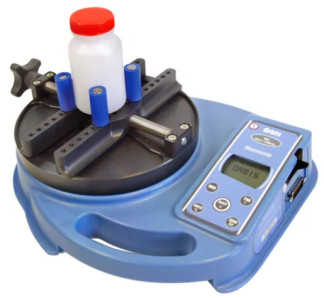

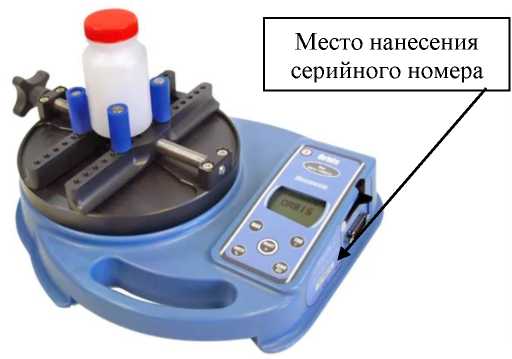

Рисунок 1 - Общий вид измерителей крутящего момента силы Orbis с указанием места нанесения серийного номера

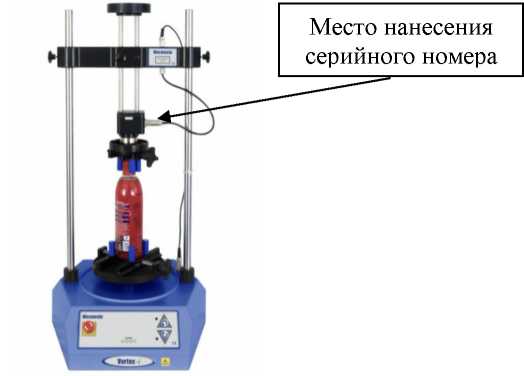

Рисунок 4 - Общий вид измерителей крутящего момента силы Vortex-i с указанием места нанесения серийного номера
Рисунок 3 - Общий вид измерителей крутящего момента силы VTG Tornado
Рисунок 5 - Общий вид измерителей крутящего момента силы Vortex-xt
Рисунок 6 - Общий вид измерителей крутящего момента силы Vortex-dv
Рисунок 7 - Общий вид измерителей крутящего момента силы Xelixa-xt
Рисунок 8 - Общий вид измерителей крутящего момента силы Xelixa-i
Место пломбирования винта
Рисунок 10 - Пломбирование измерителей крутящего момента силы модификаций Vortex, Helixa
Место для нанесения пломбы в виде наклейки
Рисунок 9 - Пломбирование измерителей крутящего момента силы модификаций Orbis, Tornado, VTG Tornado
Метрологически значимое встроенное программное обеспечение (далее - ВПО) установлено в энергонезависимую память измерителей Orbis, Tornado, VTG Tornado, Vortex-dv расположенную внутри корпуса измерителей.
ВПО предназначено для проведения измерений, отображения максимальных пиковых значений и направления, крутящего моменты силы, сохранения и экспорта измеренных значений.
Программное обеспечение (далее - ПО) измерителей Vortex-i; Vortex-xt, Helixa-i;
Helixa-xt устанавливается на персональный компьютер и служит для управления функциональными возможностями, а также для обработки и отображения результатов измерений.
ВПО и ПО защищены ключом электронной защиты и по уровню защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения измерителей Orbis, Tornado, VTG Tornado, Vortex-dv приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Исполнение | Orbis 6 N.m, Tornado 1.5 N.m, Tornado 3 N.m, Tornado 6 N.m, Tornado 10 N.m | VTG Tornado 1.5 N.m, VTG Tornado 3 N.m, VTG Tornado 6 N.m, VTG Tornado 10 N.m, Vortex-dV |
| Идентификационное наименование ПО | Встроенное ПО | |
| Номер версии (идентификационный номер) ПО, не ниже | 1.14 | 1.01 |
| Цифровой идентификатор ПО | - | |
Идентификационные данные программного обеспечения измерителей Vortex-i, Vortex-xt, Helixa-i, Helixa-xt приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Исполнение | Vortex-i,Vortex-xt, Helixa-i, Helixa-xt |
| Идентификационное наименование ПО | Emperor (Torque) |
| Номер версии (идентификационный номер) ПО, не ниже | 1.18-408 |
| Цифровой идентификатор ПО | DF1CB21ABF80A10908CFF87DC4CFA9A1 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 3 - Метрологические характеристики
| Исполнение | Диапазон измерений крутящего момента силы, Н^м | Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений крутящего момента силы, % | Дискретность отсчёта измерений крутящего момента силы, Н^м |
| Orbis 6 N.m | от 0,05 до 6,00 | ±0,5 (±0,31)) | 0,002 |
| Tornado 1.5 N.m | от 0,05 до 1,50 | 0,0005 | |
| Tornado 3 N.m | от 0,05 до 3,00 | 0,001 | |
| Tornado 6 N.m | от 0,05 до 6,00 | 0,002 | |
| Tornado 10 N.m | от 0,05 до 10,00 | 0,002 | |
| VTG Tornado 1.5 N.m | от 0,05 до 1,50 | 0,0005 | |
| VTG Tornado 3 N.m | от 0,05 до 3,00 | 0,001 | |
| VTG Tornado 6 N.m | от 0,05 до 6,00 | 0,002 | |
| VTG Tornado 10 N.m | от 0,05 до 10,00 | 0,002 | |
| Vortex- dV - с датчиком 0.3 N.m - с датчиком 1.5 N.m - с датчиком 3 N.m - с датчиком 6 N.m - с датчиком 10 N.m | от 0,05 до 0,30 от 0,05 до 1,50 от 0,05 до 3,00 от 0,05 до 6,00 от 0,05 до 10,00 | 0,0005 0,0005 0,001 0,002 0,002 |
Продолжение таблицы 3
| Исполнение | Диапазон измерений крутящего момента силы, Н^м | Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений крутящего момента силы, % | Дискретность отсчёта измерений крутящего момента силы, Н-м |
| Vortex- i - с датчиком ITC 0.3 N.m | от 0,05 до 0,30 | 0,00005 | |
| - с датчиком ITC 1.5 N.m | от 0,05 до 1,50 | 0,0002 | |
| - с датчиком ITC 3 N.m | от 0,05 до 3,00 | 0,0005 | |
| - с датчиком ITC 6 N.m | от 0,05 до 6,00 | 0,001 | |
| - с датчиком ITC 10 N.m | от 0,05 до 10,00 | 0,002 | |
| Vortex- xt - с датчиком ITC 0.3 N.m | от 0,05 до 0,30 | 0,00005 | |
| - с датчиком ITC 1.5 N.m | от 0,05 до 1,50 | 0,0002 | |
| - с датчиком ITC 3 N.m | от 0,05 до 3,00 | 0,0005 | |
| - с датчиком ITC 6 N.m | от 0,05 до 6,00 | 0,001 | |
| - с датчиком ITC 10 N.m | от 0,05 до 10,00 | 0,002 | |
| Helixa- i - с датчиком HTC 0.1 N.m | от 0,05 до 0,10 | ±0,5 (±0,31)) | 0,00002 |
| - с датчиком HTC 0.3 N.m | от 0,05 до 0,30 | 0,00005 | |
| - с датчиком HTC 1.5 N.m | от 0,05 до 1,50 | 0,0002 | |
| - с датчиком HTC 3 N.m | от 0,05 до 3,00 | 0,0005 | |
| - с датчиком HTC 6 N.m | от 0,05 до 6,00 | 0,001 | |
| - с датчиком HTC 10 N.m | от 0,05 до 10,00 | 0,002 | |
| Helixa- xt - с датчиком HTC 0.1 N.m | от 0,05 до 0,10 | 0,00002 | |
| - с датчиком HTC 0.3 N.m | от 0,05 до 0,30 | 0,00005 | |
| - с датчиком HTC 1.5 N.m | от 0,05 до 1,50 | 0,0002 | |
| - с датчиком HTC 3 N.m | от 0,05 до 3,00 | 0,0005 | |
| - с датчиком HTC 6 N.m | от 0,05 до 6,00 | 0,001 | |
| - с датчиком HTC 10 N.m | от 0,05 до 10,00 | 0,002 |
1) - по заказу потребителя. Конкретное значение указывается в эксплуатационной документации
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (Ш*Д*В), мм, не более: - для измерителей Orbis, Tornado, VTG Tornado | 303x278x127 |
| - для измерителей Vortex- dV | 600x370x1025 |
| - для измерителей Vortex-i, Vortex-xt | 400x370x1025 |
| - для измерителей Helixa-i, Helixa-xt | 500x290x800 |
| Масса, кг, не более: - для измерителей Orbis, Tornado, VTG Tornado | 3 |
| - для измерителей Vortex- dV, Vortex-i, Vortex-xt | 22 |
| - для измерителей Helixa-i, Helixa-xt | 30 |
| Параметры электрического питания: - напряжение переменного тока, В | 220+22-33 |
| - частота переменного тока, Г ц | 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 96 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы1) | - | 1 шт. |
| Фиксирующие приспособления | - | по заказу |
| Приспособление для калибровки | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| CD-диск или USB накопитель с ПО2) | - | 1 шт. |
| 1) - модификация и исполнение в соответствии с заказом потребителя 2) - для измерителей Vortex-i, Vortex-xt, Helixa-i, Helixa-xt | ||
приведены в разделе «Работа с измерителями» документов: «Измерители крутящего момента силы Orbis. Руководство по эксплуатации»; «Измерители крутящего момента силы Tornado. Руководство по эксплуатации»;
в разделе 5 «Настройка измерителей» документа «Измерители крутящего момента силы VTG Tornado. Руководство по эксплуатации»;
в разделе 5.7.1 «Проведение испытаний» документа «Измерители крутящего момента силы Vortex-i, Vortex-xt. Руководство по сборке и установке»;
в разделе 3.13 «Задание параметров испытательного теста» документа «Измерители крутящего момента силы Vortex-dv. Руководство по эксплуатации»;
в разделе 2 «Установка измерителей» документа «Измерители крутящего момента силы Helixa-i; Helixa-xt. Руководство по сборке и установке».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Техническая документация Mecmesin Ltd, Великобритания.
