| Номер в госреестре | 87164-22 |
| Наименование СИ | Дозаторы весовые автоматические непрерывного действия транспортерные |
| Обозначение типа СИ | 4488ДН-У |
| Изготовитель | Общество с ограниченной ответственностью "АГРОЭСКОРТ" (ООО "АГРОЭСКОРТ"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 21.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые автоматические непрерывного действия транспортерные 4488ДН-У (далее - дозаторы) предназначены для измерений массы сыпучих материалов в единицу времени (производительности) в режиме непрерывного дозирования в технологических линиях цементной, металлургической, горнодобывающей, химической, комбикормовой и других отраслей промышленности.
Принцип действия дозаторов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести дозируемого материала, в цифровой сигнал, который поступает во вторичный преобразователь (управляющий контроллер), в котором сигнал обрабатывается. На основании полученных данных управляющий контроллер рассчитывает текущую производительность дозатора, которая индицируется на панели индикации. Поддержание заданного значения производительности достигается автоматически (без вмешательства оператора) регулированием скорости движения транспортирующей ленты конвейера.
Дозаторы состоят из ленточного конвейера и пульта управления.
Ленточный конвейер - это механосборочная конструкция, состоящая из станины, приводного и натяжного барабанов, транспортирующей ленты, приемного бункера, мотор-редуктора, весоизмерительного тензорезисторного датчика типа Т2 (номер в ФИФ 53838-13, производства АО «Весоизмерительная компания «Тензо-М», Московская область, г.о. Люберцы, д.п. Красково) или типа Z6 (номер в ФИФ 15400-13, производства «Hottinger Bruel & Kjaer Co., Ltd.», Китай; «Hottinger Baldwin Messtechnik GmbH», Германия) и датчика скорости транспортирующей ленты.
В пульте управления находится управляющий программируемый контроллер SIMATIC S7-1200 (номер в ФИФ 63339-16), панель индикации, регулируемый частотный привод и пускорегулирующая аппаратура.
Дозаторы выпускаются в семи модификациях, отличающихся наибольшими пределами производительности, наибольшими линейными плотностями дозируемого материала, шириной транспортирующей ленты, габаритными размерами и массой.
Дозаторы имеют обозначение 4488ДН-У-Ш-Н-Л-Р-Х-И,
где 4488ДН-У - тип дозатора;
Ш - условное обозначение ширины ленты (1, 2, 3, 4, 5, 6, 7);
Н - наибольший предел производительности дозатора, т/ч (см. таблицу 2);
Л - наибольшая линейная плотность материала, кг/м (см. таблицу 3);
Р - расстояние между осями валов, м (см. таблицу 3);
Х - исполнение для химических производств (0 - стандартное, 1 - химстойкое);
И - исполнение конвейера (0 - стандартное, 1 - усиленное).
В зависимости от физико-механических характеристик дозируемых материалов применяются различные варианты исполнения приемного бункера - стандартный (для материалов с нормальной текучестью), клинкерный (для абразивных материалов), удлиненный (для материалов с малой текучестью), с уплотнением (для материалов с высокой текучестью), вибробункер (для слипающихся материалов).
Корпус дозаторов изготавливают из стали, окрашиваемой в цвета, которые определяет изготовитель.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения указан на маркировочной табличке, расположенной на опоре станины конвейера, методом гравировки или тиснения.
Общий вид дозаторов представлен на рисунке 1, пульта управления - на рисунке 2, место нанесения заводского номера и знака утверждения типа - на рисунке 3.

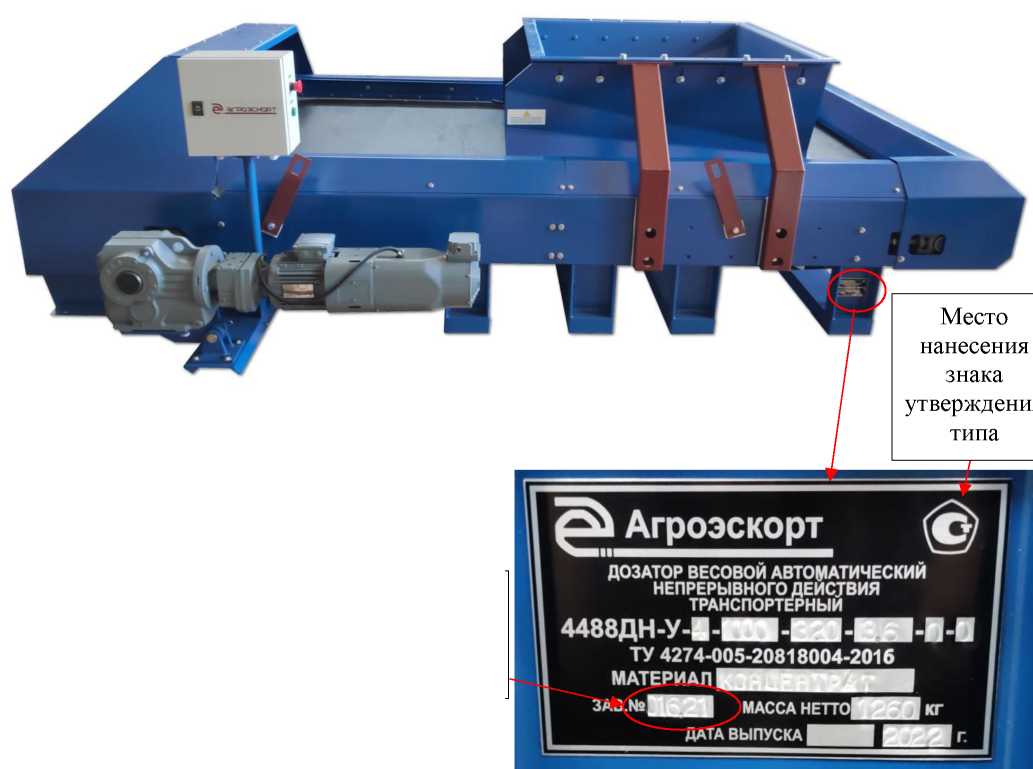

Рисунок 1 - Общий вид дозаторов
Место нанесения заводского номера
Место нанесения знака
утверждения типа
управления
номера и знака утверждения типа
Рисунок 3 - Место нанесения заводского
Рисунок 2 - Общий вид пульта
Пломбирование дозаторов не предусмотрено.
Дозаторы оснащены встроенным программным обеспечением СУВД-S-l-y. Программный продукт обеспечивает управление всеми режимами и функциями дозаторов, сбор и обработку измерительной информации.
Уровень защиты ПО дозаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | сувд-s-i-y |
| Номер версии (идентификационный номер) ПО | не ниже v3.04 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | 1начение для модификации | ||||||
| 4488 ДН-У-1 | 4488 ДН-У-2 | 4488 ДН-У-3 | 4488 ДН-У-4 | 4488 ДН-У-5 | 4488 ДН-У-6 | 4488 ДН-У-7 | |
| Наибольший предел производительности, т/ч | 40; 32; 25; 20; 16; 12,5; 10; 8,0; 6,3; 5,0; 4,0; 3,2; 2,5; 2,0; 1,6; 1,25; 1,0; 0,8; 0,63; 0,5; 0,4; 0,32;-0,25 | 63; 50; 40; 32; 25; 20; 16; 12,5; 10; 8,0; 6,3; 5,0; 4,0; 3,2; 2,5; 2,0; 1,6; 1,25; 1,0; 0,8; 0,63; 0,5; 0,4 | 250; 200; 160; 125; 100; 80; 63; 50; 40; 32; 25; 20; 16; 12,5; 10; 8,0; 6,3 | 400; 320; 250; 200; 160; 125; 100; 80; 63; 50; 40; 32; 25; 20; 16; 12,5; 10 | 630; 500; 400; 320; 250; 200; 160; 125; 100; 80; 63; 50; 40; 32; 25 | 1000; 800; 630; 500; 400; 320; 250; 200; 160; 125; 100; 80; 63; 50; 40 | 1000; 800; 630; 500; 400; 320; 250; 200; 160; 125; 100; 80; 63; 50; 40 |
| Наименьший предел производительности, % от наибольшего предела производительности | 10 | ||||||
| Пределы допускаемой приведенной погрешности, % от наибольшего предела производительности | ± 0,51; ± 1,01 | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||||||
| 4488 ДН-У-1 | 4488 ДН-У-2 | 4488 ДН-У-3 | 4488 ДН-У-4 | 4488 ДН-У-5 | 4488 ДН-У-6 | 4488 ДН-У-7 | |
| Ширина транспортирующей ленты, мм | 500±5 | 650±6,5 | 800±12 | 1000±15 | 1200±18 | 1400±21 | 1600±24 |
| Минимальный базовый размер между осями валов приводного и натяжного барабанов, мм | 1800 | 1800 | 1800 | 2250 | 2250 | 2700 | 2700 |
| Наибольшая линейная плотность дозируемого материала, кг/м | 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 125,0; 160,0; 200,0; 250,0; 320,0 | ||||||
| Наибольшая скорость движения транспортирующей ленты, м/с | от 0,011 до 1,110 | ||||||
| Параметры электрического питания: - напряжение, В - частота, Гц | от 323 до 418 от 49 до 51 | ||||||
| Условия эксплуатации: - температура окружающей среды для ленточного конвейера, °С - температура окружающей среды для пульта управления, °С - относительная влажность воздуха, %, не более | от - 30 до + 40 (от - 40 до + 40 с датчиками типа Т2) от + 5 до + 50 80 | ||||||
| Потребляемая мощность, кВт, не более | 11,0 | ||||||
| Габаритные размеры, мм, не более: - длина2 - ширина - высота | 2450 1150 850 | 2450 1300 850 | 2450 1450 900 | 3100 1650 975 | 3100 1850 1000 | 3100 2050 1075 | 3450 2250 1075 |
| Масса2 дозатора в сборе, кг, не более | 750 | 800 | 950 | 1200 | 1300 | 1500 | 1700 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор весовой автоматический непрерывного действия транспортерный | 4488ДН-У | 1 шт. |
| Дозаторы весовые автоматические непрерывного действия транспортерные 4488ДН-У. Руководство по эксплуатации (часть 1, часть 2) | ПР40.00.00.00.00.РЭ | 2 экз. |
| Дозаторы весовые автоматические непрерывного действия транспортерные 4488ДН-У. Паспорт | ПР40.00.00.00 ПС | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в разделе 2 «Описание системы управления «СУВД^-1-У-1200» документа ПР40.00.00.00.00.РЭ «Дозаторы весовые автоматические непрерывного действия транспортерные 4488ДН-У. Руководство по эксплуатации (часть 2)».
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ 30124-94 Межгосударственный стандарт. Весы и весовые дозаторы непрерывного действия. Общие технические требования;
ТУ 4274-005-20818004-2016 Дозаторы весовые автоматические непрерывного действия транспортерные 4488ДН-У.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
