| Номер в госреестре | 87165-22 |
| Наименование СИ | Система измерений и регистрации данных стенда КСУ-ГМ-130 |
| Обозначение типа СИ | СИРД |
| Изготовитель | Акционерное общество "Опытное конструкторское бюро им. А.С. Яковлева" (АО "ОКБ им. А.С. Яковлева"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений и регистрации данных стенда КСУ-ГМ-130 СИРД (далее -СИРД) предназначена для измерений избыточного давления жидких и газообразных сред, температуры, объемного расхода жидких сред, силы, интервалов времени, напряжения постоянного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от первичных измерительных преобразователей (далее - ПП) при проведении испытаний на стенде КСУ-ГМ-130 ОАО «ОКБ им. А.С. Яковлева».
Конструктивно СИРД состоит из ПП, установленных в магистралях стендовых технологических систем, вычислительно-измерительного комплекса (далее - ВИК) представляющего собой вариант модульной измерительной системы серии Q.raxx компании Gantner Instruments в стойке приборной и рабочего места оператора. ВИК обеспечивает питание датчиков и модулей, интерфейс передачи данных, разъемы для подключения датчиков (входы), питание дискретных входов/выходов, обработка, визуализация и сохранение данных.
Каналы шины ARINC429 подключаются к ВИК через преобразователь ASC429-12, который в свою очередь, подключается к одному из входов USB контроллера.
Управление СИРД осуществляется с рабочего места оператора.
Принцип действия СИРД заключается в следующем. ПП подключаются к входным разъемам ВИК. Эти разъемы содержат контакты питания ПП, а также контакты для передачи сигналов на измерительные модули. В измерительных модулях проводится аналогово-цифровое преобразование аналоговых сигналов и обработка цифровых сигналов. Также в измерительных модулях проводится преобразование полученных цифровых данных (применение градуировочных коэффициентов, масштабирование, усреднение и фильтрация), данные преобразуются в значения единиц величин (мм, Н, и др.) и поступают на шину RS485 контроллера. Контроллер выполняет синхронизацию данных, дополнительную математическую обработку по алгоритму, заданному пользователем, осуществляет построение комплексных данных, объединяющих данные с нескольких измерительных каналов. Контроллер накапливает данные в буфере памяти, осуществляет сохранение данных на подключенный носитель и/или передачу по интерфейсу Ethernet на ПК для визуализации, анализа, обработки и сохранения, формирования протокола измерений на РМО. Возможности ПО позволяют просматривать результаты измерений в цифровом и/или графическом виде, задавать алгоритмы обработки данных, выборку данных для сохранения в файл.
Функционально система включает в себя следующие ИК:
- давления избыточного жидких и газообразных сред;
- температуры жидких сред, измеряемой термопреобразователями сопротивления;
- расхода объемного;
- силы;
- напряжения постоянного тока;
- интервалов времени.
Внешний вид составных частей СИРД, изготовленной в единичном экземпляре, заводской № 01, приведен на рисунках 1 - 13. Вид стойки приборной с маркировкой системы, местом нанесения знака утверждения типа и знака поверки приведен на рисунках 1 - 5. Заводской знак, расположенный на лицевой стороне дверцы стойки приборной, изготовлен в виде наклейки, с наименованием изделия и заводским номером, состоящим из двух цифр «01» (рисунок 3), обеспечивает надежную гарантию прочтения и сохранности номера в процессе эксплуатации системы, на весь срок службы. Ограничение доступа к крейту с измерительными модулями осуществляется путем запирания стойки приборной на замок и ограничением доступа в помещение.
Место нанесения знака утверждения типа показано на рисунке 3. Знак поверки может наноситься на свободном от надписей пространстве, на боковую сторону стойки приборной (рисунок 2).

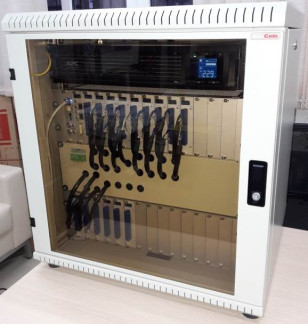

Рисунок 1 - Стойка приборная

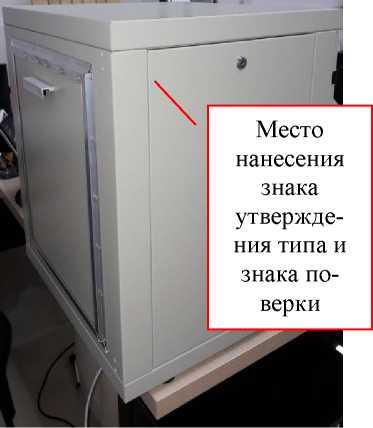

Рисунок 3 - Стойка приборная (вид сбоку)

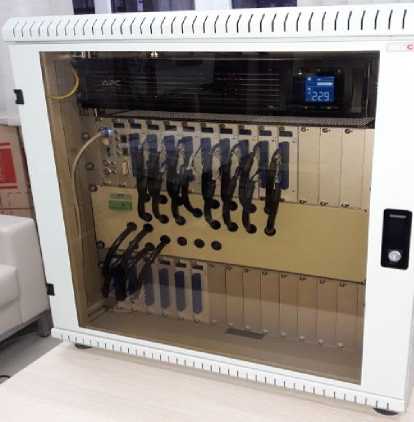

Рисунок 2 - Стойка приборная (вид сбоку)

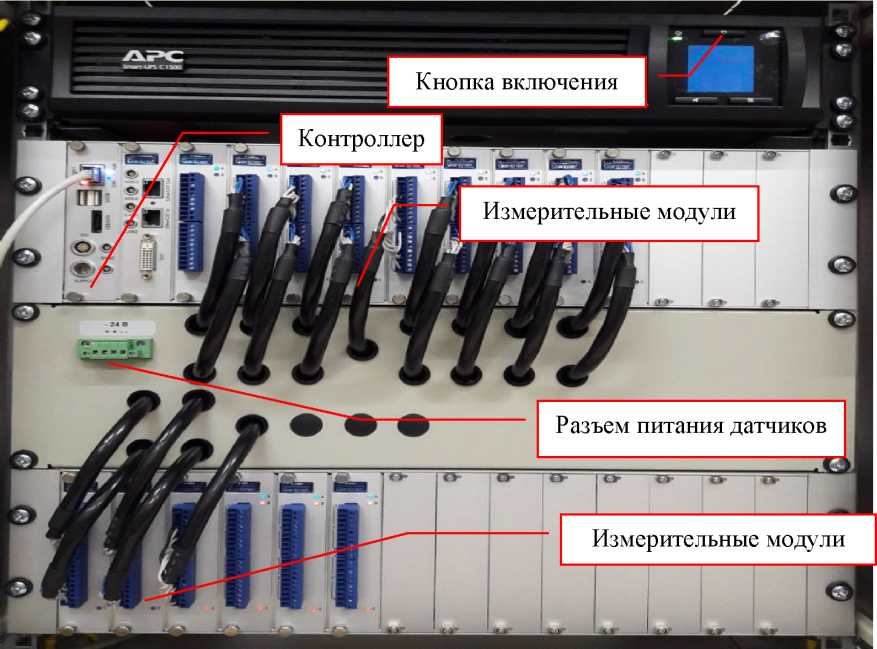

Рисунок 4 - Маркировка системы
Рисунок 5 - Стойка приборная (передняя панель)
Общий вид остальных составных частей системы приведен на рисунках 6 - 13.
Рисунок 6 - Преобразователь давления измерительный ADZ-SML-20.4 (верхний предел измерений 10 кг/см2).
Вид общий
Рисунок 7 - Преобразователь давления
измерительный ADZ-SML-20.4 (верхний предел измерений 40 кг/см2).
Вид общий
Рисунок 8 - Преобразователь давления измерительный ADZ-SML-20.4 (верхний предел измерений 250 кг/см2).
Вид общий
Рисунок 9 - Тензорезистор. Вид общий
Рисунок 10 - Датчик расхода
ТПР12-5-1. Вид общий

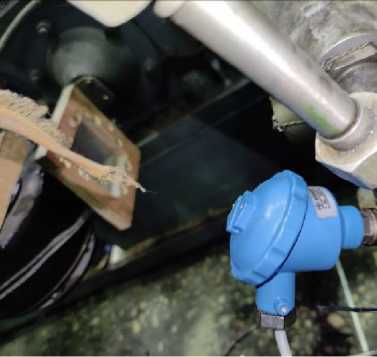

Рисунок 11 - Датчик температуры Pt100
Вид общий

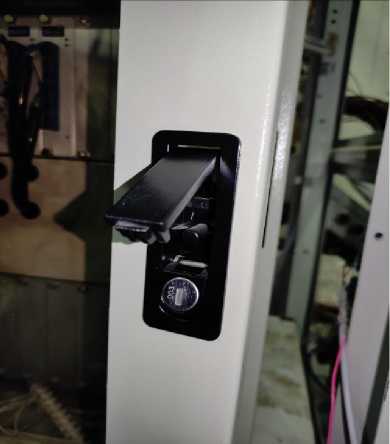

Рисунок 12 - Замок передней двери стойки приборной

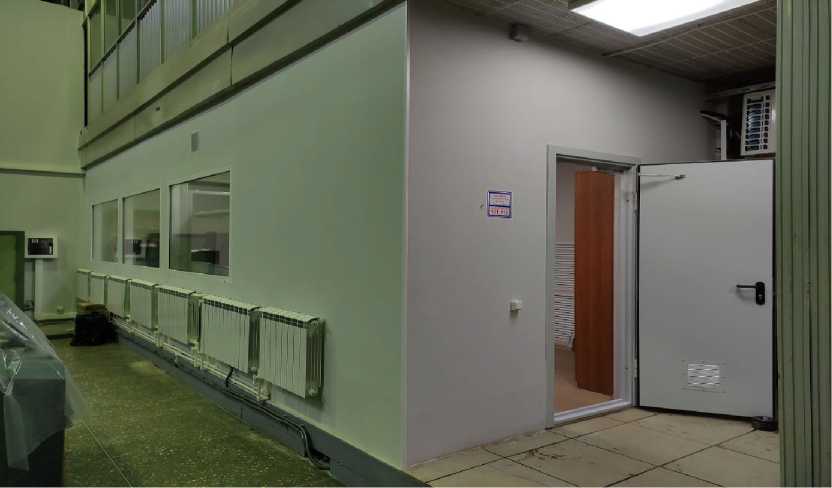

Рисунок 13 - Помещение операторской (место расположения РМО). Вид общий
Программное обеспечение (ПО) включает общее и функциональное ПО.
В состав общего ПО входит операционная система Windows 10 (64-разрядная). Функциональное ПО представлено программой управления СИРД «test.commander» и визуализации в программе «test.viewer».
В программе управления СИРД «test.commander» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные функционального ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.8 |
Метрологические характеристики (МХ) системы приведены в таблице 2
Таблица 2 - Метрологические характеристики системы
| Наименование характеристики | Значение |
| ИК давления избыточного жидких и газообразных сред | |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 1,0 |
| Количество ИК (Параметры Рвсб, Рвсо, Рнадбб, Рнадбо) | 4 |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 4,0 |
| Количество ИК (Параметры Рслфб, Рслфо) | 2 |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 11,0 |
| Количество ИК (Параметры Рззвзб, Рззвзо) | 2 |
| Диапазон измерений давления избыточного жидких и газообразных сред, МПа | от 0 до 22,0 |
| Количество ИК (Параметры Рнбф, Рноф, Рвыпш, Рубш, Ртщв, Ртщу, Равпс, Роквзб, Рзквзб, РносСб, Рнстб, Рнсто, Рзквзо, Рнэб, Рнэо, РносСо, Рнрнб, Рнрно, Розвзо, Розвзб, РносАб, РносВб, РносАо, РносВо, Рлраз, Рпраз, Росш, Рзсш, Роквзо, Рнрд) | 30 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений (к ВП) погрешности измерений давления, % | ±1,5 |
| ИК температуры жидких и газообразных сред, измеряемой термопреобразователями сопротивления | |
| Диапазон измерений температуры, °С | от -60 до +150 |
| Количество ИК (Параметры Твсо, Тслб, Твсб, Тсло) | 4 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±2,0 |
Продолжение таблицы 2
| ИК расхода объемного жидкостей | |
| Диапазон измерений объемного расхода жидкостей, л/с | 15,0 до 100,0 |
| Количество ИК (Параметры Ро, Рб) | 2 |
| Пределы допускаемой приведенной к диапазону измерений (ДИ) погрешности измерений объемного расхода жидкостей, % | ±1,5 |
| ИК силы | |
| Диапазон измерений силы, кН (кгс) | от 0,2 до 19,60 (от 20 до 2000) |
| Количество ИК (Параметры Твтш, Твшш) | 2 |
| Диапазон измерений силы, кН (кгс) | 0,2 до 16,66 (от 20 до 1700) |
| Количество ИК (Параметры Твшт, Твтт) | 2 |
| Диапазон измерений силы, кН (кгс) | 0,2 до 7,84 (от 20 до 800) |
| Количество ИК (Параметры Ткрр, Ткцр) | 2 |
| Пределы допускаемой приведенной (к ДИ) погрешности измерений силы, % | ±3,0 |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 30 |
| Количество ИК (Параметры илб, ипрб) | 2 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,25 |
| ИК интервалов времени | |
| Диапазон измерений интервалов времени, с | от 1 до 5000 |
| Количество ИК (Параметр tct) | 1 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±0,005 |
Основные технические характеристики системы приведены в таблице 3.
Таблица 3 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока, частотой 50±1 Гц, В | 230±23 |
| Потребляемая мощность, В^А, не более | 1700 |
| Рабочие условия эксплуатации системы для оборудования, размещенного в помещениях измерительной и пультовой стенда: | |
| температура окружающей среды, °С | от +10 до +30 |
| относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 |
| атмосферное давление, кПа | от 87 до 107 |
| Габаритные размеры (ширина х высота х глубина), мм, не более: | |
| стойка приборная | 600x660x000 |
| рабочее место оператора | 1600x800x600 |
| Суммарная масса системы, кг, не более | 220 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на боковую панель стойки приборной.
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование элемента системы | Обозначение | К-во, шт. /экз. |
| ВИК: | 1 | |
| Контроллер | Q.raxx station | 1 |
| Модуль измерительный | Q. raxx A107 | 5 |
| Модуль измерительный | Q. raxx A108 | 9 |
| Модуль измерительный | Q. raxx D101 | 1 |
| Преобразователь напряжения (блок питания) | TPP 100-24 | 1 |
| Крейт | Q.raxx | 2 |
| Шкаф настольный | 12U | 1 |
| Преобразователь ARINC | ASC429-12 | |
| Источник бесперебойного питания | APC Smart-UPS C 1500VA 2U LCD 230V SMC1500I-2U | 1 |
| Рабочее место оператора: | 1 | |
| Системный блок | - | 1 |
| Монитор PHILIPS | - | 1 |
| Клавиатура Logitech | - | 1 |
| Мышь | - | 1 |
| ИБП | - | 1 |
| Комплект ПП в составе: | ||
| Датчики давления: | ||
| диапазон измерений от 0 до 1,0 Мпа | ADZ-SML-20.4-1,0% (рег. № 78334-20) | 4 |
| диапазон измерений от 0 до 4,0 Мпа | ADZ-SML-20.4-1,0% (рег. № 78334-20) | 2 |
| диапазон измерений от 0 до 11,0 Мпа | ADZ-SML-20.4-1,0% (рег. № 78334-20) | 2 |
| диапазон измерений от 0 до 25,0 Мпа | ADZ-SML-20.4-1,0% (рег. № 78334-20) | 30 |
| Т ермопреобразователь сопротивления | ТС-1288В (рег. № 18131-09) | 4 |
| Датчик расхода | ТПР12-5-1 (рег. № 8326-04) | 2 |
| Преобразователь напряжения | ПИН-30-УТ-4/20-Д 7 (рег. № 75210-19) | 2 |
| Тензорезистор | TYPE (BF350-2EB(23)N2-P100) | 6 |
| Система измерений и регистрации данных стенда КСУ-ГМ-130. Формуляр | 130.ГМ.7950.0000.0 ФО | 1 |
| Система измерений и регистрации данных стенда КСУ-ГМ-130. Руководство по эксплуатации | 130.ГМ.7950.0000 | 1 |
