| Номер в госреестре | 87166-22 |
| Наименование СИ | Прибор для измерений отклонений формы и расположения поверхностей вращения |
| Обозначение типа СИ | FMS 8200 |
| Изготовитель | "Hommel-Etamic GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для измерений отклонений формы и расположения поверхностей вращения FMS 8200 (далее по тексту - прибор) предназначен для измерений единицы длины в области измерений отклонений формы и расположения поверхностей вращения деталей.
Принцип действия прибора основан на ощупывании неровностей исследуемой поверхности щупом и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре.
Прибор состоит из механической части, представляющей собой измерительную машину, электрошкафа, персонального компьютера с периферийными устройствами (стол, монитор, принтер) и передвижного пульта управления.
На каменном основании измерительной машины закреплены вертикальная ось Z и горизонтальные оси (направления X и Y), перпендикулярные друг другу. Стол для установки деталей расположен на основании и двигается в направлениях X и Y с помощью аэростатических подшипников. Измерительный шпиндель (ось C) и ось R для крепления и перемещения датчика по горизонтали закреплены на кронштейне на оси Z. Обе оси перемещаются на аэростатических подшипниках. Ось R оснащена регулировкой и защитой от столкновений. Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
К прибору для измерений отклонений формы и расположения поверхностей вращения FMS 8200 данного типа относится прибор FMS 8200 с заводским номером № F8200 030 0366.
Пломбирование прибора не предусмотрено
Нанесение знака поверки на прибор не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения нанесен методом гравировки на табличку, закрепленную на каменном основании прибора.

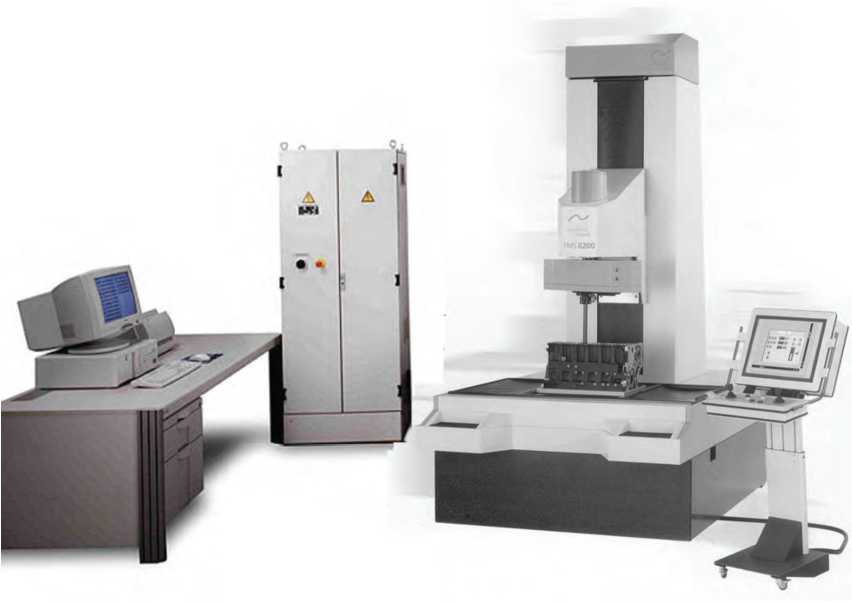

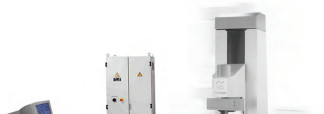

Рисунок 1 - Общий вид прибора для измерений отклонений формы и расположения поверхностей вращения FMS 8200
Прибор для измерений отклонений формы и расположения поверхностей вращения FMS 8200 имеет в своем составе программное обеспечение (ПО), осуществляющее измерительные функции, функции расчета параметров и функции управления.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TURBO FORM |
| Номер версии (идентификационный номер) ПО | v 9.0 и выше |
| Цифровой идентификатор ПО | - |
За метрологически значимое принимается все ПО. При работе с прибором пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защитой ПО является трехуровневый пароль и функция блокировки настройки устройства. Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики прибора
| Диапазон измерений отклонений от круглости , мкм | ± 500 (при длине измерительного наконечника 53 мм) |
| Пределы допускаемой относительной погрешности измерений отклонений от круглости, % 1) | ±3 |
| Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм (где H - длина держателя щупа, мм)2) | 0,1+0,0008-H |
| Предел допускаемой абсолютной погрешности торцевого биения, мкм (R - расстояние от центра вращения шпинделя, мм) 2) | 0,1+0,0008-R |
| 1) При следующих условиях измерения: метод анализа - LSCI, фильтр Гаусса 50%, полоса пропускания фильтра 0-500, скорость вращения - 5 об/мин | |
| 2) При следующих условиях измерения: метод анализа - LSCI, фильтр Гаусса 50%, полоса пропускания фильтра 0-15, скорость вращения - 5 об/мин | |
Таблица 3 - Технические характеристики прибора
| Диапазон перемещений по оси Z, мм | от 0 до 1300 |
| Предел допускаемого отклонения от прямолинейности перемещений по оси Z, мкм - на длине 500 мм | 2,6 |
| Диапазон перемещений по оси X, мм | От 0 до 800 |
| Диапазон перемещений по оси Y, мм | От 0 до 300 |
| Радиус наконечника щупа, мм | 0,3 |
| Измерительное усилие, Н | 0,02 |
| Масса, кг, не более | 7800 |
| Допускаемая масса детали, кг, не более | 300 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 2630 1704 3416 |
| Высота измеряемой детали, мм, | не более 925 |
Таблица 4 Условия эксплуатации
| - рабочая область значений температур, °С | От +19 до +21 |
| -допускаемый временной градиент температуры °С/ч | 2 |
| - относительная влажность воздуха, %, не более | 70 |
наносится на титульный лист Руководства по эксплуатации типографским методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Измерительная машина | FMS 8200 | 1 шт. |
| Электрошкаф | 1 шт. | |
| ПК с монитором, мышью, клавиатурой, принтером | 1 шт. | |
| Пульт управления | 1 шт. | |
| Датчик | ST 200 | 1 шт. |
| Руководство по эксплуатации | 1 компл. |
приведены в разделе 4 «Описание механических компонентов» Руководства по эксплуатации.
Техническая документация фирмы изготовителя.
