| Номер в госреестре | 87168-22 |
| Наименование СИ | Измерители температуры цифровые |
| Обозначение типа СИ | ИТЦ50-1М |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "ЭКОМЕД-КОМПЛЕКС" (ООО "НПФ "ЭКОМЕД-КОМПЛЕКС"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 21.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры цифровые ИТЦ50-1М (далее - Измерители) предназначены для измерений температуры поверхности стальных тел, в частности, железнодорожных рельсов в диапазоне от минус 50 °С до плюс 70 °С.
Принцип действия Измерителей основан на измерении электрического сигнала, поступающего в электронный блок от встроенного датчика температуры, измеряющего температуру поверхности и преобразовании сигнала в значение температуры, которое отображается на цифровом индикаторе, а также хранится в энергонезависимой памяти.
Конструктивно Измеритель выполнен в виде пластмассового блока, на передней панели которого расположен дисплей, светодиодный индикатор заряда встроенного аккумулятора, кнопки управления и включения; на задней панели - термопреобразователь температуры поверхности, на торце корпуса- разъем micro USB для подключения зарядного устройства.
Маркировка Измерителя выполнена на наклейке, которая наносится на корпус и содержит: на лицевой поверхности обозначение Измерителя; на правой боковой поверхности: фирменный знак предприятия-изготовителя, заводской номер в формате 6 арабских цифр по принятой нумерации предприятия - изготовителя, год изготовления; на левой боковой поверхности: назначение Измерителя, диапазон измерений и знак утверждения типа (рис.1).
Знак поверки наносится на свидетельство о поверке (в случае оформления) или в технический паспорт измерителя.

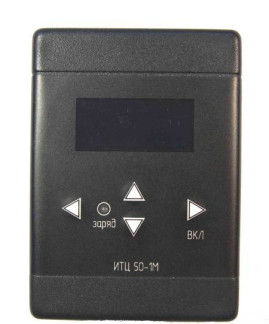

Общий вид средства измерений, схема пломбировки корпуса от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 1.
Место нанесения знака утверждения типа
Место установки пломбы
Рисунок 1 - Общий вид Измерителя, схема пломбировки корпуса от несанкционированного
доступа и место нанесения знака утверждения типа на боковой поверхности
Измерители функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью и предназначено для сбора, обработки, хранения 255 измерений и представления измерительной информации на цифровом индикаторе.
Конструкция Измерителя исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ИТЦ50-1М |
| Номер версии (идентификационный номер ПО), не ниже | 06.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +70 |
| Пределы допускаемой приведенной к диапазону измерений температуры погрешности, % в диапазоне температуры св. +15 °С до +25 °С в диапазонах температуры от -50 °С до +15 °С включ. и св.+25 °С до +70 °С | ±2,0 ±3,2 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - диапазон относительной влажности окружающего воздуха, % - атмосферного давления, кПа - напряжение питания постоянным током, В | от +15 до +25 от 30 до 80 от 84,0 до 106,7 2,4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В (аккумуляторные батареи типа ААА -2 шт.) | 2,4 |
| Время установления показаний, с | 90 |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 0,5 |
| Габаритные размеры (ДхВхГ), мм, не более диаметр контактной площадки датчика, мм, не более | 90х65х35 20 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность, %, не более Диапазон атмосферного давления, кПа | от -40 до +50 80 от 87 до 108 |
| Средняя наработка до отказа, ч, не менее | 20267 |
| Срок службы, лет, не менее | 5 |
типографским способом на титульный лист эксплуатационной документации и на корпус Измерителя в виде наклейки.
Таблица 4 - Комплектность Измерителя
| Наименование | Обозначение | Количество, шт. |
| Измеритель температуры цифровой | ИТЦ50-1М | 1 |
| Зарядное устройство аккумуляторной батареи | 1 | |
| Сумка-чехол | 1 | |
| Технический паспорт | ИНШК-314ПС1 | 1 |
приведены в техническом паспорте ИНШК-314ПС1 «Измерители температуры цифровые
ИТЦ50-1М», раздел 5.
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Технические условия ИНШК.314 -2022 ТУ «Измерители температуры цифровые
ИТЦ50-1М».
