| Номер в госреестре | 87169-22 |
| Наименование СИ | Датчики видимости |
| Обозначение типа СИ | VRE |
| Изготовитель | "Shang Hai Vision Business Consulting Center", КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 21.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики видимости VRE (далее - датчики VRE) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Принцип действия датчиков видимости VRE основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.
Конструктивно датчики видимости VRE построены по блочному принципу. В датчиках видимости VRE излучатель и приемник закреплены напротив друг друга так, чтобы их оптические оси были направлены под углом 42 градуса к горизонтальной плоскости. Датчик крепится на мачте.
Датчики VRE состоят из измерительного блока, интерфейсного блока.
Измерительный блок состоит из излучателя, приемника и измерительного контроллера. Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода.
Приемник представляет собой фотодиод с усилителем, оптическим фильтром, стабилизатором интенсивности фотодиода, контроллером.
В излучателе и приемнике линзы защищены от осадков козырьками. Интенсивность рассеянного излучения измеряется и преобразуется в данные МОД встроенным программным обеспечением. Далее данные передаются на обслуживающий терминал (персональный компьютер) или в линию связи.
Датчики видимости VRE работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеются последовательные интерфейсы RS232/485.
Знак поверки наносится на свидетельство о поверке, в случае его оформления, и/или в формуляр датчиков VRE. Заводской номер в виде цифро-буквенного обозначения, состоящего из 10 арабских цифр и 5 букв латинского алфавита, наносится на корпус датчиков VRE в виде наклейки. Места нанесения заводского номера и знака утверждения типа на корпус датчиков VRE представлены на рисунке 1.
Пломбирование датчиков VRE не предусмотрено.

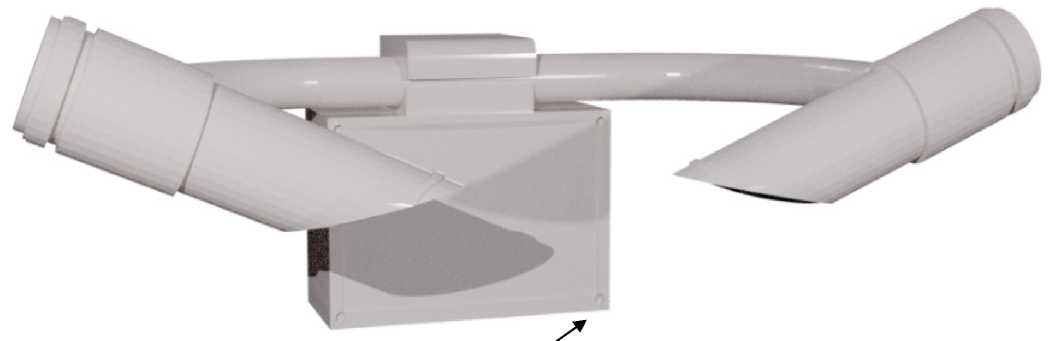

Место нанесения заводского номера и знака утверждения типа СИ
Рисунок 1 - Общий вид датчиков видимости VRE
Датчики видимости VRE имеют встроенное программное обеспечение (далее - ПО) «Visibility Monitor Soft», которое обеспечивает работу датчика, отображение и архивирование результатов измерений, передачу данных в линию связи, проверку состояния и настройку датчика VRE. ПО «Visibility Monitor Soft». Метрологические характеристики нормированы с учётом влияния ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Visibility Monitor Soft |
| Номер версии (идентификационный номер) ПО: | не ниже 2.20 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений метеорологической оптической дальности, м: | от 10 до 30000 |
| Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 10 до 10000 м включ.; - в диапазоне св. 10000 до 30000 м | ±10 ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение постоянного тока, В | 12 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры, мм, не более: -длина | 610 |
| -ширина | 230 |
| -высота | 300 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: -температура воздуха, °C | от -40 до +60 |
| -относительная влажность воздуха, % | от 0 до 100 |
| Средняя наработка до отказа, ч | 18000 |
| Срок службы, лет, не менее | 7 |
наносится на корпус датчиков VRE в виде наклейки и на титульный лист формуляра типографским способом
Таблица 4 - Комплектность датчика видимости VRE
| Наименование | Обозначение | Количество |
| Датчик видимости | VRE | 1 шт. |
| Формуляр | Датчик видимости VRE | 1 экз. |
приведены в формуляре в разделе «Описание и принцип действия».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Стандарт предприятия «Датчик видимости VRE».
