| Номер в госреестре | 87170-22 |
| Наименование СИ | Газоанализаторы хроматографические |
| Обозначение типа СИ | Dräger X-pid 9500 |
| Изготовитель | "Dräger MSI GmbH", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 21.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы хроматографические Drager X-pid 9500 (далее - газоанализаторы) предназначены для измерений объемной доли и массовой концентрации вредных веществ в воздухе рабочей зоны и обнаружения утечек из технологического оборудования.
Принцип действия газоанализаторов - фотоионизационный. Молекулы измеряемых веществ ионизируются фотонами с высокой энергией с помощью газоразрядной лампы. Высвободившиеся электроны и ионы собираются на электродах, на которые подано напряжение. Ток ионизации пропорционален содержанию в воздухе молекул определяемых компонентов и конвертируется в электрический сигнал.
Газоанализаторы функционируют в двух режимах: режим «Поиск» и режим «Анализ».
В режиме «Поиск» осуществляется непрерывный контроль суммарного содержания летучих органических соединений (ЛОС) без учета специфической реакции веществ.
В режиме «Анализ» газоанализаторы осуществляют циклическое селективное измерение содержания предварительно выбранных определяемых компонентов в воздухе рабочей зоны и зонах возможного появления взрывоопасных веществ. Принцип работы газоанализаторов в режиме «Анализ» основан на разделении компонентов пробы при ее прохождении в потоке газа-носителя (внешний воздух, прошедший через пылевлагозащитный фильтр) через хроматографическую колонку и регистрации с помощью фотоионизационного датчика аналитического сигнала от компонента.
Газоанализаторы представляют собой автоматические переносные индивидуальные приборы непрерывного действия в режиме «Поиск» и циклического действия в режиме «Анализ». При анализе нескольких определяемых компонентов, компонент с наибольшим временем удерживания определяет время цикла анализа (время от подачи пробы до выхода вещества из хроматографической колонки).
Конструктивно газоанализаторы состоят из блока датчиков и блока управления на базе смартфона, выполненных во взрывозащищенном исполнении. Электронные элементы измерительной системы и фотоионизационные датчики расположены в блоке датчиков, из которого необработанные результаты измерения передаются на блок управления (смартфон) через Bluetooth, где обрабатываются и отображаются на дисплее блока управления с помощью мобильного приложения. Возможна дальнейшая пересылка данных о результатах измерений с блока управления на центральный диспетчерский пост через мобильную сеть или Wi-Fi.
Блок датчиков газоанализаторов имеет неразборный корпус из антистатической пластмассы. Внутри корпуса расположены батарейный блок, электронные элементы измерительной системы, два насоса и два фотоионизационных датчика. На корпусе имеются кнопка включения, два входных и одно выходное отверстие для отбора проб, устройства крепления для плечевого ремня, пылевлагозащитный фильтр, разъем зарядного устройства.
Способ подачи анализируемого газа - принудительный, с использованием встроенного насоса блока датчиков.
Ограничение доступа к внутренним частям обеспечивается применением особой конструкции корпуса, не позволяющей вскрытие без применение специального инструмента.
Заводской (серийный) номер наносится на маркировочную табличку блока датчиков печатным способом в виде буквенно-цифрового кода.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Общий вид газоанализаторов представлен на рисунке 1, общий вид маркировочной таблички - на рисунке 2.

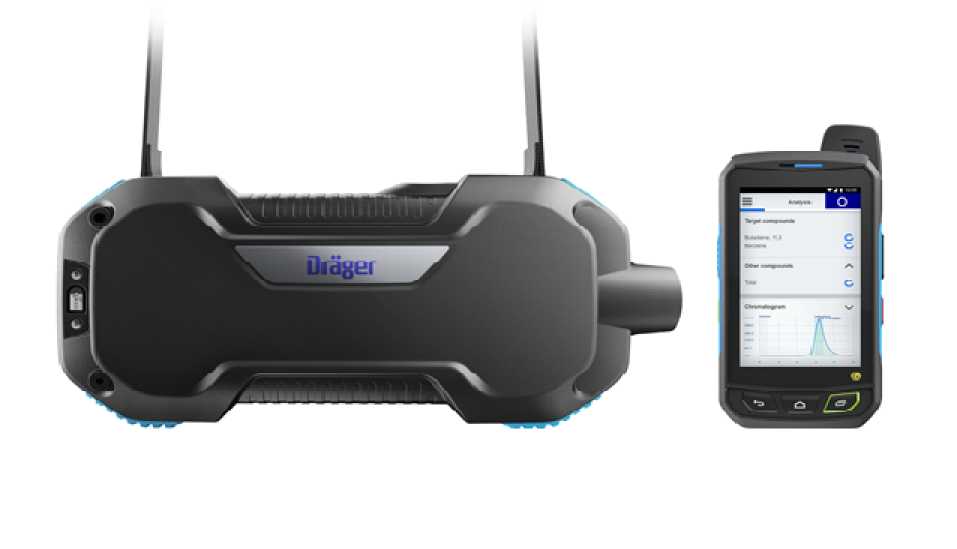

Рисунок 1 - Общий вид газоанализаторов

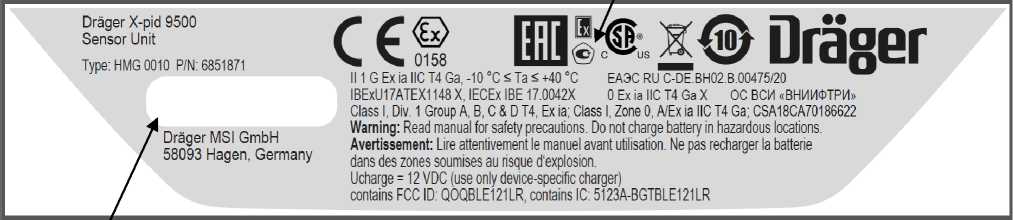

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Общий вид маркировочной таблички с указанием мест нанесения знака утверждения типа и заводского номера
Газоанализаторы имеют программное обеспечение (ПО) блока датчиков и ПО блока управления (мобильное приложение для смартфонов на основе Android). ПО блока управления устанавливается и обновляется через сеть Интернет с защищенного портала изготовителя. При установке ПО блока управления на смартфон выполняются только функции, предусмотренные данным мобильным приложением, остальные функции свернуты.
ПО осуществляют следующие функции:
- световую индикацию состояния блока датчиков;
- обеспечение связи между блоком датчиков и блоком управления;
- управление газоанализатором через пользовательский интерфейс мобильного приложения;
- выбор режима измерений, выбор программ анализа для режима «Анализ»;
- автоматические подсказки и инструкции по пошаговому выполнению функциональной проверки, калибровки;
- хранение и отображение результатов измерений, результатов функциональных проверок, калибровок, а также параметров, относящихся к этим данным;
- индикация суммарного содержания ЛОС в режиме «Поиск», измерение и отображение результатов измерений в режиме «Анализ»;
- контроль внутренних параметров газоанализатора.
Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ПО блока датчиков | ПО блока управления | |
| Идентификационное наименование ПО | Firmware | Drager X-pid х500 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.1.14 | 1.5.0 |
| Цифровой идентификатор ПО | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Таблица 2 - Метрологические характеристики газоанализаторов в режиме «Анализ»
| Определяемый компонент (измерительный канал) | Диапазон измерений | Пределы допускаемой основной погрешности | Назначение 2) | ||
| объемной доли, _ -1 млн | массовой концентрации 1), мг/м3 | приведен -ной 3), Y, % | относительной, 6, % | ||
| 1,3 бутадиен С4Н6 | от 0 до 25 | от 0 до 56 | ±15 | - | В |
| Бензол С6Н6 | от 0 до 4,6 включ. св. 4,6 до 25 | от 0 до 15 включ. св. 15 до 81 | ±15 - | - ±15 | К |
| Ацетон С3Н6О | от 0 до 50 | от 0 до 121 | ±15 | - | В |
| Этилбензол C8H10 | от 0 до 34 включ. св. 34 до 300 | от 0 до 150 включ. св. 150 до 1323 | ±15 - | - ±15 | К |
| Этиленоксид С2Н4О | от 0 до 50 включ. св. 50 до 100 | от 0 до 92 включ. св. 92 до 183 | ±15 - | - ±15 | А |
| н-гексан C6H14 | от 0 до 50 включ. св. 50 до 100 | от 0 до 179 включ. св. 179 до 358 | ±15 - | - ±15 | А |
| Изобутилен С4Н8 | от 0 до 43 включ. св. 43 до 100 | от 0 до 100 включ. св. 100 до 233 | ±15 - | - ±15 | К |
| Фосфин PH3 | от 0 до 50 включ. св. 50 до 100 | от 0 до 71 включ. св. 71 до 141 | ±15 - | - ±15 | А |
| Стирол C8H8 | от 0 до 35 включ. св. 35 до 300 | от 0 до 150 включ. св. 150 до 1299 | ±15 - | - ±15 | К |
| Тетрахлорэтилен C2CI4 | от 0 до 50 включ. св. 50 до 150 | от 0 до 341 включ. св. 341 до 1023 | ±15 - | - ±15 | А |
| Тетрагидрофуран С4Н8О | от 0 до 33 включ. св. 33 до 200 | от 0 до 100 включ. св. 100 до 600 | ±15 - | - ±15 | К |
| Толуол С7Н8 | от 0 до 39 включ. св. 39 до 100 | от 0 до 150 включ. св. 150 до 383 | ±15 - | - ±15 | К |
| Трихлорэтилен C2HCI3 | от 0 до 5,5 включ. св. 5,5 до 100 | от 0 до 30 включ. св. 30 до 541 | ±15 - | - ±15 | К |
| Винилхлорид C2H3CI | от 0 до 50 включ. св. 50 до 100 | от 0 до 129 включ. св. 129 до 258 | ±15 - | - ±15 | А |
| м-ксилол C8H10 | от 0 до 34 включ. св. 34 до 300 | от 0 до 150 включ. св. 150 до 1323 | ±15 - | - ±15 | К |
| Определяемый компонент (измерительный канал) | Диапазон измерений | Пределы допускаемой основной погрешности | Назначение 2) | ||
| объемной доли, - -1 млн | массовой концентрации 1), мг/м3 | приведен -ной 3), Y, % | относительной, 6, % | ||
| О-КСИЛОЛ C8H10 | от 0 до 34 включ. св. 34 до 300 | от 0 до 150 включ. св. 150 до 1323 | ±15 - | - ±15 | К |
| П-КСИЛОЛ C8H10 | от 0 до 34 включ. св. 34 до 300 | от 0 до 150 включ. св. 150 до 1323 | ±15 - | - ±15 | К |
| Бутилацетат C6H12O2 | от 0 до 41 включ. св. 41 до 220 | от 0 до 200 включ. св. 200 до 1063 | ±15 - | - ±15 | К |
| Сероуглерод CS2 | от 0 до 3,2 включ. св 3,2 до 110 | от 0 до 10 включ. св 10 до 348 | ±15 - | - ±15 | К |
| Циклогексан C6H12 | от 0 до 23 включ. св. 23 до 200 | от 0 до 80 включ. св. 80 до 698 | ±15 - | - ±15 | К |
| Гептан C7H16 | от 0 до 100 включ. св. 100 до 500 | от 0 до 416 включ. св. 416 до 2080 | ±15 - | - ±15 | А |
| Изопропанол i-CsHyOH | от 0 до 100 включ. св. 100 до 200 | от 0 до 250 включ. св. 250 до 500 | ±15 - | - ±15 | А |
| Этанол C2H5OH | от 0 до 150 включ. св. 150 до 500 | от 0 до 287 включ. св. 287 до 960 | ±15 - | - ±15 | В |
| Сероводород H2S | от 0 до 7,0 включ. св. 7,0 до 55 | от 0 до 10 включ. св. 10 до 78 | ±15 - | - ±15 | К |
| Пропанол C3H7OH | от 0 до 300 включ. св. 300 до 550 | от 0 до 750 включ. св. 750 до 1375 | ±15 - | - ±15 | А |
| Винилацетат C4H6O2 | от 0 до 8,0 включ. св. 8,0 до 55 | от 0 до 30 включ. св. 30 до 197 | ±15 - | - ±15 | К |
| Определяемый компонент (измерительный канал) | Диапазон измерений | Пределы допускаемой основной погрешности | Назначение 2) | ||
| объемной доли, - -1 млн | массовой концентрации 1), мг/м3 | приведен -ной 3), Y, % | относительной, 6, % | ||
| 1) Пересчет значений объемной доли Х в млн-1 в массовую концентрацию С, мг/м3, проводят по формуле: C = X М/Vm, где М - молярная масса компонента, г/моль, Vm - молярный объем равный 24,04 дм3/моль. 2) В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны. 3) Нормирующее значение - верхний предел диапазона измерений объемной доли (массовой концентрации) в котором нормированы пределы приведенной погрешности. 4) Нормальные условия измерений: - температура окружающего воздуха от плюс 15 до плюс 25 оС; - относительная влажность окружающего воздуха не более 80 %; - диапазон атмосферного давления от 98 до 104,6 кПа. | |||||
Таблица 3 - Прочие метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности | ±0,4 |
| Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов с содержанием не более 0,5 ПДК и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности | ±0,2 |
| Время прогрева, мин, не более | 20 |
| Время цикла анализа, с, не более | 150 |
Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов в условиях эксплуатации при контроле ПДК в воздухе рабочей зоны в соответствии с Постановлением Правительства Российской Федерации № 1847 от 16.11.2020 г п. 4.43_________________
| Определяемый компонент (ПДК 4), мг/м3) | Диапазон измерений | Пределы допускаемой погрешности 2) | ||
| объемной доли, млн-1 | массовой концентрации,1) мг/м3 | приведенной 3), Y, % | относительной, 6, % | |
| Бензол СбНб | от 3,5 до 4,6 включ. | от 12 до 15 включ. | ±27 | - |
| (15/5) | св. 4,6 до 25 | св. 15 до 81 | - | ±27 |
| Этилбензол C8H10 | от 26 до 34 включ. | от 116 до 150 включ. | ±27 | - |
| (150/50) | св. 34 до 300 | св. 150 до 1323 | - | ±27 |
| Изобутилен С4Н8 | от 33 до 43 включ. | от 77 до 100 включ. | ±27 | - |
| (100/-) | св. 43 до 100 | св. 100 до 233 | - | ±27 |
| Стирол C8H8 | от 27 до 35 включ. | от 116 до 150 включ. | ±27 | - |
| (150/50) | св. 35 до 300 | св. 150 до 1299 | - | ±27 |
| Тетрагидрофуран С4Н8О (100/-) | от 26 до 33 включ. | от 77 до 100 включ. | ±27 | - |
| св. 33 до 200 | св. 100 до 600 | - | ±27 | |
| Толуол С7Н8 | от 30 до 39 включ. | от 116 до 150 включ. | ±27 | - |
| (150/50) | св. 39 до 100 | св. 150 до 383 | - | ±27 |
| Трихлорэтилен C2HCI3 (30/10) | от 4,2 до 5,5 включ. св. 5,5 до 100 | от 23 до 30 включ. св. 30 до 541 | ±27 - | - ±27 |
| м-ксилол C8H10 | от 26 до 34 включ. | от 116 до 150 включ. | ±27 | - |
| (150/50) | св. 34 до 300 | св. 150 до 1323 | - | ±27 |
| о-ксилол C8H10 | от 26 до 34 включ. | от 116 до 150 включ. | ±27 | - |
| (150/50) | св. 34 до 300 | св. 150 до 1323 | - | ±27 |
| п-ксилол C8H10 | от 26 до 34 включ. | от 116 до 150 включ. | ±27 | - |
| (150/50) | св. 34 до 300 | св. 150 до 1323 | - | ±27 |
| Бутилацетат C6H12O2 (200/50) | от 32 до 41 включ. | от 154 до 200 включ. | ±27 | - |
| св. 41 до 220 | св. 200 до 1063 | - | ±27 | |
| Сероуглерод CS2 | от 2,5 до 3,2 включ. | от 7,7 до 10 включ. | ±27 | - |
| (10/3) | св 3,2 до 110 | св 10 до 348 | - | ±27 |
| Циклогексан СбН12 (80/-) | от 18 до 23 включ. | от 62 до 80 включ. | ±27 | - |
| св. 23 до 200 | св. 80 до 698 | - | ±27 | |
| Сероводород H2S (10/-) | от 5,4 до 7,0 включ. | от 7,7 до 10 включ. | ±27 | - |
| св. 7,0 до 55 | св. 10 до 78 | - | ±27 | |
| Винилацетат C4H6O2 (30/10) | от 6,2 до 8,0 включ. св. 8,0 до 55 | от 23 до 30 включ. св. 30 до 197 | ±27 - | - ±27 |
| Определяемый компонент (ПДК 4), мг/м3) | Диапазон измерений | Пределы допускаемой погрешности 2) | ||
| объемной доли, млн-1 | массовой концентрации,1) мг/м3 | приведенной 3), Y, % | относительной, 6, % | |
| 2) Пределы допускаемой погрешности газоанализаторов в условиях эксплуатации приведены для режима «Анализ» для заранее выбранных определяемых компонентов и рассчитаны с учетом пределов допускаемой основной погрешности (Таблица 2) и пределов дополнительных погрешностей (Таблица 3). 3) Нормирующее значение - верхний предел диапазона измерений объемной доли (массовой концентрации) в котором нормированы пределы приведенной погрешности. 4) В числителе стоит значение максимально разовой предельно допустимой концентрации (ПДК м.р.), а в знаменателе - среднесменной предельно допустимой концентрации (ПДК с.с) в соответствии с СанПиН 1.2.3685-21. | ||||
Таблица 5 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Диапазон показаний1) объемной доли ЛОС в режиме «Поиск», млн-1 | от 0 до 60 |
| Параметры электропитания блока датчиков: - напряжение постоянного тока батареи питания, В, не более - электрическая емкость батареи питания, А-ч, не более | 3,65 5,6 |
| Габаритные размеры блока датчиков, мм, не более: - ширина - высота - глубина Габаритные размеры блока управления, мм, не более: - ширина - высота - глубина | 132 281 56 85 165 30 |
| Масса, кг, не более: - блока датчиков - блока управления | 0,9 0,4 |
| Степень защиты2): - блок датчиков - блок управления | IP 54 IP 64 |
| Условия эксплуатации: - диапазон температуры окружающей среды, оС - относительная влажность окружающей среды, % - диапазон атмосферного давления, кПа | от -10 до +30 от 10 до 90 от 84,0 до 106,7 |
| Маркировка взрывозащиты 3): - блок датчиков - блок управления | 0Ex ia IIC T4 Ga Х 1Ex ib op is IIC T4 Gb Х |
| Средняя наработка до отказа, ч (при доверительной вероятности P=0,95) | 15 000 |
| Срок службы, лет, не менее | 6 |
| 1) Показания содержания объемной доли ЛОС в режиме «Поиск» являются индикатор ными. 2) По ГОСТ 14254-2015 (IEC 60529:2013). 3) По ГОСТ 31610.0-2014 (IEC 60079-0:2011). | |
печатным способом на маркировочную табличку блока датчиков и титульный лист Руководства по эксплуатации.
Таблица 6 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор хроматографический Drager X-pid 9500 в составе: - блок датчиков - блок управления | Drager X-pid 9500 | 1 шт. |
| Комплект принадлежностей: - зарядное устройство - плечевой ремень для ношения блока датчиков - калибровочный адаптер | 68 50 018 68 51 846 68 51 850 | 1 шт. |
| Кейс для переноски и хранения | 68 51 851 | по запросу |
| Баллон с калибровочной газовой смесью | 68 14 046 | по запросу |
| Руководство по эксплуатации | 90 33 849 | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в главе 3 «Инструкция по эксплуатации» Руководства по эксплуатации.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Техническая документация фирмы «Drager MSI GmbH», Германия.
