| Номер в госреестре | 87174-22 |
| Наименование СИ | Аппаратура управления виброиспытаниями многоканальная цифровая |
| Обозначение типа СИ | SPIDER |
| Изготовитель | Crystal Instruments Corporation, США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура управления виброиспытаниями многоканальная цифровая SPIDER (далее -аппаратура) предназначена для измерений параметров вибрации (виброускорения, виброскорости, виброперемещения), напряжения переменного тока, задания и управления режимом испытаний.
Принцип действия аппаратуры основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, формировании сигнала для управления вибростендом, регистрации текущего состояния процесса испытаний и корректировки управляющего сигнала по цепи обратной связи. Аппаратура осуществляет спектральный анализ на базе быстрого преобразования Фурье (БПФ).
Аппаратура управления виброиспытаниями многоканальная цифровая SPIDER изготовлена в исполнении SPIDER-80Xi и имеет следующий заводской номер: № 6641056.
Аппаратура модификации SPIDER-80Xi представляет собой многоблочный корпус прямоугольной формы из анодированного алюминия. В блочном корпусе находятся две измерительные платы (зав. № № 6441056, 6441088). Каждая измерительная плата имеет по восемь входных каналов. На лицевой стороне аппаратуры расположены шестнадцать входных и два выходных канала с байонетом BNC, кнопка запуска выбранной программы работы (START) и кнопка активизации контактного аварийного выключателя (STOP) для управления аппаратурой, кнопка включения/выключения питания и жидкокристаллический дисплей (далее -ЖК-дисплей), индицирующий состояние испытания, системную информацию и сетевые настройки IP адреса, клавиши управления для изменения IP-адреса и управления информацией.
Аппаратура соединяется с персональным компьютером через стандартный интерфейс Ethernet.
Заводской номер аппаратуры представлен в числовом формате, который наносится в правом нижнем углу на задней панели аппаратуры и соответствует заводскому номеру первой измерительной платы. Место нанесения заводского номера приведено на рисунке 2. Заводские номера встроенных измерительных плат отображаются на ЖК-дисплее аппаратуры. Место нанесения знака поверки на корпусе аппаратуры не предусмотрено.
Общий вид аппаратуры управления виброиспытаниями многоканальной цифровой SPIDER исполнения SPIDER-80Xi представлен на рисунке 1. Пломбирование аппаратуры не предусмотрено.

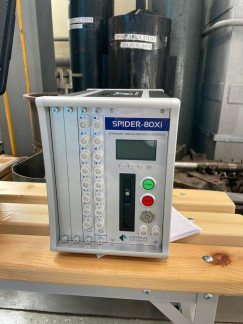

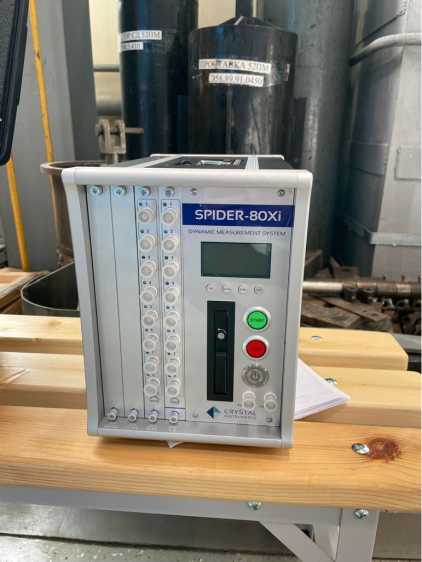

Рисунок 1 - Общий вид аппаратуры управления виброиспытаниями многоканальной цифровой SPIDER исполнения SPIDER-80Xi

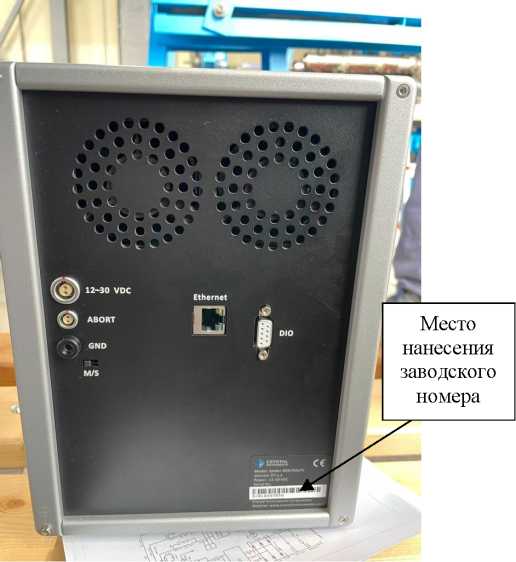

Рисунок 2 - место нанесения заводского
номера
Управление аппаратурой осуществляется автономным программным обеспечением (далее по тексту - ПО) «Engineering Data Management» EDM (Управление Техническими Данными), устанавливаемым на персональный компьютер (далее - ПК), а обработка и генерация сигналов осуществляется встроенным программным обеспечением DSP application, установленным во встроенный в аппаратуру цифровой сигнальный процессор.
Встроенное ПО аппаратуры реализует 2 рабочих режима:
- режим Vibration Control System (VCS) (Система Управления Вибрацией) -обеспечивает измерение сигналов напряжения электрического тока, поступающих от первичных преобразователей вибрации, и управление вибростендом с контуром обратной связи.
В режиме VCS осуществляется ручной или программируемый ввод (задание) требуемых параметров вибрации, автоматическое формирование (генерация) управляющих сигналов с заданным соотношением входных/выходных сигналов с учетом реальных динамических характеристик используемого вибростенда, измерение и отображение на мониторе подключенного ПК параметров вибрации, воспроизводимых вибростендом;
- режим Dynamic Signal Analyzer (DSA) (Динамический Анализатор Сигналов) -обеспечивает измерение и обработку сигналов напряжения переменного тока, поступающих от подключенных к входу аппаратуры первичных преобразователей вибрации, визуализацию результатов измерений и их последующую обработку.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| автономное ПО | встроенное ПО | |
| Идентификационное наименование ПО | Engineering Data Management (EDM) | DSP application |
| Номер версии (идентификационный номер) ПО | 10.0.0.2 | Соответствует версии автономного ПО |
Примечание - встроенное ПО является неотъемлемой и неотделимой частью
автономного ПО, к которой отсутствует какой-либо доступ из оболочки автономного ПО.
Защита автономного ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений. Защита автономного ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения переменного тока (амплитудное значение), В | от 0,001 до 20 |
| Диапазон рабочих частот, Гц | от 0,1 до 20000 |
| Диапазоны значений коэффициента преобразования: - виброускорения, мВ/(м^с’2) - виброскорости, мВ/(мм^с-1) - виброперемещения, мВ/мкм | от 10-6 до 106 от 10-6 до 106 от 10-6 до 106 |
| Диапазон измерений среднеквадратического значения виброускорения при коэффициенте преобразования 10 мВ/(м^с’2), м/с2 | от 0,1 до 1400 |
| Диапазон измерений среднеквадратического значения виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с | от 0,1 до 1400 |
| Диапазон измерений среднеквадратического значения виброперемещения при коэффициенте преобразования 10 мВ/мкм, мкм | от 0,1 до 1400 |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока на опорной частоте 160 Гц, % | ±0,5 |
Продолжение таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Неравномерность амплитудно-частотной характеристики измерений напряжения переменного тока, виброускорения виброскорости и виброперемещения в диапазоне рабочих частот, %: - в диапазоне частот от 0,1 до 2 Гц включ. - в диапазоне частот св. 2 до 10 Гц включ. - в диапазоне частот св. 10 до 7000 Гц включ. - в диапазоне частот св. 7000 до 17000 Гц включ. - в диапазоне частот св. 17000 до 20000 Гц | ±3 ±0,7 ±0,2 ±0,5 ±0,8 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала в диапазоне рабочих частот, % | ±0,5 |
| Диапазон воспроизводимых амплитудных значений напряжения переменного тока, В | от 0,001 до 10 |
| Диапазон рабочих частот воспроизведения напряжения переменного тока, Г ц | от 0,1 до 20000 |
| Пределы допускаемой относительной погрешности воспроизведения амплитудных значений напряжения переменного тока на базовой частоте 160 Гц, % | ±0,8 |
| Неравномерность амплитудно-частотной характеристики воспроизведения напряжения переменного тока в диапазоне рабочих частот: - в диапазоне частот от 5 до 7000 Гц - в диапазоне частот св. 7000 до 15000 Гц вкл. - в диапазоне частот от 0,1 до 20000 Г ц | ±0,3 ±1 ±3 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в диапазоне рабочих частот, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество входных измерительных каналов | 16 |
| Количество выходных, управляющих каналов | 2 |
| Параметры сети питания: - напряжение переменного тока, В | от 100 до 240 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | 295x195x260 |
| Масса, кг, не более: | 5 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 |
| Средний срок службы, лет | 10 |
наносится на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Аппаратура управления виброиспытаниями многоканальная цифровая SPIDER исполнения SPIDER-80Xi | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Программное обеспечение на CD-диске | 1 шт. |
приведены в разделе «Режимы работы измерений и работа с пользовательским интерфейсом» руководства по эксплуатации.
ГОСТ Р ИСО 13373-2-2009 Контроль состояния и диагностики машин. Вибрационный контроль состояния машин. Часть 2. Обработка, анализ и представление результатов измеренийвибрации;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
