Весы крановые электронные КВ Уралвес, 87182-22

Назначение

Весы крановые электронные КВ Уралвес (далее - весы) предназначены для измерений массы грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговый электрический сигнал с датчика поступает в аналогово-цифровой преобразователь (АЦП), где преобразуется в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весов вместе с функциональной клавиатурой.

Весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из элементов верхнего и нижнего подвесов, корпуса из пластика или алюминия со встроенным датчиком, АЦП, дисплеем и аккумуляторной батареей.

Верхний элемент подвеса выполнен в виде серьги или траверсы с 0-образным кольцом, нижний элемент подвеса - в виде крюка или траверсы.

В весах используются датчики весоизмерительные тензорезисторные Уралвес К-Р производства ООО «Вектор-ПМ», РФ.

В весах предусмотрены следующие устройства:

- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).

В весах предусмотрено устройство сигнализации о перегрузке.

Весы имеют автономное аккумуляторное питание.

Управление работой весов осуществляется с помощью пульта дистанционного управления или непосредственно с клавиатуры, расположенной на передней панели весов.

Весы выпускаются однодиапазонными в одиннадцати модификациях, отличающихся друг от друга значением максимальной нагрузки, метрологическими характеристиками, конструктивными особенностями и дизайном.

Условное обозначение модификаций весов при заказе имеет вид:

КВ Уралвес - Max-Х,

где Max - значение максимальной нагрузки весов: 100; 200; 300; 500; 1000; 2000; 3000; 5000;

10000; 15000; 20000кг;

Х - модификация весов*:

ВТ - высокотемпературные (с защитным экраном);

И - индикатор на пульте ДУ;

А - модификация корпуса (алюминиевый сплав);

А (В2) - модификация корпуса (пластиковый).

* Примечание - в базовом исполнении Х отсутствует.

На корпусе ГПУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности весов по ГОСТ OIML R 76-1-2011;

- значение (Max);

- значение минимальной нагрузки (Min);

- значение поверочного интервала (e);

- значение максимальной массы тары (Т = - .^);

- знак утверждения типа средства измерений;

- год изготовления.

Заводской номер наносится на маркировочную табличку типографским способом в буквенно-числовом формате.

Знак поверки наносится на свидетельство о поверке и/или паспорт.

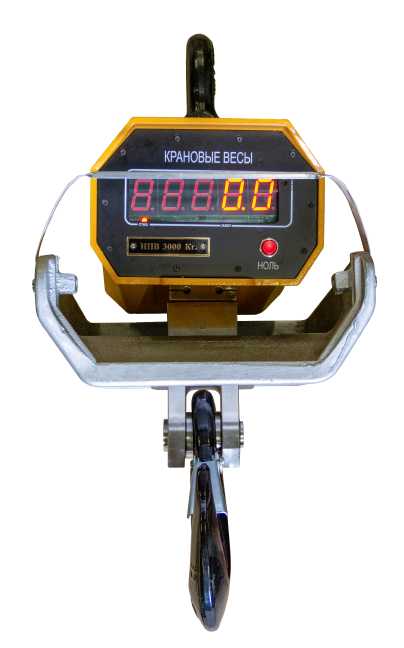

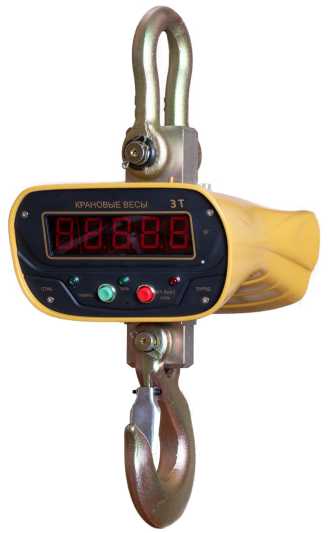

Общий вид весов приведён на рисунках 1 - 3.

КВ Уралвес от 100 до 1000 кг

КВ Уралвес от 2 до 10 т

КВ Уралвес от 15 до 20 т

КВ Уралвес-МАХ-И, КВ Уралвес-МАХ-А

Весы с МАХ-И до 10 т

Весы с МАХ-А до 10 т

Весы с МАХ-И 15-20 т

Весы с МАХ-А 15-20 т

КВ Уралвес-MAX-A (В2)

КВ Уралвес-МАХ-ВТ

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается введением пароля. Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационным признаком ПО должен служить номер версии, который должен отображаться на дисплее при включении весов.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011....................................................средний (III).

Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары, соответственно.

Таблица 3 - Основные технические характеристики

Габаритные размеры и масса весов в зависимости от конструктивного исполнения приведены в таблице 4.

Таблица 4

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную на корпусе весов электрографическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» документов: ВПМ 427427-003 РЭ «Весы крановые электронные КВ Уралвес. Модель КВ Уралвес-А» раздел 3, ВПМ 427427-001 РЭ «Весы крановые электронные КВ», ВПМ 427427-005 РЭ «Весы крановые электронные КВ Уралвес. Модель КВ Уралвес-И», ВПМ 427427-004 РЭ «Весы крановые электронные КВ Уралвес. Модель КВ Уралвес-ВТ», ВПМ 427427-002 РЭ «Весы крановые электронные КВ Уралвес. Модель КВ Уралвес-А (В2)».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

ТУ 4274-016-60694339-2021. Весы крановые электронные КВ Уралвес. Технические условия.
