| Номер в госреестре | 87188-22 |
| Наименование СИ | Комплексы измерительные с видеофиксацией |
| Обозначение типа СИ | "КРИС-2" |
| Изготовитель | Общество с ограниченной ответственностью "Симикон" (ООО "Симикон"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные с видеофиксацией «КРИС-2» (далее - комплексы) предназначены для автоматических измерений скорости движения транспортных средств (ТС), значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU); измерений текущих навигационных параметров и определения на их основе координат комплексов в плане, измерения расстояний до ТС с одновременной фотофиксацией и сохранением полученной информации.
Принцип действия комплекса «КРИС-2» при измерении скорости ТС основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера) с одновременным определением расстояния от ТС до точки размещения комплекса.
Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Конструктивно комплекс состоит из основного блока (ОБ) и блока питания. ОБ содержит радиолокационный модуль, видеомодуль, процессорный модуль, навигационный спутниковый приемник, устройство хранения информации, модуль вывода и модуль подсветки.
Радиолокационный модуль предназначен для измерения скорости и определения положения ТС относительно комплекса; видеомодуль предназначен для получения видеоизображения ТС с достаточным для распознавания ГРЗ разрешением; процессорный модуль предназначен для обработки получаемой информации и распознавания ГРЗ; навигационный спутниковый приемник предназначен для привязки внутреннего времени комплекса к шкале UTC(SU) и определения координат комплексов в плане; устройство хранения информации предназначено для долговременного хранения видеоизображения ТС и прилагаемой служебной информации в памяти комплекса, модуль вывода предназначен для передачи данных по кабельным и/или беспроводным каналам связи на внешние устройства; модуль подсветки предназначен для обеспечения возможности получения видеоинформации в темное время суток.
Для питания от сети переменного тока в состав комплекса может входить преобразователь сетевого напряжения EPFK или источник бесперебойного питания БПФ. Допускается питание от аккумулятора.
Комплексы работают в полностью автоматическом режиме без участия человека. Функционально комплексы предназначены для распознавания государственных регистрационных знаков (ГРЗ) ТС с целью выявления нарушений правил дорожного движения, определенных в разделе 7.5 ТУ 26.51.66-044-31002820-2022, в том числе:
Превышение установленной скорости движения; Выезд на полосу, предназначенную для встречного движения, либо на трамвайные пути встречного направления; Движение во встречном направлении по дороге с односторонним движением; Движение по полосе для общественного транспорта; Пересечение сплошной линии разметки при перестроении; Нарушение запрета движения грузовых ТС; Проезд знака СТОП без остановки; несоблюдение требований «Остановка запрещена» или «Стоянка запрещена»; Нарушение правил применения ремней безопасности.
Алгоритм фиксации нарушений основан на перечисленных выше принципах и выполняется комплексом за счет автоматической привязки результатов измерения скорости и месторасположения ТС на дорожном полотне к видеоизображению ТС и его распознанному номерному знаку.
Комплексы могут использоваться как в стационарном (на дорожных конструкциях), так и передвижном (на штативах, треногах) вариантах размещения.
Общий вид комплексов представлен на рисунке 1.
Заводской номер наносится методом металлографии на шильдик, закрепленный на боковой поверхности ОБ, и типографским способом в формуляр. Формат нанесения заводского номера буквенно-числовой. Корпуса блоков защищены от проникновения мастичными пломбами на винтах конструкции.
Место нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 2.

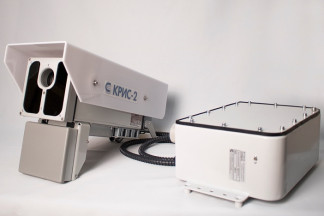

а) с блоком питания БПФ

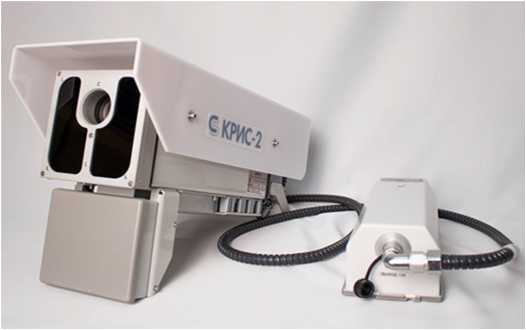

б) с блоком питания EPFK Рисунок 1 - Общий вид комплексов «КРИС-2»

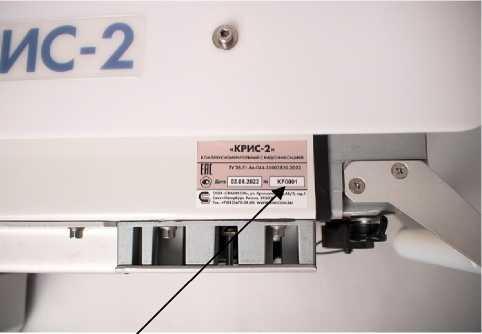

а) Место Нанесения знака утверждения типа

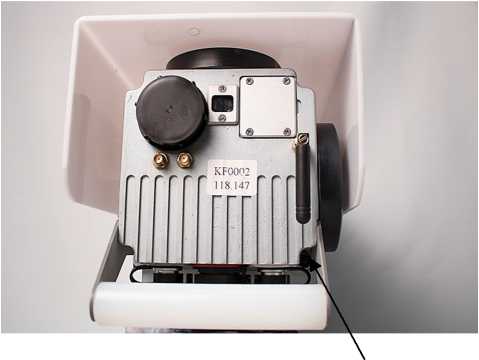

б) Место пломбировки от несанкционированного
доступа.
и заводского номера
Рисунок 2 - Место нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа
Знак поверки на корпус измерителей не наносится.
В комплексах используется встроенное программное обеспечение (далее — ПО). ПО предназначено для управления процессом измерений, обработки, хранения и передачи полученной информации.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
| Таблица 1 — Идентификационные данные мет | рологически значимой части ПО |
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | SimFwKris |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 64e844acb260462c4b581242fc7da4e5b90b08da |
| Алгоритм вычисления идентификатора ПО | SHA1 |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС, км/ч | от 2 до 300 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч | ±1 |
| Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с | ±0,5 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса с национальной координированной шкалой времени UTC(SU), мкс | ±5 |
| Пределы допускаемой абсолютной погрешности измерений расстояний от радарного модуля комплекса до ТС в диапазоне от 10 до 80 м, м | ±1 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений угла между осью радарного модуля комплекса и направлением на ТС в диапазоне от -15° до +15°, ° | ±2 |
| Допускаемые доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат комплексов в плане, м | ±5 |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота излучения радарного модуля комплекса, ГГц | от 24,05 до 24,25 |
| Напряжение питания от источника переменного тока частотой 50 Гц, В | от 90 до 300 |
| Напряжение питания от источника постоянного тока, В | от 10 до 15 |
| Размеры зоны контроля: | |
| - по углу от оси комплекса, о | от -15 до +15 |
| - по расстоянию от места установки комплекса, м | от 10 до 80 |
| Габаритные размеры (длина х ширина х высота), не более, мм: основной блок | |
| длина | 460 |
| ширина | 180 |
| высота | 280 |
| блок питания EPFK | |
| длина | 300 |
| ширина | 100 |
| высота | 90 |
| блок питания БПФ | |
| длина | 350 |
| ширина | 230 |
| высота | 140 |
| Масса, кг, не более: | |
| - основной блок | 6,0 |
| - блок питания EPFK | 2,2 |
| - блок питания БПФ | 4,3 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +60 |
| - относительная влажность при 25 °С, %, не более | 98 |
наносится на шильдик, закрепленный на боковой поверхности ОБ и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный с видеофиксацией в составе: — основной блок — блок питания — комплект кабелей — монтажно-эксплуатационный комплект — дополнительное оборудование* | «КРИС-2» EPFK или БПФ | 1 шт. |
| Руководство по эксплуатации | ГДЯК 464965.050 РЭ | 1 экз. |
| Руководство по установке и настройке | ГДЯК 464965.051 РЭ или ГДЯК 464965.052 РЭ | 1 экз. |
| Формуляр | ГДЯК 464965.050 ФО | 1 экз. |
| Методика поверки | 1 экз. | |
| где * - поставляется по отдельной заявке | ||
приведены в разделе 2 «Общая информация о Комплексе» документа ГДЯК 464965.050 РЭ «Комплексы измерительные с видеофиксацией» КРИС-2». Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.66-044-31002820-2022. «Комплексы измерительные с видеофиксацией «КРИС-2». Технические условия».
