| Номер в госреестре | 87189-22 |
| Наименование СИ | Калибраторы температуры портативные |
| Обозначение типа СИ | КТП-3 |
| Изготовитель | Общество с ограниченной ответственностью "Инфотэкс Автоматика Телемеханика" (ООО "Инфотэкс АТ"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы температуры портативные КТП-3 (далее - калибраторы) предназначены для измерений и воспроизведения заданной оператором или настройками программного обеспечения требуемой температуры.
Конструктивно калибратор состоит из нагревательного элемента (излучателя) с датчиком температуры, платы управления, интерфейса связи и индикатора с кнопками управления, размещённых в металлическом корпусе, окрашиваемом в цвета, которые определяет изготовитель. Значение воспроизводимой температуры задаётся при помощи кнопок управления на лицевой панели калибратора, в меню программы на подключенном ПК или с пульта комплекса КТСМ-03. Калибратор осуществляет нагрев излучателя до заданной температуры, термостатирование и поддержание заданной температуры до получения команды отмены.
Принцип действия калибраторов основан на генерации инфракрасного излучения, имитирующего тепловое излучение буксовых узлов подвижного состава, измерении и поддержании с помощью встроенных термодатчиков температуры нагревателя.
Климатическое исполнение калибраторов - УХЛ категории размещения 1.1 по ГОСТ 15150-69.
Заводской номер имеет цифровой формат и наносится на боковой панели калибратора методом трафаретной печати, износостойкой наклейки или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра калибратора, возможность прочтения и сохранность номера в процессе эксплуатации.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на этикетку.

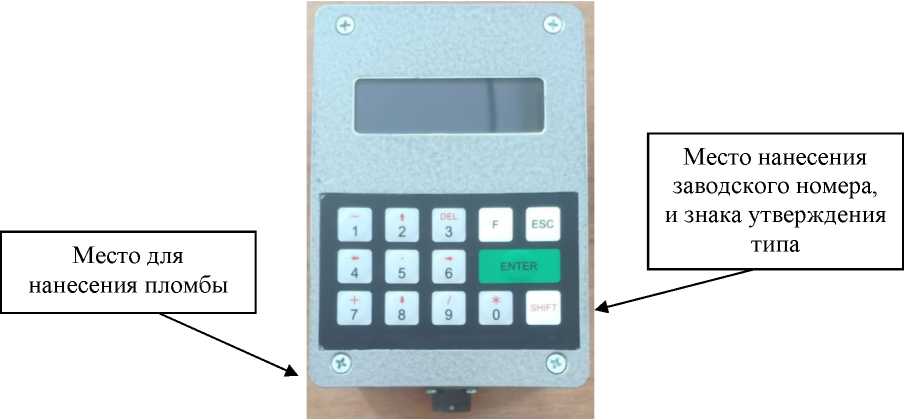

Общий вид калибраторов с указанием мест пломбировки от несанкционированного доступа (для износостойкой наклейки), мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид калибраторов с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера
В калибраторах применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую и метрологически незначимую (интерфейсную) части. Интерфейсная часть обеспечивает оптимизацию протокола передачи данных, метрологически значимая часть - контроль процесса измерений, вычисление, хранение и передачу результатов измерений на индикатор или персональный компьютер.
Влияние ПО калибраторов учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KT21.ktp2.none.update.v3_m1_0 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений и воспроизведения температуры*, °С | от -40 до +90 |
| Пределы допускаемой основной абсолютной погрешности 4о, °С -в поддиапазоне температуры от -40 °С до -10 °С включ. - в поддиапазоне температуры св. -10 °С до 90 °С | ±1,0 ±(0,002-Тизм+1,0) ** |
| Максимальная температура нагревательного элемента калибратора, °С | 90 |
| Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды для диапазона температуры от -60 °C до +15 °C и от +25 °C до +55 °C на каждые 10 °C, 4, °С | ±0,15 |
| *Диапазон измерений и воспроизведения температуры определяется комплектацией конкретного калибратора и приводится в руководстве по эксплуатации, но не более приведенного ** Тизм - измеренная температура, °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | ±24 |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры, мм, не более | |
| - ширина | 110 |
| - высота | 165 |
| - длина | 100 |
| Масса, кг, не более | 1,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -60 до +55 |
| - относительная влажность, %, не более | 98 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 75000 |
наносится на боковую панель калибраторов методом трафаретной печати или износостойкой наклейки и на этикетку типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор температуры портативный | КТП-3 | 1 шт. |
| Кабель | ИН7.030.810 | 1 шт. |
| Кронштейн | ИН7.030.700 | 1 шт. |
| Руководство по эксплуатации | ИН7.030.000 РЭ | 1 экз.* |
| Методика поверки | - | |
| Этикетка | ИН7.030.000 ЭТ | 1 экз. |
* На 100 шт. или в один адрес, или в электронном виде
приведены в пункте 1.4 руководства по эксплуатации ИН7.030.000 РЭ.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 3185-031-59282442-2020 Калибраторы температуры портативные КТП-3. Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
