| Номер в госреестре | 87192-22 |
| Наименование СИ | Датчики абсолютного давления |
| Обозначение типа СИ | ДАВ 111 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики абсолютного давления ДАВ 111 (далее - датчики) предназначены для измерения абсолютного давления и преобразования его в электрический сигнал - напряжение постоянного тока.
Датчик состоит из двухканального преобразователя измерительного первичного (ПИП) и двух вторичных измерительных преобразователей (ВИП). Датчик выполнен в моноблочном исполнении. Каналы датчика гальванически развязаны между собой и корпусом. Основным узлом датчика является чувствительный элемент, представляющий собой воспринимающий давление упругий элемент.
Упругий элемент датчиков исполнений ДАВ 111 - ДАВ 111-06 представляет собой круглую плоскую мембрану. Давление измеряемой среды, действующее на мембрану, преобразуется в усилие и передается на элемент чувствительный (балку). Для ограничения перемещения чувствительного элемента при воздействии давления перегрузки применен упор. Упругим элементом датчиков исполнения ДАВ 111-07 является мембрана элемента воспринимающего.
Диапазоны измеряемого давления датчиков и максимальное допустимое давление приведены в таблице 1.
Таблица 1
| Индекс и порядковый номер исполнения | Диапазон измерений Рном, МПа (кгс/см2) | Максимальное допустимое давление МПа (кгс/см2) |
| ДАВ 111 | от 0 до 0,588 (от 0 до 6,0) | 2,94 (30,0) |
| ДАВ 111-01 | от 0 до 0,98 (от 0 до 10,0) | 4,9 (50,0) |
| ДАВ 111-02 | от 0 до 1,47 (от 0 до 15,0) | 7,35 (75,0) |
| ДАВ 111-03 | от 0 до 2,45 (от 0 до 25,0) | 12,25 (125,0) |
| ДАВ 111-04 | от 0 до 3,92 (от 0 до 40,0) | 19,6 (200,0) |
| ДАВ 111-05 | от 0 до 5,88 (от 0 до 60,0) | 24,69 (250,0) |
| ДАВ 111-06 | от 0 до 9,8 (от 0 до 100,0) | 29,4 (300,0) |
| ДАВ 111-07 | от 0 до 34,3 (от 0 до 350,0) | 51,45 (525,0) |
Принцип действия датчика основан на преобразовании деформации элемента чувствительного в относительные изменения сопротивлений тензорезисторов, преобразуемые мостовой схемой в выходное напряжение датчика, пропорциональное величине измеряемого давления.
Для присоединения датчика к изделию используется штуцер с резьбой M12x1-6g. Доступ к месту настройки невозможен без повреждения корпуса.
Общий вид датчика и место порядкового номера исполнения датчика, диапазона измерений, а также заводского номера приведены на рисунке 1. Маркировка порядкового номера исполнения, диапазона измерений (указывается в кгс/см2) и заводского номера выполняется способом буквенно-цифрового нанесения на корпусе методом гравирования.
Нанесение знака поверки на датчики не предусмотрено.
Место нанесения заводского номера, порядкового номера исполнения и диапазона

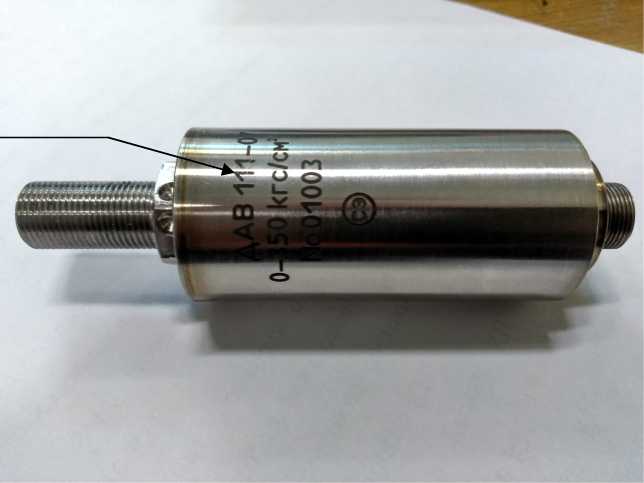

Рисунок 1 - Общий вид датчика ДАВ 111 и место нанесения порядкового номера исполнения датчика, диапазона измерений и заводского номера
Таблица 2 - Метрологические характеристики датчиков ДАВ 111
| Наименование характеристики | Значение |
| Диапазоны измерений давления Рном, МПа (кгс/см2) | от 0 до 0,588 (от 0 до 6,0); от 0 до 0,98 (от 0 до 10,0); от 0 до 1,47 (от 0 до 15,0); от 0 до 2,45 (от 0 до 25,0); от 0 до 3,92 (от 0 до 40,0); от 0 до 5,88 (от 0 до 60,0); от 0 до 9,8 (0 до 100,0); от 0 до 34,3 (от 0 до 350,0) |
| Начальный выходной сигнал, В | от 0,11 до 0,6 (от 2, 5 % до 8 % напряжения питания) |
| Номинальный выходной сигнал при абсолютном давлении, равном верхнему пределу измерений, В | от 4,38 до 7,31 (не менее 0,975 напряжения питания) |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, %, не более | ± 0,5 |
Таблица 3 - Основные технические характеристики датчиков ДАВ 111
| Наименование характеристики | Значение |
| Напряжение питания, В | от 4,5 до 7,5 |
| Ток потребления, мА, не более | 5 |
| Габаритные размеры, мм, не более | 030,5 х 105 |
| Масса, кг, не более | 0,15 |
наносится на титульных листах эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик абсолютного давления ДАВ 111 | СДАИ.406233.1115 | 1 шт. |
| Формуляр | СДАИ.406233.115ФО | 1 экз. |
| Технические условия | СДАИ.406233.115ТУ | 1 экз. |
| Руководство по эксплуатации | СДАИ.406233.115РЭ | 1 экз. |
| Инструкция по входному контролю | СДАИ.406233.115И11 | 1 экз. |
| Г абаритный чертеж | СДАИ.406233.115ГЧ | 1 экз. |
| Методика поверки | 1 экз. |
Примечание - Технические условия, руководство по эксплуатации, инструкция по входному контролю и габаритный чертеж поставляются с первой партией датчиков, отправляемых в один адрес, далее - при корректировке документов и по требованию потребителя.
приведены в п.2.5 руководства по эксплуатации СДАИ.406233.115РЭ.
Датчики абсолютного давления ДАВ 111. Технические условия СДАИ.406233.115ТУ;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении типа государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
