| Номер в госреестре | 87195-22 |
| Наименование СИ | Штангензубомеры с нониусами |
| Обозначение типа СИ | ШЗН |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангензубомеры с нониусами ШЗН (далее - штангензубомеры) предназначены для измерений расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.
Принцип действия штангензубомеров основан на измерении линейных размеров методом непосредственной оценки по шкалам штанги и высотной линейки и нониусов.
Штангензубомеры состоят из штанги с рамкой и высотной линейки с рамкой. На штанге нанесена горизонтальная миллиметровая шкала для измерения длины хорды, на высотной линейке - вертикальная миллиметровая шкала для установки высоты. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с губкой предусмотрены микрометрические подачи, а для их фиксации - стопорные винты.
Штангензубомеры выпускаются в следующих модификациях: ШЗН-18, ШЗН-40, которые отличаются друг от друга диапазоном модулей измеряемых колес, диапазоном измерений, габаритными размерами и массой.
Штангензубомеры выпускаются под товарным знаком М.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на штангу штангензубомеров методом лазерной гравировки.

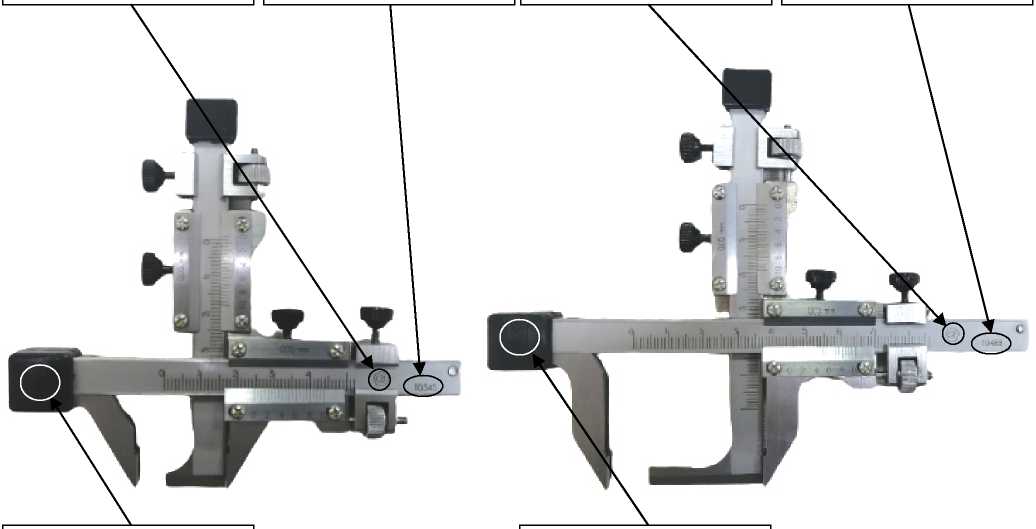

Общий вид штангензубомеров с указанием мест нанесения знака утверждения типа, товарного знака и заводского номера представлен на рисунке 1.
Пломбирование штангензубомеров не предусмотрено.
Нанесение знака поверки на штангензубомеры не предусмотрено.
Место нанесения
Место нанесения
заводского номера
заводского номера
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения
Место нанесения
товарного знака
товарного знака

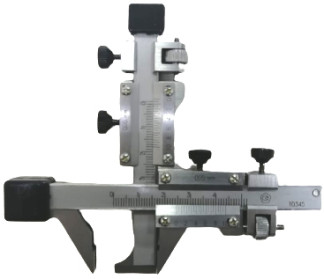

а)
б) а) - Штангензубомер с нониусами ШЗН-18 б) - Штангензубомер с нониусами ШЗН-40
Рисунок 1 - Общий вид штангензубомеров с указанием мест нанесения знака утверждения типа, товарного знака и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| ШЗН-18 | ШЗН-40 | |
| Диапазон измерений, мм: - по шкале штанги - по шкале высотной линейки | от 0 до 33 от 0 до 23 | от 0 до 67 от 0 до 40 |
| Пределы допускаемой абсолютной погрешности измерений как при незатянутом, так и при затянутом винтах штанги и высотной линейки | ±0,05 | |
| Цена деления шкал штанги и высотной линейки, мм | 1,0 | |
| Значение отсчета по нониусу, мм | 0,05 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| ШЗН-18 | ШЗН-40 | |
| Диапазон модулей измеряемых колес, мм | от 1 до 18 | от 4 до 40 |
| Допуск параллельности измерительных поверхностей губок как при затянутом, так и при не затянутом винте штанги, мм | 0,01 | |
| Допуск плоскостности измерительных поверхностей губок, мм | 0,004 | |
| Допуск прямолинейности измерительных поверхностей высотной линейки и торцов концов губок, мм | 0,004 | |
| Ширина штрихов шкал штанги и высотной линейки, нониусов, мм | от 0,08 до 0,20 | |
| Разность ширины штрихов в пределах одной шкалы (нониуса), мм, не более | 0,03 | |
| Длина видимой части коротких штрихов шкал штанги и высотной линейки, мм, не менее | 2,0 | |
| Разность длины штрихов в пределах одной шкалы, мм, не более | 0,25 | |
| Расстояние от верхних кромок краев нониусов до поверхностей шкал штанги и высотной линейки, мм, не более | 0,25 | |
| Величина просвета между плоскостью, в которой лежат торцы концов губок, и измерительной поверхностью высотной линейки при нулевом положении высотной линейки, мм, не более | 0,005 | |
| Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей губок и высотной линейки, мкм, не более | 0,32 | |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 110 125 15 | 130 160 15 |
| Масса, кг, не более | 0,20 | 0,23 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от + 5 до + 35 80 | |
| Средний срок службы, лет, не менее | 3 | |
наносится на штангу штангензубомеров методом лазерной гравировки или наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангензубомер с нониусами | ШЗН | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | ШЗН.000 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.33-002-43173171-2021 «Штангензубомеры с нониусами ШЗН. Технические условия».
| Зарегистрировано поверок | 180 |
| Поверителей | 14 |
| Актуальность данных | 16.09.2024 |
