| Номер в госреестре | 87197-22 |
| Наименование СИ | Анализаторы азота |
| Обозначение типа СИ | Hanon K |
| Изготовитель | "Hanon Advanced Technology Group Co., Ltd", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы азота Hanon K (далее - анализаторы) предназначены для измерений массы и массовой доли азота в органических материалах различного происхождения от пищевых продуктов до минеральных объектов по специально разработанным методикам измерений.
Принцип действия анализаторов основан на методе определения азота (белка) по Къельдалю, суть которого заключается в дистилляции аммиака с водяным паром и последующим его титрованием для определения количества азота.
Анализаторы представляют собой автоматические стационарные приборы, состоят из парогенератора для системы дистилляции, устройств дозирования щелочи и анализируемого раствора, измерительной ячейки для титрования с системой промывки и слива, системы обработки информации с сенсорным экраном.
На передней панели анализатора размещен цветной сенсорный экран для отображения результатов измерений, в том числе графического, и программирования параметров измерения, таких как продолжительность дистилляции, объем реагентов, регулирования интенсивности потока водяного пара и т.д. Анализ выполняется автоматически под управлением программного обеспечения, которое проводит все вычисления, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику и т.д. Окончательный результат выдается в массе, массовой доле азота, миллилитрах титранта и т.д. Рекомендуемые массы навески анализируемых органических веществ от 200 мг до 1000 мг.
Анализаторы выпускаются в четырех модификациях Hanon K1100, K1100F, K9860, K1160, различающихся дополнительными возможностями, такими как управлением потока пара, наличием контроля уровня реагентов в канистрах, самотестированием, обнаружением недостатка дистиллята. Анализаторы модификации K1160 отличаются возможностью установки специализированной автоматической системы анализа проб K1124 - автосамплера на 24 пробы с четырьмя канистрами для реагентов, позволяющими провести более 500 анализов.
Маркировочная табличка с серийным номером расположена на задней стенке анализатора в правом нижнем углу. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.
Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид анализаторов представлен на рисунке 1.

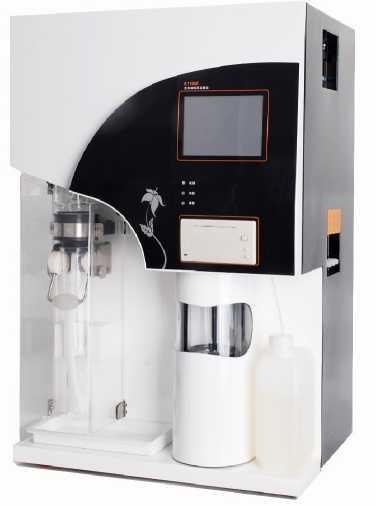

а) Hanon K1100, K1100F, Hanon K9860

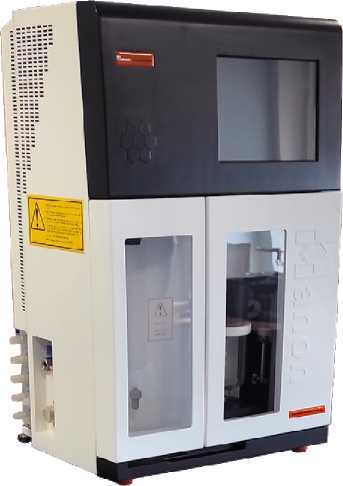

б) Hanon K1160
Рисунок 1 - Общий вид анализаторов азота Hanon K модификаций Hanon K1100F, Hanon K1100F, Hanon K9860 (а), Hanon K1160 (б)
Анализаторы поставляются с программным обеспечением (далее - ПО), позволяющим проводить полное управление анализатором и контроль процесса измерений, создавать методы и параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и экспортировать полученные результаты, отображать их в виде графиков, гистограмм и таблиц. ПО устанавливается на персональный компьютер на базе операционной системы Андроид для анализаторов модификации K1160, для анализаторов модификаций K1100, K1100F, K9860 имеется встроенное программное обеспечение.
Конструкция анализаторов и организация интерфейса связи анализатора с персональным компьютером исключают возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Automatic Kjeldahl Analyzer |
| Номер версии (идентификационный номер) ПО: K1160 К1100, K1100F, K9860 | не ниже V0001.0001.0020 не ниже 3.1.1 |
| Цифровой идентификатор ПО | отсутствует |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массы азота, мг | от 0,1 до 200 |
| Диапазон измерений массовой доли азота, % | от 0,01 до 100 |
| Относительное среднеквадратическое отклонение результатов измерений массовой доли азота, % | 0,5 |
| Пределы допускаемой относительной погрешности массы (массовой доли) азота, % | ± 5 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| Hanon K1100F, Hanon K1100, Hanon K9860 | Hanon K1160 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 220 до 240 50/60 | |
| Потребляемая мощность, В^А, не более | 2000 | |
| Габаритные размеры, мм, не более: - ширина - длина - высота | 455 391 730 | 460 360 725 |
| Масса, кг, не более | 38 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, не более % | от 10 до 28 80 | |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
аблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Анализатор азота1 | Hanon K1100F, Hanon K1100, Hanon K9860 Hanon K1160 | 1 шт. |
| Комплект принадлежностей для установки2 | - | 1 комп. |
| Автоматическая система анализа проб K11243 | Hanon K1124 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечания к таблице: 1 - анализатор может поставляться в комплекте с дополнительными устройствами; 2 - комплект принадлежностей исходя из требований заказчика для установки и работы; 3 - поставляется только к анализаторам модификации Hanon K1160. | ||
ГОСТ 25011-2017 Мясо и мясные продукты. Методы определения белка;
ГОСТ 30648.2-99 Продукты молочные для детского питания. Методы определения общего белка;
ГОСТ 23327-98 Молоко и молочные продукты. Метод измерения массовой доли общего азота по Къельдалю и определение массовой доли белка;
ГОСТ 26889-86 Продукты пищевые и вкусовые. Общие указания по определению содержания азота методом Къельдаля;
также методики приведены в разделе V «Инструкция по эксплуатации» и разделе VI «Проверка работы анализатора» руководства по эксплуатации.
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г.№ 148;
Техническая документация фирмы «Hanon Advanced Technology Group Co., Ltd», Китай.
