Номер в госреестре | 87198-22 |
Наименование СИ | Стенды измерительные |
Обозначение типа СИ | ОТА 595 |
Изготовитель | Акционерное общество "Обнинское научно-производственное предприятие "Технология" им. А. Г. Ромашина" (АО "ОНПП "Технология" им. А. Г. Ромашина"), Калужская обл., г. Обнинск |
Год регистрации | 2022 |
Срок свидетельства | 24.10.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Стенды измерительные ОТА 595 (далее - стенды) предназначены для измерений в заданном диапазоне частот электромагнитного излучения радиотехнических характеристик (далее - РТХ) изделий из керамических и композиционных материалов.
Принцип действия стенда основан на измерении частотных и угловых зависимостей амплитуд и фаз гармонического СВЧ сигнала прошедшего через исследуемое изделие.
С генератора электромагнитных колебаний подают сигнал СВЧ на передающую антенну через гибкий кабель. Передающая антенна формирует исходное электромагнитное поле модели цели в рабочей зоне стенда. Антенна приемная преобразует электромагнитное поле из рабочей зоны стенда в независимые сигналы электромагнитных колебаний отдельных модулей (частей) фазированной антенной решетки (далее - ФАР), которые обрабатываются в суммарноразностном преобразователе приемного антенного устройства или, в случае однолучевой антенны (рупор, спиральная антенна и др.), электромагнитное поле из рабочей зоны стенда преобразуется в сигнал электромагнитных колебаний. Сигналы (или сигнал) электромагнитных колебаний вместе с сигналом электромагнитных колебаний гетеродина (СВЧ сигнал со второго генератора электромагнитных колебаний) подается на преобразователь промежуточной частоты (далее - ПЧ). Преобразователь ПЧ формирует выходные сигналы электромагнитных колебаний на ПЧ, обеспечивающие получение информации об РТХ изделия. Далее полученные сигналы ПЧ поступают на плату АЦП, АЦП преобразует сигналы электромагнитных колебаний в цифровой код, который обрабатывается программным обеспечением (далее - ПО) стенда.
Функционально и конструктивно стенд состоит из:
- комплекса электромеханических устройств (далее - КЭУ), предназначенного для пространственного перемещения излучающей антенны и исследуемого изделия, а также для обеспечения пространственного взаимного расположения антенны приемной и изделия в рабочем объеме стенда;
- комплекса радиоизмерительного оборудования (далее - КРО), предназначенного для формирования поля электромагнитного излучения и измерения изменения его характеристик;
- пульта оператора, предназначенного для управления приводами механизмов стенда, индикации и контроля положений изделия и антенн, обработки информации, выбора режима работы стенда и питания всех электрических устройств, обеспечивающих работу как отдельных блоков и частей стенда, так и его работу в целом.
Стенды изготавливаются в модификациях четырех типов с кодовыми обозначениями, представленными в таблице 1. Модификации стенда отличаются друг от друга (в зависимости от заказа): диапазоном рабочих частот и погрешностями измерений и воспроизведения физических величин; аппаратной частью КРО, КЭУ и пульта оператора; количеством осей и координат управляемых механических перемещений в составе стенда; базовым расстоянием для измерений в рабочем объеме стенда (расстояние от имитатора цели до приемной антенны); максимальными габаритами измеряемого изделия.
Таблица 1
Кодовое обозначение модификации | Примечание |
ОТА хххх | хххх - цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана. |
ОТГ хххх | хххх - цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана. |
БИСЯ хххххх | хххххх - цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана. |
БИСЯ хххххх.ууу | хххххх - цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана; ууу - дополнительный цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана. |
Общий вид стендов приведен на рисунках 1- 8.
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 7.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 8.

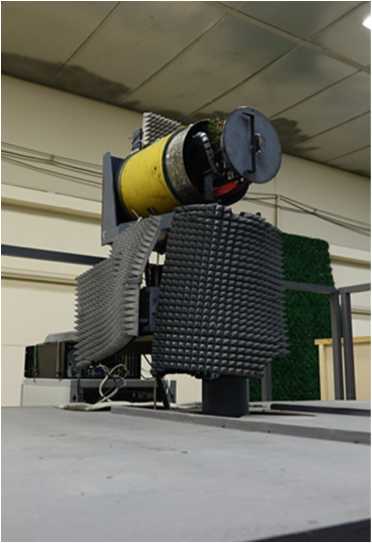

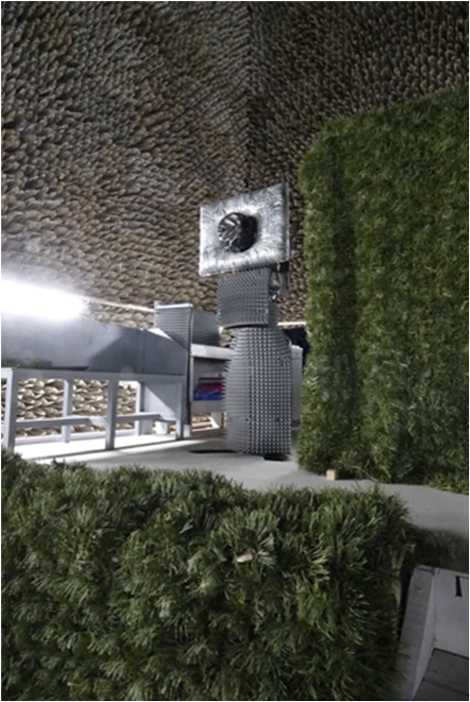

а) Поворотное устройство
Рисунок 1 -Общий вид поворотного и координатного устройств из состава комплекса электромеханических устройств стенда модификации БИСЯ 411728

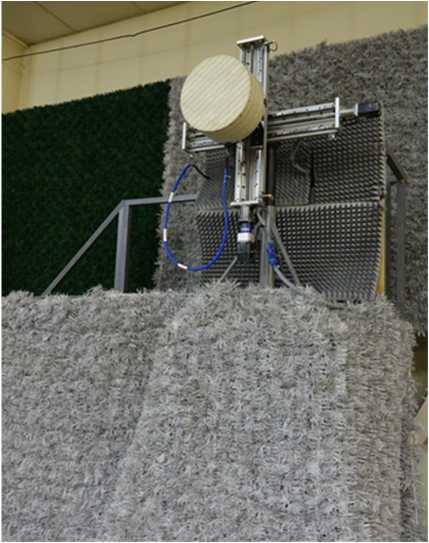

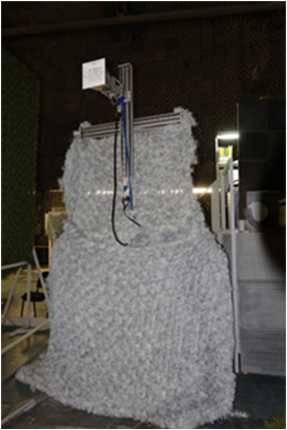

б) Координатное устройство

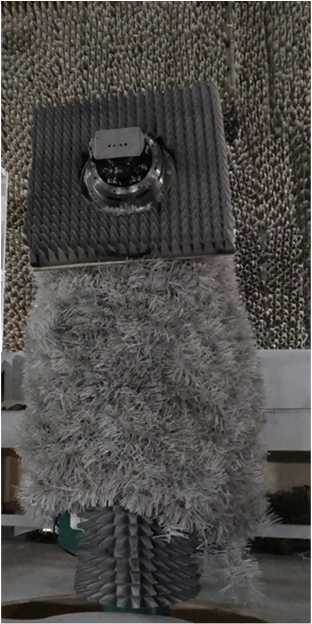

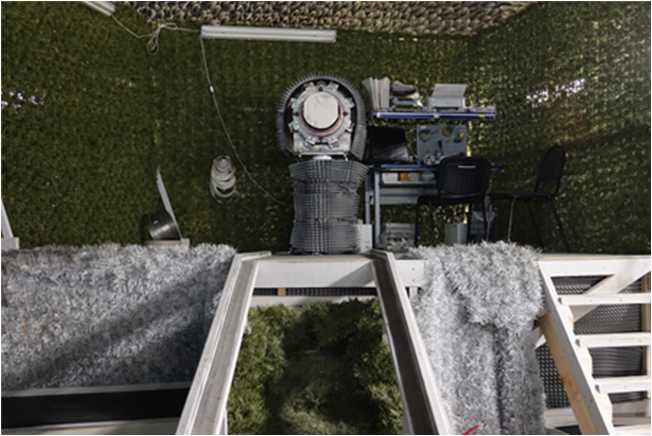

а) Поворотное устройство
Рисунок 2 - Общий вид поворотного и координатного устройств из состава комплекса электромеханических устройств стенда модификации ОТА 541

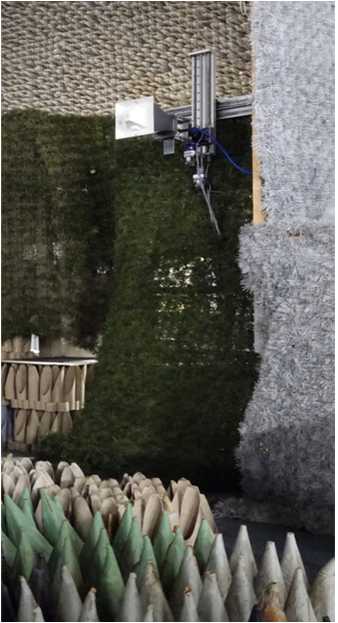

б) Координатное устройство
а) Поворотное устройство

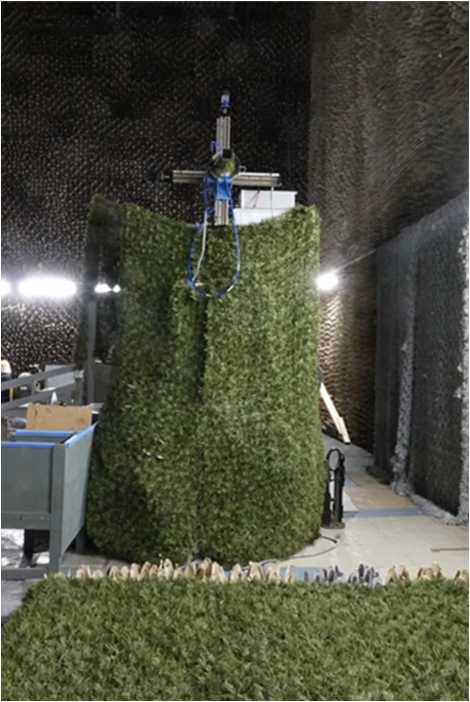

б) Координатное устройство
а) Поворотное устройство
Рисунок 4 - Общий вид поворотного и координатного устройств из состава комплекса электромеханических устройств стенда модификации ОТГ 3220
Рисунок 3 - Общий вид поворотного и координатного устройств из состава комплекса электромеханических устройств стенда модификации ОТА 563
б) Координатное устройство

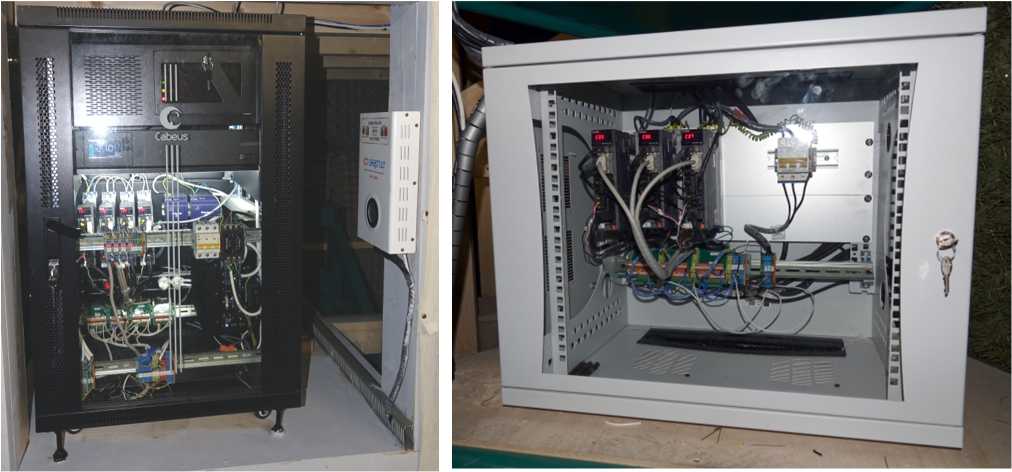

а) Шкаф А01 б) Шкаф А02
Рисунок 5 - Общий вид шкафов А01 и А02 из состава пульта оператора стенда модификации ОТА 563

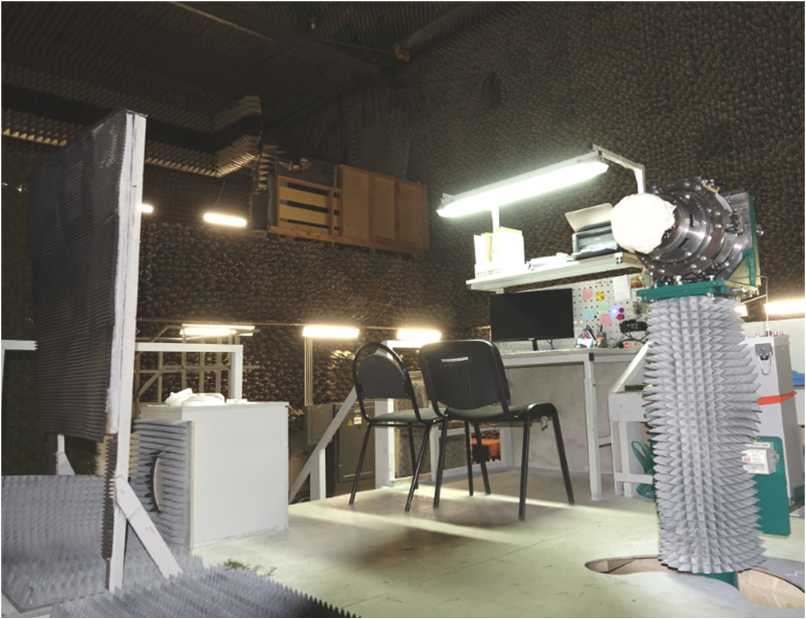

Рисунок 6 - Общий вид рабочего места из состава пульта оператора стенда модификации ОТА 563

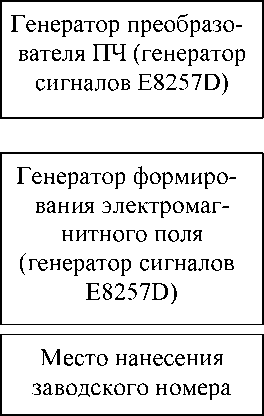

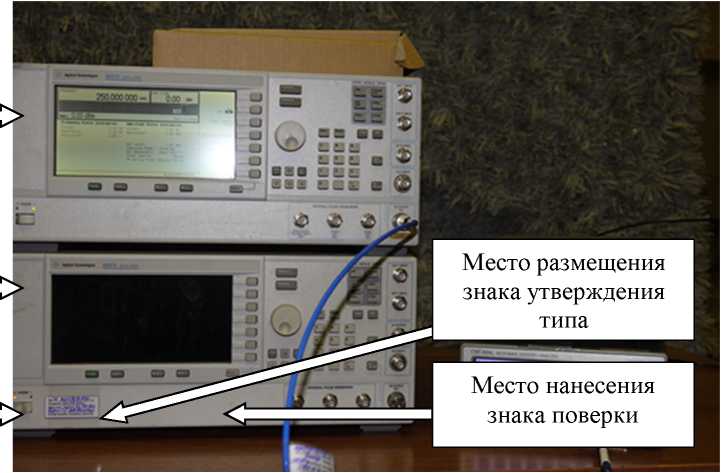

Рисунок 7 - Общий вид генераторов из состава КРО с указанием мест размещения знака
утверждения типа, знака поверки и заводского номера

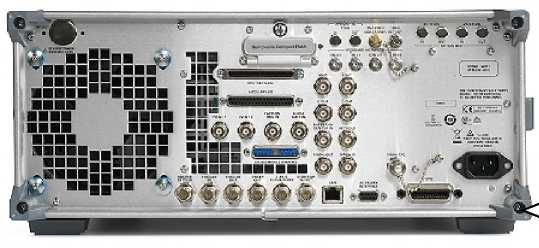

Рисунок 8 - Задняя панель генератора сигналов E8257D с указанием места пломбировки от
Место для пломбировки от несанкционированного доступа несанкционированного доступа
ПО стенда осуществляет:
- управление элементами стенда и процессом измерений;
- обработку результатов измерений и получение значений РТХ изделий;
- представление РТХ изделий в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и значений РТХ изделий.
П О стенда работает под управлением операционной системы Windows7.
Метрологически значимая часть ПО стенда представляет собой специализированные библиотеки «Библиотека программ «РРТХ» и «Библиотека программ «МАПС».
Специализированная библиотека «Библиотека программ «РРТХ» предназначена для расчета калибровочных коэффициентов, используемых для вычисления девиации радиопеленгатора прямоотсчетным методом суммарно разностной моноимпульсной системы радиопеленгации. Исполняемый файл- «rrth_stend_w32.dll».
Специализированная библиотека «Библиотека программ «МАПС» предназначена для управления работой АЦП и производит вычисления для расчета абсолютных значений амплитуды, фазы и частоты входных аналоговых сигналов. Исполняемый файл-«maps_stend_w32.dП».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | rrth stend w32.dll | maps stend w32.dll |
Номер версии (идентификационный номер) ПО | 1.0.0.0 | 1.0.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 86ac94db0bc248369fe817 a01d81da4005dc5dc5 (алгоритм SHA1) | 44673cd6b63b71c05bbc 216d9a35568597874838 (алгоритм SHA1) |
аблица 3 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон рабочих частот*, Гц | от 0,25409 до 20409 |
Пределы допускаемой абсолютной погрешности установки частоты, Г ц | ±1-103 |
Дискретность установки частоты, Г ц, не более | 0,0015 |
Мощность сигнала генератора, подаваемая на излучающую антенну, дБ [отн. 1 мВт] | от -20 до +15 |
Диапазон измерений коэффициента прохождения*, дБ по мощности | от -10 до +3 |
Пределы допускаемой абсолютной погрешности измерений коэффициента прохождения*, дБ по мощности | от ±0,13 до ±0,46 |
Диапазон воспроизведения девиации радиопеленгатора по азимуту*, ° | от -3 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведения девиации радиопеленгатора по азимуту*, ' | от ±1 до ±5 |
Диапазон воспроизведения девиации радиопеленгатора по элевации (углу места)*, ° | от -3 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведения девиации радиопеленгатора по элевации (углу места)*, ' | от ±1 до ±5 |
Диапазон измерения девиации радиопеленгатора по азимуту*, ' | от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерения девиации радиопеленгатора по азимуту*, ' | от ±1 до ±30 |
Диапазон измерения девиации радиопеленгатора по элевации (углу места)*, ' | от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерения девиации радиопеленгатора по элевации (углу места)*, ' | от ±1 до ±30 |
Диапазон перемещения и позиционирования антенны передающей в горизонтальной плоскости по координате X*, мм | от -250 до +250 |
Пределы допускаемой абсолютной погрешности позиционирования антенны передающей в горизонтальной плоскости по координате X*, мм | от ±1 до ±3 |
П Продолжение таблицы 3
Наименование характеристики | Значение |
Диапазон перемещения и позиционирования антенны передающей в вертикальной плоскости по координате Y*, мм | от -250 до +250 |
Пределы допускаемой абсолютной погрешности позиционирования антенны передающей в вертикальной плоскости по координате Y*, мм | от ±1 до ±3 |
Диапазон вращения вокруг оси симметрии антенны передающей вдоль оси излучения по координате I*, ° | от -270 до +270 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении вокруг оси симметрии антенны передающей вдоль оси излучения по координате I*,° | от ±1 до ±3 |
Диапазон вращения антенны приемной вокруг строительной оси по координате 6*, ° | от -270 до +270 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении антенны приемной вокруг строительной оси по координате 6*, ° | от ±1 до ±3 |
Диапазон вращения антенны приемной вокруг центра вращения изделия в горизонтальной плоскости (прокачки) по координате у*, ° | от -75 до +75 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении антенны приемной вокруг центра вращения изделия в горизонтальной плоскости (прокачки) по координате у*, ' | от ±1 до ±3 |
Диапазон вращения изделия в горизонтальной плоскости (прокачка) по координате а*, ° | от -75 до +75 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении изделия в горизонтальной плоскости (прокачка) по координате а*, ' | от ±1 до ±3 |
Диапазон вращения изделия в вертикальной плоскости (прокачка) по координате в*, ° | от -10 до+30 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении изделия в вертикальной плоскости (прокачка) по координате в*, ° | от ±1 до ± 3 |
Диапазон вращения изделия вокруг его строительной оси по координате е*, ° | от -270 до +270 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении изделия вокруг его строительной оси по координате е*, ° | от ±1 до ±3 |
Примечание: * Указаны предельные значения диапазонов и погрешностей измерений и воспроизведения физических величин, значения для конкретной модификации стенда измерительного указаны в его паспорте. |
Таблица 4 -Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры стенда измерительного, мм, не более | |
длина | 25000 |
ширина | 7000 |
высота | 7000 |
Параметры электропитания | |
напряжение переменного тока, В | от 198 до 242 |
частота переменного тока, Г ц | от 49 до 51 |
Рабочие условия эксплуатации | |
температура окружающего воздуха, °С | от +15 до +25 |
относительная влажность окружающего воздуха при температуре | |
+20 °С, %, | от 50 до 80 |
атмосферное давление, кПа | от 84 до 106,7 |
наносится на переднюю панель генератора формирования электромагнитного поля в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность стенда
Наименование | Обозначение | Количество, шт./экз. |
Стенд измерительный в составе: | ОТА595 | 1 |
Комплекс механических и электромеханических | ||
устройств | - | 1 |
Комплекс радиоизмерительного оборудования | - | 1 |
Пульт оператора | - | 1 |
Специальное ПО | - | 1 |
Паспорт | - | 1 |
Руководство по эксплуатации | ОТА 595 РЭ | 1 |
приведены в документе ОТА 595 РЭ «Стенды измерительные ОТА 595» разделе 4. Описание и работа стендов».
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ОТА 595 ТУ. Стенды измерительные ОТА 595. Технические условия.
Зарегистрировано поверок | 44 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
