| Номер в госреестре | 87200-22 |
| Наименование СИ | Установка для воспроизведения деформации |
| Обозначение типа СИ | УВИД-М |
| Изготовитель | Акционерное общество "Ордена Трудового Красного Знамени и ордена труда ЧССР опытное конструкторское бюро "ГИДРОПРЕСС" (АО ОКБ "ГИДРОПРЕСС"), Московская обл., г. Подольск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для воспроизведения деформации УВИД-М (далее - установка) предназначена для воспроизведения относительной деформации при определении характеристик тензорезисторов при градуировке, поверке и испытаниях.
Установка состоит из устройства нагружающего, балки градуировочной, прогибомера с головкой измерительной, пульта управления.
Устройство нагружающее состоит из станины с неподвижной траверсой, механизма нагружения и подвижной траверсы. Каждая траверса снабжена роликами, между роликами устанавливается балка градуировочная. Механизм нагружения состоит из электродвигателя, редуктора, ходового винта и подвижной траверсы. Пульт управления находится на станине и обеспечивает работу установки в ручном и автоматическом режиме.
Принцип действия установки основан на деформации балки постоянного сечения (градуировочной балки) по схеме чистого изгиба. В зависимости от прогиба балки определяется относительная деформация (далее - деформация) верхней и нижней поверхности балки.
К настоящему типу средства измерений относится Установка для воспроизведения деформации УВИД-М с заводским № 010, который выбит на панели управления в левом верхнем углу.
Нанесение знака поверки на средство измерений не предусмотрено

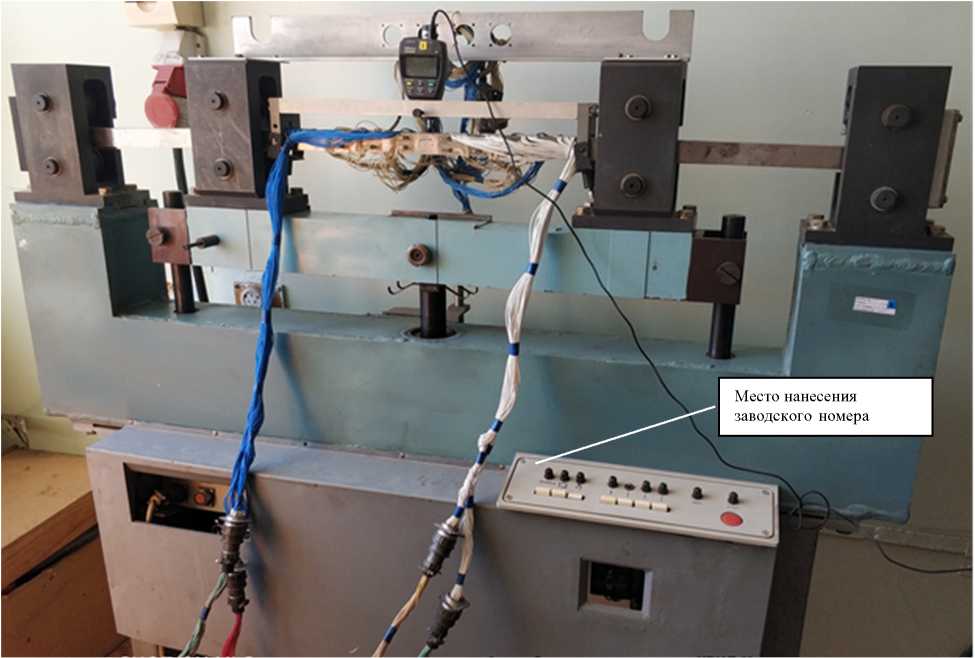

Общий вид установки с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид установки с указанием места нанесения заводского номера
Пломбирование установки не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых деформаций, млн-1 | ± 3000 |
| Пределы допускаемой относительной погрешности воспроизведения деформации в диапазонах от минус 3000 до минус 1000 млн-1 и св. 1000 до 3000 млн-1 включ., % | ±1,0 |
| Предел допускаемой абсолютной погрешности воспроизведения деформации в диапазоне от минус 1000 до 1000 млн-1 включ., млн-1 | ±10 |
| Гистерезис, мкм, не более | 3 |
| Временная нестабильность поддержания деформации 1000 млн-1 в течении 1 часа, млн-1, не более | 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Минимальное время нагружения балки до деформации 1000 млн-1, с, не более | 60 |
| Длина рабочего участка градуировочной балки, мм, не менее | 500 |
| Номинальная длина базы прогибомера, мм | 450 |
| Номинальные размеры градуировочной балки, мм: - ширина - длина - толщина | 30 1300 30 |
| Параметры электрического питания: напряжение питания, В частота напряжения питания, Г ц | 380 ±10 % 50 ± 0,5 |
| Потребляемая мощность, кВт, не более | 0,75 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 40 до 80 |
| Габаритные размеры, мм, не более - высота - длина - ширина | 1352 1370 450 |
| Масса, кг, не более | 268 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,9 |
| Срок службы, лет, не менее | 10 |
| Потребляемая мощность, кВт, не более | 0,75 |
наносится и на титульный лист руководства по эксплуатации типографским способом.
аблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Установка для воспроизведения деформации | УВИД-М | 1 шт. |
| Руководство по эксплуатации | № 514 - 388 | 1 экз. |
| Методика поверки | - | 1 экз |
приведены в разделе 1.4 «Принцип действия установки» Руководства по эксплуатации. № 514 - 388.
«Метрологическое обеспечение. Локальная поверочная схема для средств измерений деформации». Утверждена АО ОКБ «ГИДРОПРЕСС» июле 2022 г.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
