Весы платформенные электронные Промвес-ПЛ, 87205-22

Назначение

Весы платформенные электронные Промвес-ПЛ (далее - весы) предназначены для измерения массы грузов в статическом режиме.

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора (терминала) и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

Весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительных датчиков и терминала.

ГПУ представляет собой весовую платформу, размещенную на опорах, в которых установлены тензорезисторные весоизмерительные датчики. У весов с максимальной нагрузкой от 1000 до 8000 кг ГПУ может состоять из 2 платформ, свыше 8000 до 40000 кг -до 5 платформ.

В весах используются:

- датчики весоизмерительные тензорезисторные SB, SQ, IL, AM, производства фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd, Китай (номер в Федеральном информационном фонде 77382-20);

- датчики весоизмерительные тензорезисторные Single shear beam типа H8C, производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай (номер в Федеральном информационном фонде 55371-19);

- датчики весоизмерительные тензорезисторные Bend Beam типа L6 (L6C, L6D, L6E, L6E3, L6F, L6G, L6H5, L6J, L6L, L6N, L6Q, L6T, L6W), производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай (номер в Федеральном информационном фонде 55198-19);

- датчики весоизмерительные тензорезисторные BSA и BCA, производства фирмы «CAS Corporation», Корея (номер в Федеральном информационном фонде 51261-12).

В качестве терминала в весах используются:

- приборы весоизмерительные КСК18, производства ООО «Вектор-ПМ», г. Пермь, ООО «Трабис», г. Пермь (номер в Федеральном информационном фонде 68544-17);

-        приборы весоизмерительные ТИТАН 6 и ТИТАН 12, производства ООО «ЗЕМИК»,

г. Ростов-на-Дону (номер в Федеральном информационном фонде 72048-18).

Управление весами осуществляется с помощью функциональной клавиатуры терминала и (или) персонального компьютера (ПК). Передача данных на ПК, принтер и другие периферийные устройства осуществляется через интерфейс RS232.

Весы выпускаются однодиапазонными в двадцати семи модификациях, отличающихся значениями максимальной нагрузки, ценой поверочного деления, габаритными размерами и исполнением ГПУ.

Весы при заказе имеют обозначение вида Промвес-ПЛ-Мах[1]-Д, где Промвес-ПЛ - обозначение типа;

Max - максимальная нагрузка весов, кг (см. таблицу 4);

[1] - размер ГПУ (длина х ширина), м (см. таблицу 6);

Д - условное обозначение исполнения платформы ГПУ (П - напольная; Н - низкопрофильная, ВЖ - для взвешивания животных; ДФ - с демпфирующим устройством).

В весах предусмотрены следующие устройства и функции:

- устройство первоначальной установки нуля весов (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство полуавтоматической установки нуля (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.2);

- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

- устройство предварительного задания массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.5);

- сигнализации о перегрузке.

На ГПУ установлена маркировочная табличка, содержащая следующую информацию:

- наименование предприятия-изготовителя;

- обозначение весов;

- заводской номер весов;

- класс точности весов;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значение поверочного деления (e);

- значение действительной цены деления (d);

- знак утверждения типа;

- год выпуска.

Корпус весов изготавливают из стали, окрашиваемой в цвета, которые определяет изготовитель.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения указан на маркировочной табличке, расположенной на ГПУ, фотохимическим способом.

Для защиты терминалов от непреднамеренных и преднамеренных изменений изготовителем предусмотрена пломбировка корпуса. Схема пломбировки от несанкционированного доступа терминалов представлена на рисунке 2.

Общий вид весов представлен на рисунке 1, общий вид терминалов и схема пломбировки - на рисунке 2, место нанесения заводского номера и знака утверждения типа - на рисунке 3.

в)

д)

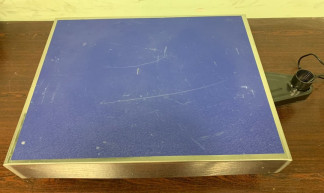

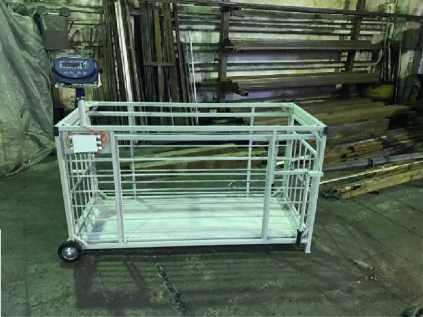

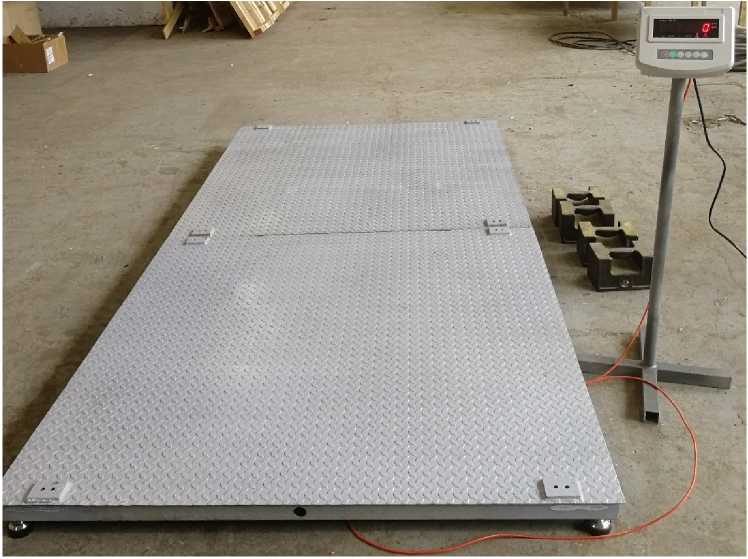

Рисунок 1 - Общий вид весов

а) - напольное исполнение ГПУ (П); б) - для взвешивания животных (ВЖ);

в) - низкопрофильное (Н); г) - с демпфирующим устройством (ДФ);

д) - напольное исполнение ГПУ (П) с двумя платформами.

а)                                                            б)

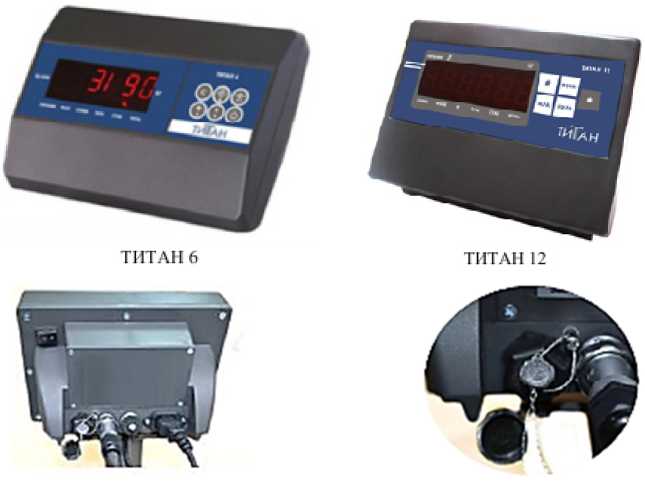

Рисунок 2 - Общий вид и схема пломбировки терминалов а) - приборы весоизмерительные КСК18, б) приборы весоизмерительные ТИТАН 6 и ТИТАН 12

Место нанесения заводского номера

Место нанесения знака утверждения типа

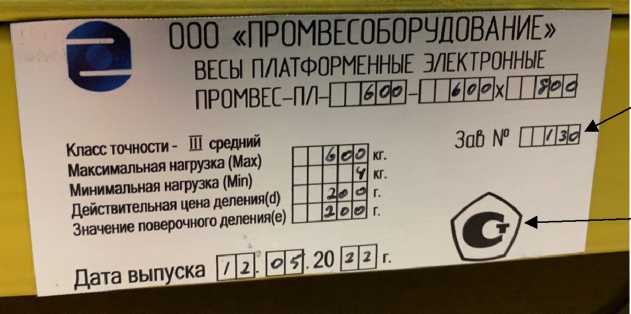

Рисунок 3 - Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) весов представлено программным обеспечением терминалов.

Встроенное ПО приборов весоизмерительных КСК используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу через меню прибора.

Уровень защиты программного обеспечения приборов весоизмерительных КСК «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО приборов весоизмерительных КСК

Доступ к изменению метрологически значимых параметров встроенного ПО приборов весоизмерительных ТИТАН осуществляется в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений контролируемых параметров предусмотрен несбрасываемый счетчик. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу через меню прибора.

Уровень защиты программного обеспечения приборов весоизмерительных ТИТАН «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО приборов весоизмерительных ТИТАН

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Габаритные размеры и масса весов

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, установленную на ГПУ, фотохимическим способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» документа «Весы платформенные электронные Промвес-ПЛ. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

ТУ 28.29.31-001-39914644-2021 Весы платформенные электронные Промвес-ПЛ.

Технические условия.
