| Номер в госреестре | 87209-22 |
| Наименование СИ | Резервуары стальные горизонтальные |
| Обозначение типа СИ | РГС |
| Изготовитель | Акционерное общество "Региональный деловой центр Томской области" (АО "РДЦ ТО"), г. Томск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары изготовлены в следующих модификациях: РГС-40, РГС-85.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенных уровней, соответствующих объемам (вместимостям), приведенным в градуировочных таблицах резервуаров.
Резервуары стальные горизонтальные цилиндрические представляют собой стальные горизонтальные емкости с эллиптическими и в виде усеченного конуса днищами.
Расположение резервуаров - подземное.
Резервуары РГС - 40 с заводским номером 521 и РГС-85 с заводским номером 942080 располагаются на территории Акционерного общества «Региональный деловой центр Томской области».
Эскизы резервуаров стальных горизонтальных цилиндрических РГС представлены на рисунках 1,2.
Заводские номера наносятся на маркировочные таблички резервуаров печатным способом и обеспечивают их идентификацию. Маркировочные таблички резервуаров представлены на рисунках 3,4.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-40, РГС-85 не предусмотрено.
Знак поверки наносится на свидетельство о поверке при наличии и в градуировочную таблицу.

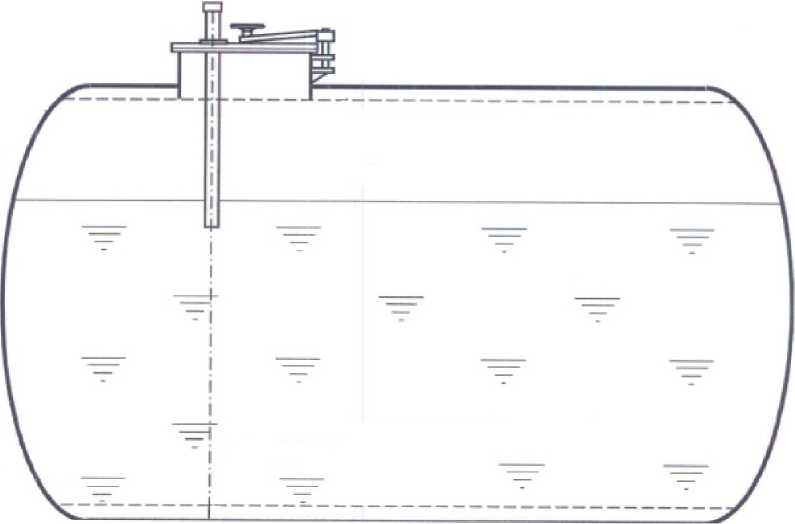

Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГС - 40

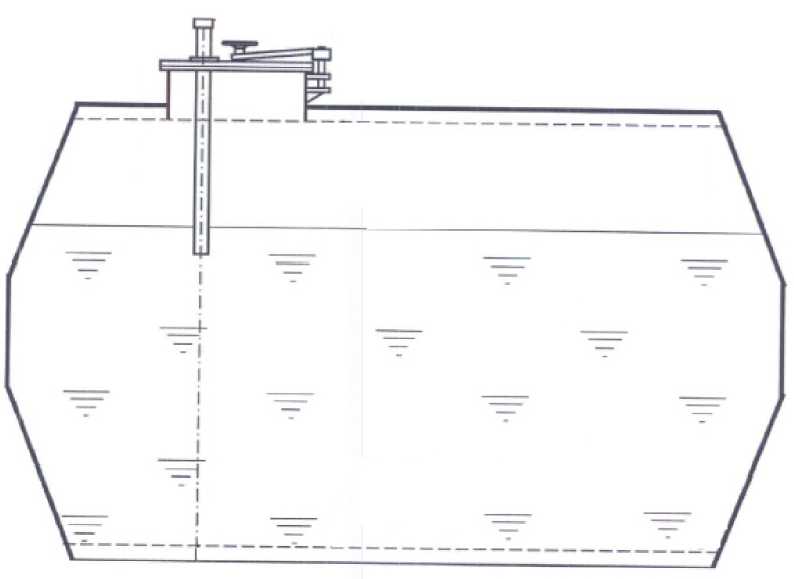

Рисунок 2 - Эскиз резервуара стального горизонтального цилиндрического РГС - 85

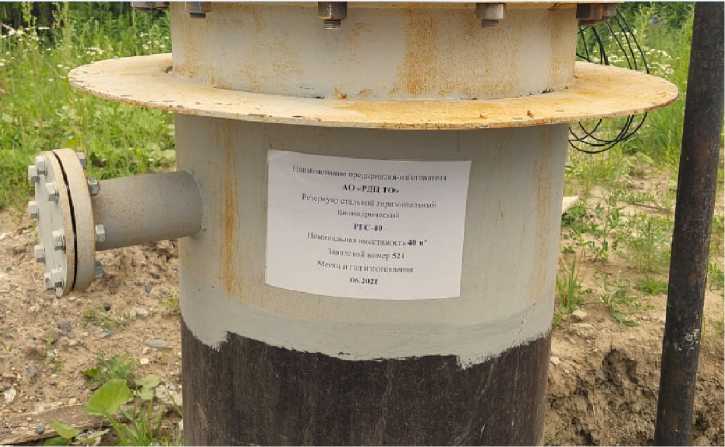

Рисунок 3 - Маркировочная табличка резервуара РГС-40

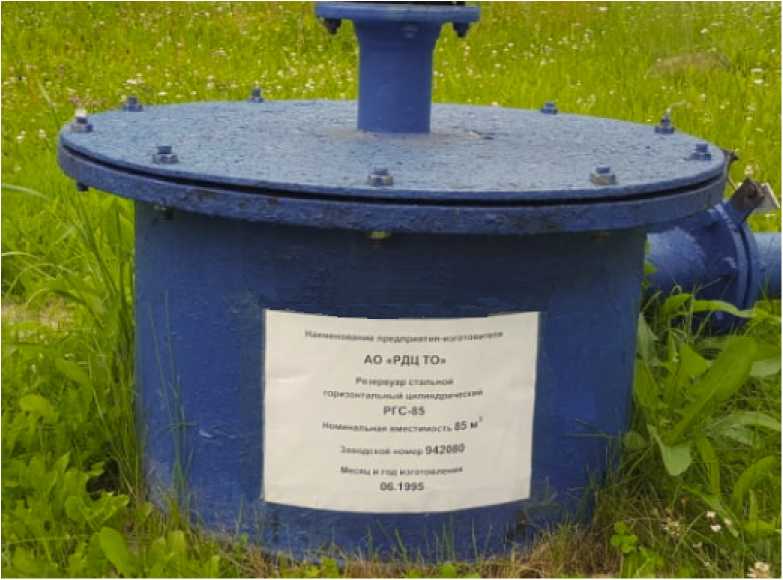

Рисунок 4 - Маркировочная табличка резервуара РГС-85
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-40 | РГС-85 | |
| Номинальная вместимость, м3 | 40 | 85 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,2 | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским методом.
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-40 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС-40. Паспорт | — | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-85 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС-85. Паспорт | — | 1 экз. |
приведены в паспорте (раздел 7 «Заметки по эксплуатации»).
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 7 февраля 2018 г. № 256.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
