| Номер в госреестре | 87210-22 |
| Наименование СИ | Ротаметры поплавковые |
| Обозначение типа СИ | МЕРА |
| Изготовитель | Общество с ограниченной ответственностью "Мера" (ООО "Мера"), г. Владимир |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры поплавковые МЕРА предназначены для измерений объемного расхода плавно меняющихся однородных потоков чистых и слабозагрязненных жидкостей.
Конструкция ротаметров поплавковых МЕРА состоит из конической трубки, имеющей переменную площадь сечения по высоте, поплавка специальной формы. В конструкцию ротаметров поплавковых МЕРА может входить центральная направляющая в виде металлического стержня и концевые выключатели, при этом поплавки комплектуются неодимовыми магнитами. Шкала наносится непосредственно на коническую трубку.
Принцип действия ротаметров поплавковых МЕРА основан на воздействии на поплавок потока измеряемой среды, который вызывает его вертикальное перемещение, при этом положению поплавка соответствует определенное значение расхода. При перемещении поплавка площадь проходного сечения между наибольшим диаметром поплавка и внутренним диаметром конической трубки изменяется таким образом, что перепад давления по обе стороны поплавка остается постоянным.
По мере достижения поплавком уровня верхнего или нижнего концевого выключателя от него подается соответствующий установленному расходу жидкости сигнал на открытие или закрытие контактов.
К данному типу ротаметров относятся ротаметры поплавковые МЕРА следующих модификаций МЕРА LZS-15EP, МЕРА LZS-15EF, МЕРА LZS-15EPP, МЕРА LZS-25EP, МЕРА LZS-25EF, МЕРА LZS-25EPP, МЕРА LZS-32EP, МЕРА LZS-32EM, МЕРА LZS-32EF, МЕРА LZS-32EPP, МЕРА LZS-50EP, МЕРА LZS-50EM, МЕРА LZS-50ES, МЕРА LZS-15EPC, МЕРА LZS-15EFC, МЕРА LZS-25EPC, МЕРА LZS-25EFC.
Модификации отличаются диаметрами условного прохода (в обозначении модификации обозначены цифрами 15, 25, 32 и 50), диапазонами измерений объемного расхода и типами присоединений:
ЕР - клеевое подсоединение;
EF - резьбовое подсоединение (внутренняя резьба);
ЕРР - под приварку PPR трубы;
ЕМ - резьбовое подсоединение (наружная резьба);
ES - фланцевое подсоединение;
ЕРС - клеевое подсоединение;
EFC - резьбовое подсоединение (внутренняя резьба).
Нанесение знака поверки на ротаметры поплавковые МЕРА не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается на корпусе ротаметра в виде цифрового или буквенно-цифрового обозначения методом печати.

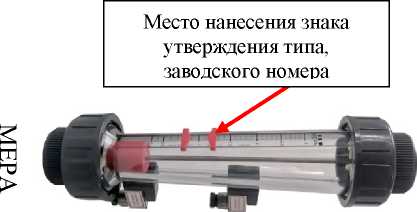

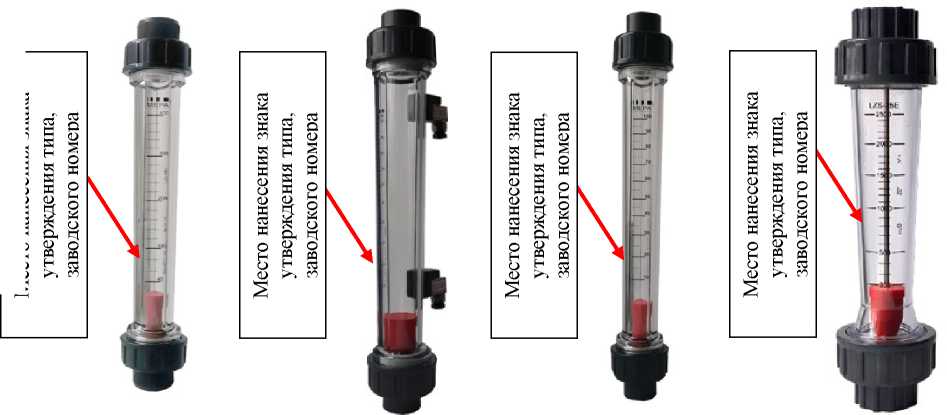

Общий вид средства измерений с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунке 1.
Место нанесения знака I I Место нанесения знака
МЕРА
МЕРА
МЕРА
LZS-15EF-40-400 LZS-15EP-25-250 LZS-15EPP-25-250 LZS-15EFC-40-400
с концевыми
выключателями
МЕРА МЕРА МЕРА МЕРА
LZS-15EFC-40-400 LZS-15EPC-10-100 LZS-15EPC 10-100 LZS -25EF 200-2500
с концевыми выключателями
Е я й 3 л
о
я о д к о
2
К
to £ я й 3 л
о й sa 2 К
о д к о со
Место нанесения зна1 утверждения типа, заводского номера
10
W
выключателями
Место нанесения знака утверждения типа, заводского номера
МЕРА МЕРА МЕРА МЕРА
LZS-25ЕР 200-2500 LZS-25EPP 200- LZS-25EFC 100- LZS-25EFC 100-
2500 1000 с концевыми 1000
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа, заводского номера
Место нанесения зна1 утверждения типа, заводского номера
Лист № 3
Всего листов 7
Е я й 3 л
о
Место нанесения знака утверждения типа, заводского номера
о
я о д к л> со со 2 К
to £ я й 3 л
о й sa 2 К
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа. ЧЯПЛТТСКПГП ИПА/ГРПЯ
я о д к л> со со 2 К
Место нанесения знака утверждения типа, заводского номера
МЕРА МЕРА МЕРА МЕРА
LZS-32EM 0,3-3 LZS-32EM 0.4-4 LZS-32EP 0.4-4 LZS-32EP 0.4-4
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа, заводского номера
Место нанесения знака утверждения типа, заводского номера
Лист № 4
Всего листов 7

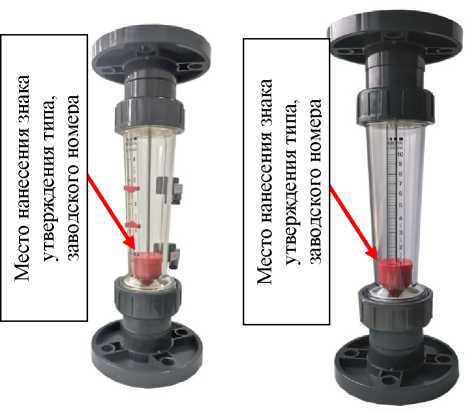

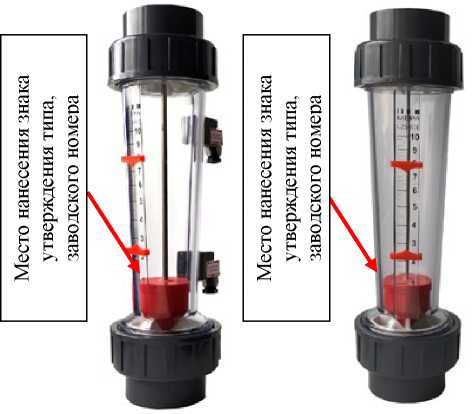

МЕРА МЕРА
LZS-50EP 1-10 LZS-50EP 1-10
МЕРА МЕРА
LZS-50ES 0,4-4 LZS-50ES 1-10
с концевыми выключателями
с концевыми выключателями
Рисунок 1 - Общий вид средства измерений, место нанесения заводского номера, знака утверждения типа средства измерений
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода (вода при температуре 20 °C), м3/ч: | от 0,005 до 0,05 от 0,01 до 0,1 от 0,016 до 0,16 от 0,025 до 0,25 от 0,040 до 0,4 от 0,060 до 0,6 |
| - модификации МЕРА LZS-15EP, МЕРА LZS-15EPC, МЕРА LZS-15EF, МЕРА LZS-15EFC, МЕРА LZS-^ЕРР | |
| - модификации МЕРА LZS-25EP, МЕРА LZS-25EPC, МЕРА LZS-25EF, МЕРА LZS-25EFC, МЕРА LZS-25EРP | от 0,10 до 1 от 0,14 до 1,4 от 0,16 до 1,6 от 0,3 до 2,3 от 0,2 до 2,5 |
| - модификации МЕРА LZS-32EР, МЕРА LZS-32EМ, МЕРА LZS-32EF, МЕРА LZS-32EРP | от 0,3 до 3 от 0,4 до 4 от 0,6 до 6 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| - модификации МЕРА LZS-50EP, МЕРА LZS-50EM, МЕРА LZS-50ES | от 0,4 до 4 от 0,6 до 6 от 1 до 10 от 1,3 до 13 от 1,6 до 16 |
| Пределы допускаемой приведенной погрешности измерений объемного расхода к максимальному значению диапазона измерений, % | ±4 |
| Вариация показаний, % | 4 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость |
| Максимальная вязкость измеряемой среды, мПа^с | 5 |
| Температура измеряемой среды, °С | от 0 до +60 |
| Давление измеряемой среды, МПа, не более | 0,6 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, %, не более | от -5 до +40 98 |
| Средний срок службы, лет | 6 |
наносится на корпус ротаметров методом тампонной печати, на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ротаметр поплавковый МЕРА | МЕРА LZS-^ЕР или МЕРА LZS-15EF или МЕРА LZS-^ЕРР или МЕРА LZS-25EР или МЕРА LZS-25EF или МЕРА LZS-25EРP или МЕРА LZS-32EР или МЕРА LZS-32EМ или МЕРА LZS-32EF или МЕРА LZS-32EРP или МЕРА LZS-50EР или МЕРА LZS-50EM или МЕРА LZS-50ES или МЕРА LZS-^ЕРС или МЕРА LZS-15EFC или МЕРА LZS-25EРС или МЕРА LZS-25EFC | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе «Описание» паспорта.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении
Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-91021350-2018 Ротаметры поплавковые МЕРА. Технические условия.
| Зарегистрировано поверок | 53 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
