| Номер в госреестре | 87213-22 |
| Наименование СИ | Приборы измерения продольной ровности |
| Обозначение типа СИ | ПКР-3М |
| Изготовитель | Общество с ограниченной ответственностью "Спецдортехника" (ООО "Спецдортехника"), г. Саратов |
| Год регистрации | 2022 |
| Срок свидетельства | 27.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы измерения продольной ровности ПКР-3М предназначены для измерения относительных высотных отметок на поверхностях с твёрдым покрытием в продольном направлении.
Принцип работы прибора измерения продольной ровности ПКР-3М (далее -профилометра) заключается в последовательном измерении угла между прямой, проходящей через две точки опоры, расположенными на расстоянии 250 мм и горизонтом. По этому углу рассчитывается перепад высот между двумя точками опоры.
Принцип измерения высотных отметок основан на измерении угла, образованного отрезком, проведенным между двумя точками на дорожном покрытии, относительно уровня горизонта.
Последовательно, шаг за шагом, перемещаясь вдоль линии траектории, определяются высотные отметки с интервалом 250 мм.

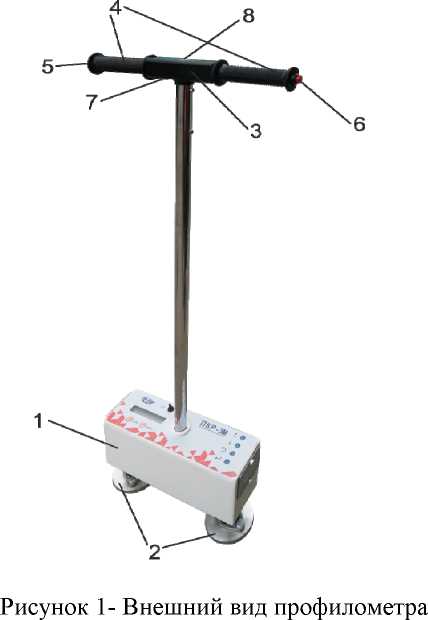

Внешний вид профилометра изображен на рисунке 1. Профилометр состоит из измерительного блока (1), к которому прикреплены две опоры (2) посредством шарнирного соединения, позволяющее им свободно вращаться относительно точки опоры.
Сверху к измерительному блоку жёстко закреплена рукоятка (3) с двумя ручкам (4). На ручках имеются кнопки для фиксации результата измерений A (5) и B (6). В центре крепления ручек расположен узел, содержащий излучатель звука (7) и пузырьковый уровень (8).

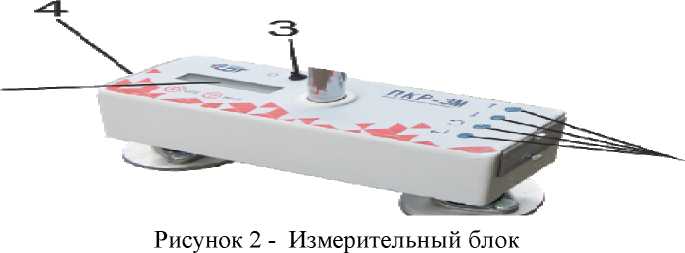

Лицевая панель измерительного блока изображена на рисунке 2. На ней расположены дисплей (1), кнопки управления (2) и тумблер включения питания (3), маркировочная табличка (4).
Место для нанесения знака поверки не предусмотрено, так как условия эксплуатации не обеспечивают сохранность знака поверки на протяжении рекомендуемого интервала между поверками.
Заводской номер, состоящий из цифр и указываемых через дефис 4 цифр года изготовления средства измерений, наносятся фотохимическим способом на маркировочную табличку, устанавливаемую на боковую стенку измерительного блока.

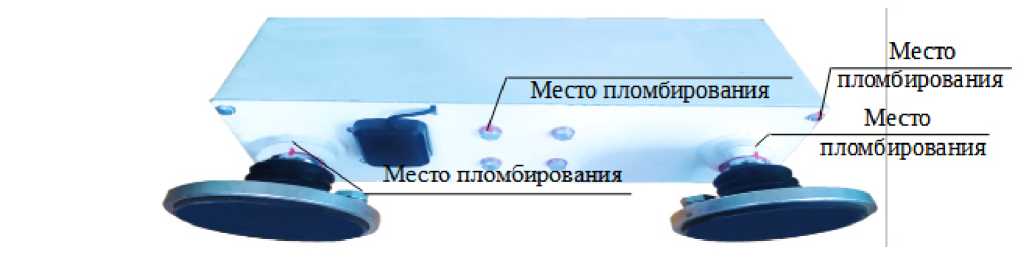

После приемки профилометра должно быть произведено пломбирование. Пломбами должны быть закрыты места крепления крышки измерительного блока. Пломбирование выполняется краской. Места пломбирования прибора измерения продольной ровности ПКР-3М изображены на рисунке 3.
Рисунок 3 - Места пломбирования прибора измерения продольной ровности ПКР-3М
Прибор измерения продольной ровности ПКР-3М имеет программное обеспечение «ПКР-3М» (далее - ПО), которое предназначено для установки на компьютер или ноутбук с операционной системой Microsoft Windows. Программное обеспечение «ПКР-3М» предназначено для получения и обработки результатов измерений профилометра.
Идентификационные данные ПО, приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ПКР-3М |
| Номер версии (идентификационный номер) программного обеспечения | 2.1.0.139 |
| Цифровой идентификатор программного обеспечения | 73CA43F8 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 |
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО — высокий.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины участков, м | от 1 до 3500 |
| Шаг измерения длины участков, м | 0,25 |
| Пределы допускаемой относительной погрешности измерений длины участков, % | ± 0,1 |
| Диапазон измерения разности высот между измерительными опорами, мм, не более | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений разности высот между измерительными опорами, мм | ± 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры профилометра в транспортном состоянии, мм, не более: | 350 |
| - длина | 100 |
| - ширина - высота | 1080 |
| Масса профилометра, кг, не более | 10 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от - 5 до + 40 80 |
| Номинальное напряжение питания, В | 12 |
| Потребляемый ток, мА, не более | 200 |
| Среднее время работы от аккумулятора в режиме измерений, ч, не менее | 20 |
| Проводной интерфейс для связи с компьютером | USB |
| Количество участков в памяти, шт., не более | 99 |
| Средний срок службы профилометра, лет, не менее | 5 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, устанавливаемую на измерительном блоке.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Прибор измерения продольной ровности | ПКР-3М | 1 |
| Несъёмная аккумуляторная батарея 12 В, 4,5 А-ч, 90x70x107 мм | 1 | |
| Зарядное устройство | 1 | |
| Инструкция по эксплуатации зарядного устройства | 1 | |
| Кабель USB для подключения к компьютеру | 1 | |
| USB - носитель с программным обеспечением | 1 | |
| Руководство по эксплуатации | СДТ 811.00.00.000 РЭ | 1 |
| Методика поверки | 1 | |
| Руководство пользователя программы ПКР-3М | СДТ 811.00.00.000 РП | 1 |
| Талон гарантийный | 1 | |
| Чехол | 1 |
Приведены в разделе 2 руководства по эксплуатации СДТ 811.00.00.000 РЭ.
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;
ТУ 26.51.66.190-120-93000278-2021 «Прибор измерения продольной ровности ПКР-3М».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
