Приборы оптические координатно-измерительные бесконтактные Shining 3D, 87214-22

Назначение

Приборы оптические координатно-измерительные бесконтактные Shining 3D (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

Описание

Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые, с помощью лазерных излучателей линии синего диапазона спектра формирует на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводиться вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производиться на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания.

На корпусе приборов с тыльной стороны располагаются шесть многофункциональных клавиши, позволяющих изменить режим работы, настройки сканирования, масштаб отображения сканируемого объекта в программе обработки, а также разъём для подключения кабеля соединения с персональным компьютером. В верхней части приборов располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части приборов располагаются разъёмы для подключения кабелей передачи данных и питания. С фронтальной стороны расположены лазерные излучатели, камеры и кнопка проведения измерений.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы Einscan HX имеют два режима работы: Laser Scan- стандартный режим работы для сканирования объектов с поверхностью сложной формы, Rapid Scan - быстрый режим сканирования для объектов с поверхностью, не имеющей решётчатой структуры и глубоких отверстий.

Приборы выпускаются в четырёх модификациях: Einscan HX, Freescan UE7, Freescan UE11, Freescan UE PRO, которые различаются между собой метрологическими и некоторыми техническими характеристиками.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из и букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

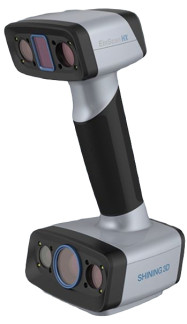

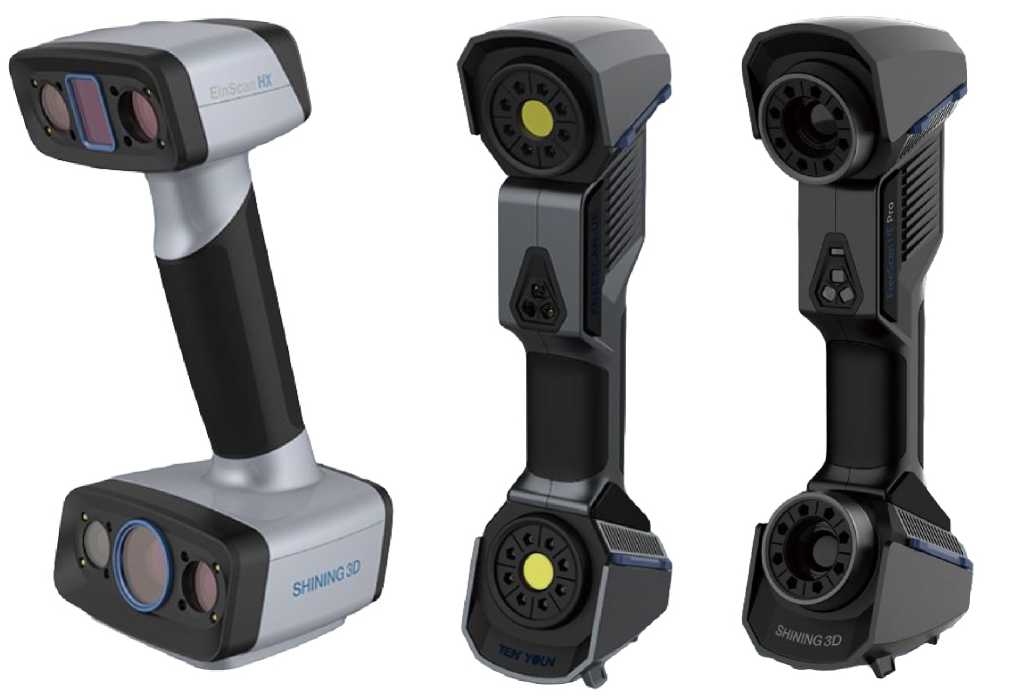

Общий вид приборов приведён на рисунке 1.

а)                                    б)                              в)

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных

Shining 3D модификаций: а) Einscan HX; б) Freescan UE7, Freescan U11; в) Freescan UE PRO

Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.

Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

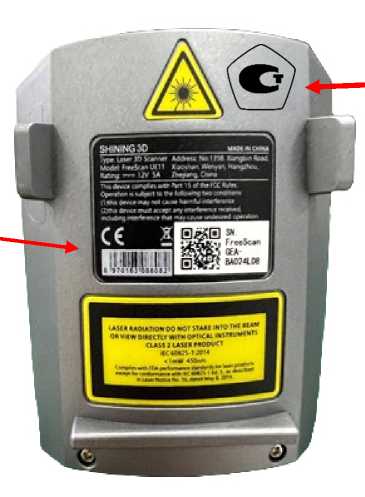

Место нанесения маркировочной наклейки с заводским номером средства измерений

Место нанесения знака утверждения _ типа средства измерений

Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского

(серийного) номера прибора и место нанесения знака утверждения типа.

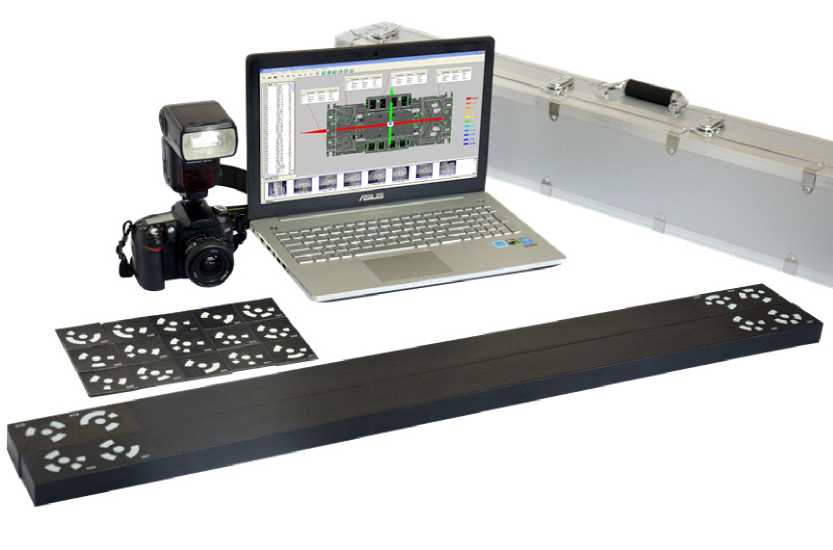

Для повышения точности измерений возможно использование прибора оптического координатно-измерительного фотограмметрического DigiMetric (далее - устройство DigiMetric), состоящего из цифровой фотокамеры и входящих в комплект специальных масштабных мер, кодированных меток, а также программного обеспечения. При помощи данного устройства проводиться построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.Общий вид прибора оптического координатноизмерительного фотограмметрического DigiMetric приведён на рисунке 4.

Рисунок 4 - Общий вид прибора оптического координатно-измерительного фотограмметрического DigiMetric

Программное обеспечение

Приборы, в зависимости от модификации, работают под управлением метрологически значимого программного обеспечения (далее - ПО), EXScan HX или FreeScan UE установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений. ПО DigiMetric не предназначено для проведения измерений. ПО DigiMetric служит для объединения полученных снимков в один массив и дальнейшего экспорта в ПО FreeScan UE.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится методом наклеивания на нижнюю часть корпуса прибора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность приборов

Сведения о методах измерений

приведены в:

- разделе 3 «Эксплуатация» документа «Приборы оптические координатно-измерительные бесконтактные Shining 3D модификаций Freescan UE7, Freescan UE11, Freescan UE PRO.

Руководство по эксплуатации.»

- в разделе 7 «Сканирование» документа «Приборы оптические координатно-измерительные бесконтактные Shining 3D модификации Einscan HX. Руководство по эксплуатации.»

Нормативные документы
