Номер в госреестре | 87217-22 |
Наименование СИ | Газоанализаторы оксида углерода с выносными датчиками углеводородов стационарные |
Обозначение типа СИ | Омолон-104 |
Изготовитель | Общество с ограниченной ответственностью "ПОЛИТЕХФОРМ-М" (ООО "ПОЛИТЕХФОРМ-М"), г. Москва |
Год регистрации | 2022 |
Срок свидетельства | 27.10.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Газоанализаторы оксида углерода с выносными датчиками углеводородов стационарные Омолон-104 (далее - газоанализаторы) предназначены для контроля содержания концентраций оксида углерода и взрывоопасных газов (метан, пропан, гексан, бутан, пентан, циклопентан, пропилен, пары бензина неэтилированного, бензина авиационного, керосина, дизельного топлива, Уайт-спирита, топлива для реактивных двигателей, авиационного топлива) в воздухе жилых и производственных помещений.
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (датчиков), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора.
Газоанализаторы представляют собой стационарные электронные измерительные приборы с диффузионным отбором пробы, состоящие из блока контроля и управления (далее - БКУ) (Рисунок 1) со встроенным датчиком для измерений оксида углерода и выносными датчиками с термокаталитическими сенсорами для измерений концентраций углеводородов (до 3-х штук) (Рисунок 2), подключаемых к БКУ.
Газоанализаторы имеют настраиваемые пороги срабатывания сигнализации.
Блок контроля и управления предназначен для обеспечения:
- самодиагностики газоанализатора при включении с выдачей на дисплей сообщения о статусе процесса;
- контроля и записи во встроенный архив системных и аварийных событий с привязкой к дате и времени;
- ведения журнала измерений по каждому из каналов с привязкой к дате и времени;
- выдачи светового и звукового сигналов;
- коммутации контактов встроенных реле для управления внешними устройствами;
- управления запорным электромагнитным клапаном через отдельный управляющий выход;
- передачу информации по интерфейсу RS-485 по протоколу MODBUS RTU;
- вывода на дисплей информации о датчиках (количество датчиков, технические параметры, значения установленных порогов, информация об ошибках связи, время работы датчиков, серийный номер датчика).

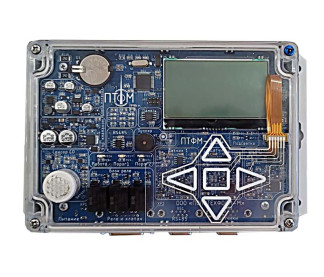

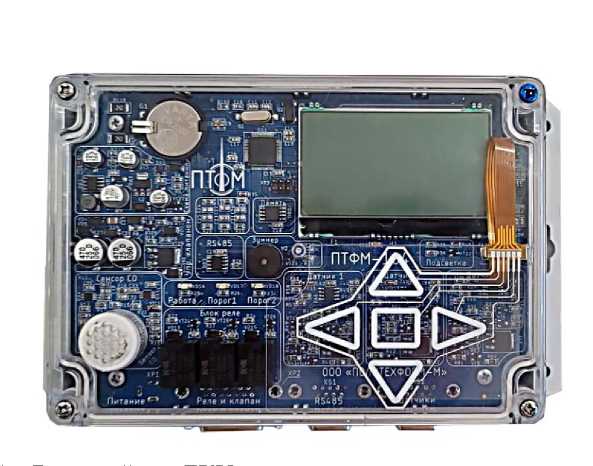

Рисунок 1 - Внешний вид БКУ газоанализаторов оксида углерода с выносными датчиками углеводородов стационарных Омолон-104

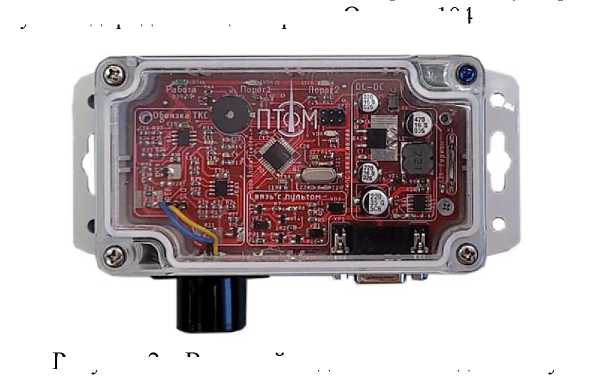

Рисунок 2 - Внешний вид выносного датчика углеводородов
В блок контроля и управления встроен трёхэлектродный электрохимический сенсор, предназначенный для измерений концентрации оксида углерода. В электрохимическом сенсоре в качестве чувствительного элемента выступает электрохимическая ячейка с заполненным электролитом пространством между катодом и анодом. Контролируемый газ поступает на измерительный электрод, высвобождающиеся при этом электроны проходят через электролит и электрод сравнения, формируя сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации детектируемого газа.
В датчиках для контроля содержания углеводородов в атмосферном воздухе применяются термокаталитические сенсоры. Принцип работы термокаталитического сенсора основан на изменении электрического сопротивления платиновой проволоки вследствие ее нагрева за счёт тепла, выделяющегося при протекании термохимической реакции горения газа в присутствии катализатора. Датчики подключают к БКУ линиями связи, обеспечивающими электропитание датчиков и обмен измерительной информации.
Заводской номер наносится методом лазерной гравировки на правой боковой стенке корпуса БКУ газоанализатора и выносного датчика (Рисунок 3). Знак утверждения типа наносится под заводским номером соответственно.
Рисунок 3 - Схема нанесения заводского номера
Пломбированию подлежит один винт крышки БКУ и крышки датчика методом нанесения контрастной эмали (Рисунок 4).

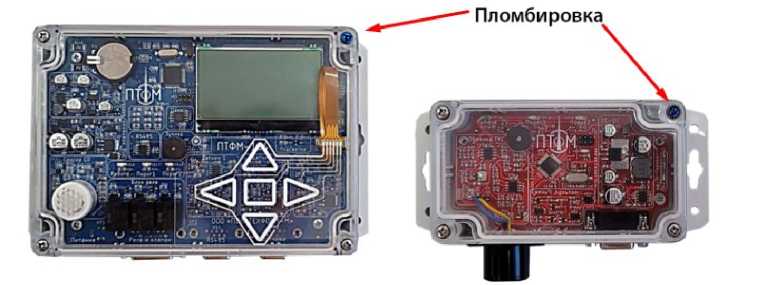

Рисунок 4 - Схема пломбировки газоанализатора от несанкционированного доступа
Нанесение знака поверки на газоанализаторы не предусмотрено.
Программное обеспечение позволяет контролировать выполнение анализа, запускать и останавливать процесс измерения, включать и отключать подключенные датчики, отображать результаты измерений.
Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | ПТФМ-104 |
Номер версии (идентификационный номер) ПО | Не ниже 1.0 |
Цифровой идентификатор ПО | B8A1894 |
Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 2 - Метрологические характеристики газоанализаторов оксида углерода с выносными датчиками углеводородов стационарные Омолон-104
Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
Углеводороды1) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ±3 % НКПР |
Оксид углерода | от 0 до 500 мг/м3 | от 0 до 250 мг/м3 | ± (4 + 0,2^Свх*) мг/м3 |
Примечание: 1) - градуировка газоанализаторов осуществляется изготовителем по одному из следующих компонентов: метан, пропан, бутан, пентан, гексан, пропилен, циклопентан, пары бензина, керосина, дизельного топлива, уайт-спирита, топливо для реактивных двигателей, авиационный бензин, авиационное топливо. 2) - Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002. Свх - значение содержания определяемого компонента, массовая концентрация, мг/м3. |
Продолжение таблицы 2
Наименование характеристики | Значения |
Пороги срабатывания сигнализации: - углеводороды, % НКПР - массовая концентрация оксида углерода, мг/м3 | 10; 20 20; 100 |
Время срабатывания сигнализации, с, не более | 25 |
Время установления показаний Т90, с, не более: - углеводороды - оксид углерода | 15 45 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 оС от нормальной температуры (20 оС), доля основной погрешности | ± 0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значения |
Габаритные размеры (длина^ширина^высота), мм, не более: - БКУ - датчика | 200х125х60 150х90х45 |
Масса, кг, не более: - БКУ - датчика | 0,5 0,2 |
Параметры электрического питания: - напряжение постоянного тока, В | 24 |
Продолжение таблицы 3
Наименование характеристики | Значения |
Условия эксплуатации: температура окружающей среды, °С: - для БКУ - для датчика относительная влажность, %, не более | от -20 до +50 от -40 до +60 98 |
знак утверждения типа наносится на шильдик газоанализатора и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Г азоанализатор оксида углерода с выносными датчиками углеводородов стационарный Омолон-104 | - | 1 шт. (по заказу) |
Блок питания | - | 1 шт. |
Комплект монтажных частей | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | - | 1 экз. |
методики измерений приведены в документе: «Газоанализаторы оксида углерода с выносными датчиками углеводородов стационарные Омолон-104 Руководство по эксплуатации ГКПС 109.00.00.000РЭ».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования»;
ТУ 26.51.53.110-002-45167996-2020 Газоанализаторы оксида углерода с выносными датчиками углеводородов стационарные «Омолон-104». Технические условия.
Зарегистрировано поверок | 34 |
Поверителей | 2 |
Актуальность данных | 17.11.2024 |
