| Номер в госреестре | 87224-22 |
| Наименование СИ | Резервуар горизонтальный |
| Обозначение типа СИ | РГСП-10-2220 |
| Изготовитель | Общество с ограниченной ответственностью "Металлург" (ООО "Металлург"), г. Тюмень |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный РГСП-10-2220 (далее - резервуар) предназначен для измерений объема жидкостей, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его жидкостью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой горизонтально установленный стальной односекционный двустенный сосуд цилиндрической формы с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Установка резервуара РГСП-10-2220 с заводским номером 601 - подземная.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом сублимации на маркировочную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.
Общий вид резервуара РГСП-10-2220 с указанием мест нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

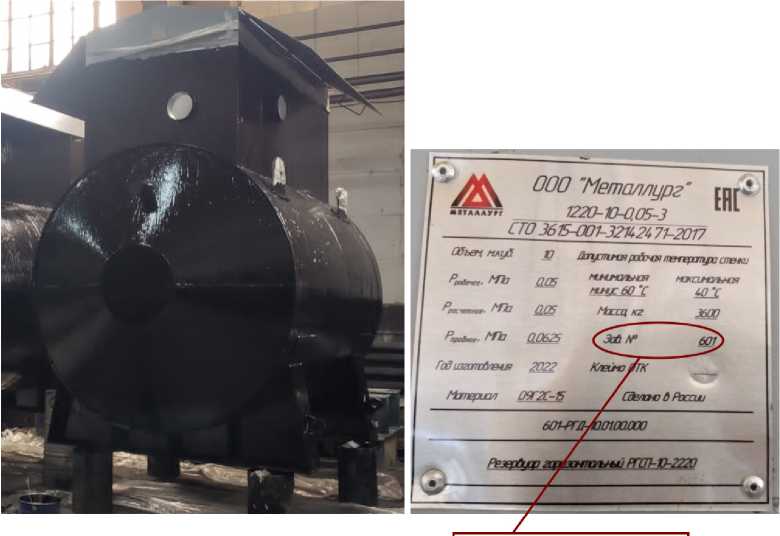

Рисунок 1 - Общий вид резервуара РГСП-10-2220 №601 с указанием места нанесения заводского номера
Пломбирование резервуара РГСП-10-2220 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -60 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный | РГСП-10-2220 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Руководство по эксплуатации | 601-РГД-10.01.00.000 РЭ | 1 шт. |
приведены в пункте 6.1 раздела 6 «Эксплуатация резервуара» руководства по эксплуатации.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
