| Номер в госреестре | 87228-22 |
| Наименование СИ | Рулетки измерительные |
| Обозначение типа СИ | ПК |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное объединение "Промконтроль" (ООО НПО "Промконтроль"), г. Челябинск, ул. Энгельса |
| Год регистрации | 2022 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рулетки измерительные ПК (далее - рулетки) предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой.
Рулетки измерительные ПК изготавливаются в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом, или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.
Рулетки изготавливаются в 3 модификациях: ПК1, ПК2 и ПК3. Обозначения исполнений рулеток приведены в Таблице 2.
Рулетки модификаций ПК1 и ПК2 имеют устройство для фиксации измерительной ленты в любом рабочем положении. Рулетки модификации ПК2 имеют обрезиненный корпус.
Пример условного обозначения рулетки: ПК1 Р2УЗП (ПК1 Р2НЗК), где 2 - длина 2 м, Н - нержавеющая сталь ленты или У - углеродистая сталь ленты, 3 - класс точности, П - упор на начале измерительной ленты или К - кольцо в начале ленты.
Внешний вид рулеток представлен на рисунке 1.

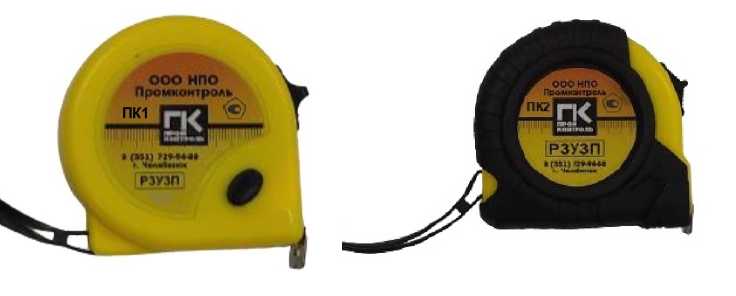

а) модификация ПК1
б) модификация ПК2

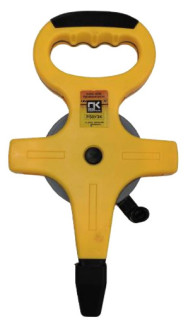

в) модификация ПК3
Место нанесения знака утверждения типа

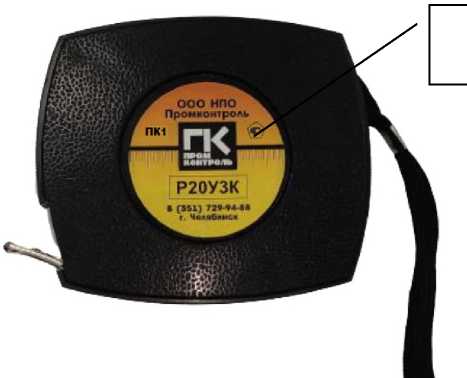

г) модификация ПК1 Р20У3К и ПК1 Р20У2К
Рисунок 1 - Внешний вид рулеток
Заводской номер наносится на обратной стороне рулетки любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенноцифрового кода. Пример нанесения представлен на рисунке 2:
Рисунок 2 - Заводской номер рулеток
Знак поверки наносится на зацеп измерительной ленты (рисунок 3 а) и (или) на крепление вытяжного кольца (Рисунок 3 б).
а) б)
Рисунок 3 - Место нанесения знака поверки
Метрологические характеристики приведены в таблице 1. Основные технические характеристики приведены в таблицах 2 и 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики, в зависимости от класса точности по ГОСТ 7502-98 | |
| 2 | 3 | |
| Цена деления шкалы, мм | 1 | |
| Номинальная длина рулеток, м | 2; 3; 5; 7,5; 10; 20; 30; 50 | |
| Допускаемое отклонение действительной длины интервалов шкалы, мм: - миллиметровый интервал - сантиметровый интервал - дециметровый интервал - отрезок шкалы 1 м и более, где L - число полных и неполных метров в отрезке | ±0,15 ±0,20 ±0,30 ±[0,30 + 0,15-(L-1)] | ±0,20 ±0,30 ±0,40 ±[0,40 + 0,20-(L-1)] |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | |
Таблица 2 - Основные технические характеристики
| Обозначение модификации | Обозначение исполнения | Номинальная длина ленты, м | Ширина ленты, мм, не более | Масса, кг, не более | Тип Корпуса |
| ПК1 | Р2У3П | 2 | 17 | 0,1 | Закрытый |
| Р2У2П | 2 | 17 | 0,1 | Закрытый | |
| Р3У3П | 3 | 17 | 0,15 | Закрытый | |
| Р3У2П | 3 | 17 | 0,15 | Закрытый | |
| Р5УЗП | 5 | 20 | 0,2 | Закрытый | |
| Р5У2П | 5 | 20 | 0,2 | Закрытый | |
| Р5У3К | 5 | 20 | 0,2 | Закрытый | |
| Р5У2К | 5 | 20 | 0,2 | Закрытый | |
| Р7,5У3П | 7,5 | 26 | 0,5 | Закрытый | |
| Р7,5У2П | 7,5 | 26 | 0,5 | Закрытый | |
| Р10УЗП | 10 | 26 | 0,8 | Закрытый | |
| Р10У2П | 10 | 26 | 0,8 | Закрытый | |
| Р10У3К | 10 | 26 | 0,8 | Закрытый | |
| Р10У2К | 10 | 26 | 0,8 | Закрытый | |
| Р20У3П | 20 | 26 | 0,9 | Закрытый | |
| Р20У2П | 20 | 26 | 0,9 | Закрытый | |
| Р20У3К | 20 | 12 | 0,9 | Закрытый | |
| Р20У2К | 20 | 12 | 0,9 | Закрытый |
Продолжение таблицы 2
| Обозначение модификации | Обозначение исполнения | Номинальная длина ленты, м | Ширина ленты, мм, не более | Масса, кг, не более | Тип Корпуса |
| ПК2 | Р2У3П | 2 | 17 | 0,2 | Закрытый |
| Р2У2П | 2 | 17 | 0,2 | Закрытый | |
| Р3УЗП | 3 | 17 | 0,3 | Закрытый | |
| Р3У2П | 3 | 17 | 0,3 | Закрытый | |
| Р5УЗП | 5 | 20 | 0,2 | Закрытый | |
| Р5У2П | 5 | 20 | 0,2 | Закрытый | |
| Р7,5У3П | 7,5 | 26 | 0,4 | Закрытый | |
| Р7,5У2П | 7,5 | 26 | 0,4 | Закрытый | |
| Р10У3П | 10 | 26 | 0,5 | Закрытый | |
| Р10У2П | 10 | 26 | 0,5 | Закрытый | |
| ПК3 | Р20У3К | 20 | 14 | 1 | Открытый |
| Р30УЗК | 30 | 14 | 1 | Открытый | |
| Р50УЗК | 50 | 14 | 1,5 | Открытый |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Толщина ленты, мм, не более | 0,5 |
| Ширина штрихов, мм, не более | 0,3 |
| Отклонение от перпендикулярности штрихов шкалы к рабочей кромке ленты, минуты, не более | 30 |
| Рабочие условия эксплуатации: - рабочий диапазон температур окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность воздуха, при температуре +25 °С, % | от 0 до 98 |
| Полный средний ресурс для рулеток, циклов (цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты) | 1500 |
| Габаритные размеры рулетки в корпусе: - ширина, мм, не более | 65 |
| - длина, мм, не более | 800 |
| - высота, мм, не более | 330 |
наносится на этикетку рулетки, способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Рулетка | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | согласно заказу |
приведены в разделе 3 «Указания по эксплуатации» руководства по эксплуатации на средство измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-001-97922048-2021 Рулетки измерительные ПК. Технические условия.
