| Номер в госреестре | 87229-22 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | НЕВА СТ2 |
| Изготовитель | Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные НЕВА СТ2 (далее по тексту - счетчики), предназначены для измерений и учета активной и реактивной энергии в однофазных двухпроводных цепях переменного тока. Счетчики ведут измерение и учет активной энергии в двух направлениях, реактивной энергии индуктивной и емкостной.
Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием. Счетчики измеряют показатели качества электрической энергии положительное и отрицательное отклонения напряжения, отклонение частоты, провалы напряжения и перенапряжения.
Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующим вычислением активной и реактивной энергии, активной, реактивной и полной мощности, действующих значений тока и напряжения, коэффициента мощности и частоты сети переменного тока.
Принцип работы измерительно-вычислительного ядра основан на измерении и математической обработке мгновенных значений сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии. Результаты измерений сохраняются в энергонезависимой памяти счетчика и отображаются на жидкокристаллическом индикаторе (далее по тексту - ЖКИ). Часы реального времени непрерывно ведут отсчет текущего времени. При отсутствии внешнего напряжения, питание часов осуществляется от резервного источника питания - литиевой батареи.
Счетчики ведут учет энергии по тарифам, в соответствии с заданным тарифным расписанием. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии нарастающим итогом. Счетчики измеряют ток, напряжение, частоту сети, активную, реактивную и полную мощности, вычисляют коэффициент активной мощности и отношение реактивной и активной мощностей.
Конструктивно счетчики выполнены в виде электронных модулей, размещенных в корпусе с клеммной колодкой и крышкой клеммной колодки.
Счетчик состоит из следующих функциональных узлов:
- датчиков тока;
- датчика напряжения;
- блока питания;
- измерительной схемы;
- интерфейсных схем;
- счетного механизма с энергонезависимой памятью, часами реального времени,
ЖКИ в качестве устройства отображения информации;
- источника резервного питания;
- оптического импульсного выхода;
- электрического испытательного выхода;
- реле;
- оптического порта по ГОСТ IEC 61107 - 2011.
В качестве датчиков тока в счетчиках используются низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Электронный счётный механизм счётчика, содержит:
- систему на кристалле, имеющую в своем составе микроконтроллер, часы реального времени, память программ, драйвер ЖКИ, последовательные порты ввода-вывода, дискретные входы выходы,
- энергонезависимую память данных;
- оптические испытательные выходы;
- жидкокристаллический индикатор.
Счетчики оснащены электронными пломбами корпуса, крышки клеммной колодки и коммуникационного отсека, датчиком магнитного поля, подсветкой ЖК индикатора, оптическим портом по ГОСТ IEC 61107-2011, различными коммуникационными модулями.
Модификации счетчиков отличаются:
- базовым и максимальным током;
- классом точности;
- видом измеряемой энергии;
- наличием измерительного элемента в нулевом проводе;
- встроенным реле управления нагрузкой или без реле;
- исполнением корпуса на рейку ТН35 или на три винта;
- наличием функций криптографической защиты информации;
- различными проводными и беспроводными интерфейсами связи для обмена информацией с внешними устройствами.
Структура условного обозначения модификаций счетчиков приведена ниже.
НЕВА СТ2 Х Х ХХ ХХ X Х XX XXE
|__ Тип интерфейса:
WX1 - WiFi BX1 - Bluetooth PX1- PLC RX1 - RF модем CX1 -модем PLC/RF GX1- GSM/GPRS модем LX1 - модем LP WAN NX1 - модем NB loT Х - значение присваивается в соответствии с КД
E -разъем для подключения выносной антенны.
Дополнительные опции:
B2 - базовое исполнение счетчика
С - расцепитель нагрузки
D - протокол DLMS
I - протокол ГОСТ IEC 61107 режим C P - вход подключения резервного питания
S - протокол СПОДЭС
ZY - криптографическая защита
Y - значение присваивается в соответствии с КД Ток базовый (максимальный), А 6 - 5(60)A
8 - 5(80)A
9 - 5(100)A
0-10(100)A
Класс точности акт./реакт.
1 - 1/1
2 - 1/2
3 - 0.5/1
____________________ Тип датчика тока:
S - шунт
2S - два шунта ________________________Вид измеряемой энергии:
A - активная
2A - активная в прямом и обратном направлениях AR - активная и реактивная 2AR - активная в прямом, обратном направлениях и реактивная
----------------------------Номер модели счетчика
________________________________ Способ крепления проводников
1 - для крепления винтами или установки на рейку ТН 35;
2 - для установки на рейку ТН 3 5 Тип счетчика
Все счетчики оснащены оптическим портом по ГОСТ IEC 61107-2011.
Счетчики обеспечивают измерение мгновенных значений:
- мощности активной, реактивной и полной;
- среднеквадратических значений тока и напряжения;
- частоты сети;
- коэффициентов активной и реактивной Одф - отношение реактивной мощности к активной) мощностей;
- измерение параметров качества электроэнергии - положительных и отрицательных отклонений напряжения, отклонений частоты сети, провалов и перенапряжения.
Счетчики в зависимости от исполнения обеспечивают учет и хранение измеренных значений энергии активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по четырем квадрантам (с QI по QIV) нарастающим итогом суммарно и дифференцировано по тарифам, в соответствии с тарифным расписанием, а также энергии потерь в линии.
Счетчики формируют и сохраняют в памяти профили измеренных параметров с метками времени на начало месяца, на начало суток, на конец двух временных интервалов 1 и 2. Время интервалов устанавливается пользователем из ряда 1, 3, 5, 10, 15, 30 или 60 минут. В памяти счетчика сохраняются 16 профилей (по 8 профилей для временных интервалов 1 и 2) по 16384 значений.
В профили, формируемые по окончанию задаваемых временных интервалов, могут сохраняться минимальные, максимальные и усредненные значения следующих параметров:
- мощность активная положительная (QI+QII);
- мощность активная отрицательная (QIII+QIV);
- мощность активная суммарная abs(QI+QIV)+(abs(QII+QIII));
- мощность реактивная импорт (QI+QII);
- мощность реактивная экспорт (QIII+QIV);
- мощность полная;
- ток в фазном проводе;
- ток в нулевом проводе;
- разность токов в нулевом и фазном проводе;
- напряжение;
- коэффициент активной мощности;
- частота сети;
- отношение реактивной и активной мощностей tgф;
- температура в корпусе счетчика.
В профили, формируемые на начало суток могут сохраняться значения следующих параметров:
- энергия активная |QI+QIV|+|QII+QIII| суммарно и по тарифам;
- энергия активная импорт (QI+QIV) суммарно и по тарифам;
- энергия активная экспорт (QII+QIII) суммарно и по тарифам;
- энергия реактивная (QI+QII) суммарно и по тарифам;
- энергия реактивная (QIII+QIV) суммарно и по тарифам;
- энергия реактивная QI суммарно и по тарифам;
- энергия реактивная QII суммарно и по тарифам;
- энергия реактивная QIII суммарно и по тарифам;
- энергия реактивная QIV суммарно и по тарифам;
- удельная энергия потерь в ЛЭП суммарно и по тарифам;
- энергия потерь активная в ЛЭП, приведенная к сопротивлению линии RL (QI+QII+QIII+QIV);
- энергия потерь активная положительная в ЛЭП, приведенная к сопротивлению линии RL (QI+QIV);
- энергия потерь активная отрицательная в ЛЭП, приведенная к сопротивлению линии RL (QII+QIII);
- энергия потерь реактивная, приведенная к реактивному сопротивлению линии XL (QI+QII+QIII+QIV)
- энергия потерь реактивная импорт, приведенная к реактивному сопротивлению линии XL (QI+QII)
- энергия потерь реактивная экспорт, приведенная к реактивному сопротивлению линии XL (QIII+QIV)
- длительность отклонения коэффициента реактивной мощности;
- максимальное значение коэффициента реактивной мощности;
- длительность отклонения напряжения ниже порогового значения;
- длительность отклонения напряжения выше порогового значения;
- длительность отклонения частоты ниже порогового значения 1;
- длительность отклонения частоты выше порогового значения 1;
- длительность отклонения частоты ниже порогового значения 2;
- длительность отклонения частоты выше порогового значения 2;
- время работы счетчика с момента выпуска.
В профили, формируемые на начало месяца могут сохраняться значения следующих параметров:
- энергия активная |QI+QIV|+|QII+QIII| суммарно и по тарифам;
- энергия активная импорт (QI+QIV) суммарно и по тарифам;
- энергия активная экспорт (QII+QIII) суммарно и по тарифам;
- энергия реактивная (QI+QII) суммарно и по тарифам;
- энергия реактивная (QIII+QIV) суммарно и по тарифам;
- энергия реактивная QI суммарно и по тарифам;
- энергия реактивная QII суммарно и по тарифам;
- энергия реактивная QIII суммарно и по тарифам;
- энергия реактивная QIV суммарно и по тарифам;
- мощность активная максимальная усредненная (QI+QIV)+(QII+QIII);
- мощность активная положительная максимальная усредненная QI+QIV;
- мощность активная отрицательная максимальная усредненная QII+QIII;
- мощность реактивная положительная максимальная усредненная QI+QII;
- мощность реактивная отрицательная максимальная усредненная QIII+QIV;
- мощность реактивная максимальная усредненная QI;
- мощность реактивная максимальная усредненная QII;
- мощность реактивная максимальная усредненная QIII;
- мощность реактивная максимальная усредненная QIV;
- удельная энергия потерь в ЛЭП суммарно и по тарифам;
- энергия потерь в ЛЭП активная (QI+QII+QIII+QIV), приведенная к сопротивлению линии RL;
- энергия потерь в ЛЭП активная положительная (QI+QIV), приведенная к
сопротивлению линии RL;
- энергия потерь в ЛЭП активная отрицательная (QII+QIII), приведенная к
сопротивлению линии RL;
- энергия потерь в ЛЭП реактивная (QI+QII+QIII+QIV), приведенная к реактивному сопротивлению линии XL;
- энергия потерь в ЛЭП реактивная положительная (QI+QII), приведенная к реактивному сопротивлению линии XL;
- энергия потерь в ЛЭП реактивная отрицательная (QIII+QIV), приведенная к реактивному сопротивлению линии XL;
- максимальное значение коэффициента реактивной мощности на интервале интегрирования;
- минимальные и максимальные значения активной, реактивной и полной мощности на интервале интегрирования;
- усредненное за месяц суточное значение максимальной активной мощности на интервале интегрирования;
- усредненное за месяц суточное значение максимальной активной мощности на интервале интегрирования в период пиковых нагрузок;
- качества сети;
- время работы счетчика с момента выпуска.
В профиль, формируемый на начало года счетчики сохраняют значения следующих параметров:
- энергия активная |QI+QIV|+|QII+QIII| суммарно и по тарифам;
- энергия активная импорт (QI+QIV) суммарно и по тарифам;
- энергия активная экспорт (QII+QIII) суммарно и по тарифам;
- энергия реактивная (QI+QII) суммарно и по тарифам;
- энергия реактивная (QIII+QIV) суммарно и по тарифам;
- удельная энергия потерь в ЛЭП суммарно и по тарифам;
- время работы счетчика с момента выпуска.
Счетчики ведут журнал событий и сохраняют в памяти информацию:
- о выключении и включении питания ПУ,
- об отключении нагрузки по команде, при наличии магнитного поля, в случае превышения лимита мощности, лимита энергии, температуры, при отклонении напряжения, при небалансе токов, при вскрытии корпуса;
- о начале и окончании экспорта;
- о небалансе токов;
- о превышении максимального тока;
- о перепрограммировании данных счётчика с указанием измененного параметра;
- об изменении времени и даты с фиксацией изменяемого времени;
- о коррекции времени;
- о снятии и установке крышки клеммной колодки;
- о снятии и установке крышки отсека коммуникационных модулей;
- о вскрытии корпуса счетчика;
- о начале и окончании воздействия сильного магнитного поля;
- о фактах установки и разрыве соединения по различным интерфейсам;
- о попытках несанкционированного доступа по интерфейсу;
- о нарушениях требований протокола;
- об очистке месячных и суточных профилей потребления энергии;
- об очистке различных журналов событий;
- об очистке профилей нагрузки;
- о результатах самодиагностики;
- о состоянии блокиратора реле нагрузки;
- о превышении заданного лимита мощности;
- о превышении заданного лимита энергии;
- о превышении заданного порога отношения реактивной и активной мощностей.
- об отклонении напряжения и частоты сети в соответствии с ГОСТ 32144-2013.
Счетчики обеспечивают возможность задания следующих параметров:
- времени и даты;
- адреса для удаленного доступа;
- пароля низкого уровня;
- пароля высокого уровня;
- места установки прибора;
- коэффициента автоматической коррекции точности хода часов;
- периода усреднения максимальной мощности от 1 до 60 минут с дискретностью 1 минута;
- двух периодов усреднения параметров длительностью 1, 3, 5, 10, 15, 30, 60 минут для ведения профилей;
- захватываемых в профили параметров;
- тарифных расписаний с количеством тарифов до 4, количеством тарифных зон суток до 48 отдельно для каждого дня недели, с разбивкой по 12 сезонам
- 32 исключительных дней с указанием тарифного расписания используемого в
каждый из этих дней;
- набора параметров, выводимых на ЖКИ в автоматическом режиме;
- лимита мощности, лимита энергии, порогов напряжения, температуры, коэффициентов активной и реактивной мощностей;
- параметров для контроля качества электроэнергии.
Счетчики обеспечивают возможность обнуления профилей и журналов событий.
Счетчики обеспечивают измерение и индикацию:
- мощности активной, реактивной и полной;
- среднеквадратических значений токов в фазном и нулевом проводах;
- среднеквадратического значения напряжения;
- коэффициента активной мощности;
- коэффициента реактивной мощности tgф;
- частоты сети;
- температуры в корпусе счетчика.
Набор параметров и длительность вывода параметров на индикаторе программируется.
Обмен информацией локально осуществляется через оптический порт с помощью программного обеспечения «TPMeter», с УСПД и АИИС КУЭ через беспроводные модемы с помощью программного обеспечения АИИС КУЭ. Программирование счетчиков осуществляется с помощью ПО «TPMeter».
Оптический порт на физическом уровне соответствует требованиям ГОСТ IEC 611072011.
Протокол взаимодействия по интерфейсам удаленного доступа основан на базовой эталонной модели взаимосвязи открытых систем в соответствии с ГОСТ 28906-91.
Конструкция предусматривает возможность пломбирования корпуса счетчика после поверки пломбой с оттиском или изображением знака поверки, пломбирования кожуха счетчика навесной пломбой производителя, после выпуска из производства, крышки клеммной колодки - навесной пломбой энергосбытовой компании, для предотвращения несанкционированного вмешательства в схему включения прибора. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на лицевую панель счетчика методом лазерной гравировки в месте, указанном на рисунках 1 и 2.
Знак поверки наносится на пломбу, навешиваемую или устанавливаемую в местах, указанных на рисунках 1 и 2 и(или) в паспорте счетчика в соответствующем разделе.

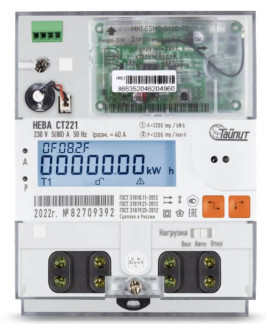

Фотографии общего вида счетчиков с указанием мест опломбирования пломбами производителя и пломбами со знаком поверки, нанесения заводского номера и знака утверждения типа представлены на рисунках 1 и 2.
На корпус счетчики или крышки клеммной колодки и коммуникационного отсека могут быть нанесены логотипы компании-собственника или иная информация в соответствии с техническим заданием или договором поставки.

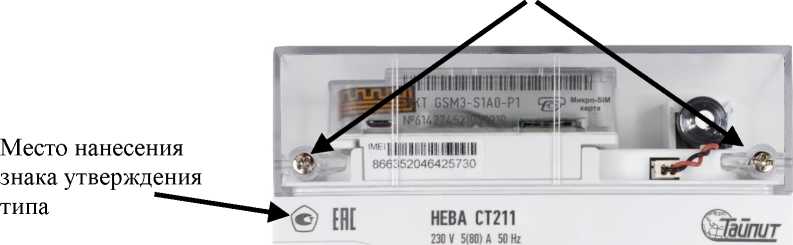

Место для навешивания пломбы производителя при выпуске из
производства и пломбы организации, после обслуживания или ремонта
Место нанесения
заводского номера
НЕВА CT221 гэо V 5<80) A 50 Ha
CF.£?82F
П П П П П П П
UUUUUUUkW h
типа
Место
Место нанесения знака утверждения
IIIIIIIIIMIIlill 866352046204960
Т1
jgiiiiiiiiiiiiMinii ran nil* г! го!? —* $ ©
2OIF. №82709392 Q Ф EH(
или
пломбы со знаком поверки
Место для навешивания пломбы энергоснабжающей организации
для установки навешивания
Рисунок 1 - Общий вид счетчика электрической энергии однофазного НЕВА СТ221
Места для навешивания пломб производителя при выпуске из производства и пломб организации, после обслуживания или ремонта
«11'1 III Illi III IIIIII1Н111П
J GSM3-S1A0-P1
микро-siM • карта
™ИИ1И1ШИ1111
866352046425730
Место знака типа
нанесения утверждения
НЕВА СТ211
230 V 5(М) А 50 Hz
GF.D8?FT1
згоо
imp / HW
JW г imp / Kvar-h
.......................... т2-?олф
2021г^Ь8 2 7О93?2 ГОСТ 31 B19.23-201Z Сделано а России
Место нанесения заводского номера
Место для навешивания пломбы энергоснабжающей организации
Нагрузка
Места для навешивания пломб со знаком поверки
Рисунок 2 - Общий вид счетчика электрической энергии однофазного НЕВА СТ211
Программное обеспечение (далее по тексту - ПО) счетчиков электрической энергии однофазного многофункционального НЕВА СТ2 разработано специалистами ООО «Тайпит-ИП» и является собственностью компании.
Встраиваемое ПО записывается в память микроконтроллера, с установкой бита защиты от считывания. После установки бита защиты чтение и копирование ПО невозможно.
Корректировка метрологических коэффициентов, отвечающих за точность измерений, возможна только в процессе производства при снятом щитке и установленной аппаратной перемычке. После удаления аппаратной перемычки и опломбирования корпуса изменение метрологических коэффициентов невозможно.
Изменение параметров пользователя, возможно при наличии соответствующего ПО и знании паролей доступа к изменяемым параметрам, а при изменении через локальный интерфейс ещё и после удаления пломбы энергоснабжающей организации.
ПО записываемое в память программ микроконтроллеров зависит от модификации счётчика.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Встроенное ПО НЕВА СТ21Х | Встроенное ПО НЕВА СТ22Х |
| Номер версии (идентификационный номер ПО) | 01 | 02 |
| Цифровой идентификатор ПО | BB49C488D020F3DF966B51 5D48A5BCB0 | 32FA429CC94F6D4E109B5B 6723884179 |
| Алгоритм вычисления цифрового идентификатора | md5 | md5 |
| Другие идентификационные данные | ТАСВ.411152.014-01 Д1 | ТАСВ.411152.014-02 Д1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация счетчика по классу точности измерений активной/реактивной энергии | |||
| 1/2 | 1/1 | 0,5/1 | |
| 1 | 2 | 3 | 4 |
| Класс точности для активной энергии по ГОСТ 31819.21-2012 для реактивной энергии по ГОСТ 31819.23-2012 | 1 2 | 1 1 | см. табл.3 1 |
| Номинальное напряжение Uhom, В | 230 | ||
| Базовый (максимальный) ток Is (1макс), А | 5(60); 5(80); 5(100); 10(100) | ||
| Номинальное значение частоты сети, Г ц | 50 | ||
| Рабочий диапазон частоты сети, Г ц | от 47,5 до 52,5 | ||
| Рабочий диапазон напряжений, В | от 161 до 264 | ||
| Пределы допускаемой относительной погрешности измерений активной мощности при cos ф от 0,8 до 1,0, % при токе От 0,2-1б до 1макс при токе от 0,05-Is до 0,2 1б | ±0,5 ±1 | ±0,3 ±0,7 | |
| Пределы допускаемой относительной погрешности измерений реактивной мощности при sin ф от 0,5 до 1,0, % при токе От 0,2-Гб дО 1макс при токе от 0,05-Is до 0,2-1б | ±1 ±2 | ±0,5 ±1 | |
| Пределы допускаемой относительной погрешности измерений полной мощности, % при токе От 0,2-Гб дО 1макс при токе от 0,05-Is до 0,2-1б | ±2,0 ±3,0 | ±1,0 ±2,0 | |
| Пределы допускаемой относительной погрешности измерений тока, % при токе От 0,2-Гб дО 1макс при токе от 0,05-Is до 0,2-1б | ±0,5 ±1,0 | ||
| Пределы допускаемой относительной погрешности измерений энергии потерь в линии, % при токе от 0,2-Гб до 1макс при токе от 0,05-Is до 0,2-1б | ±1,0 ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений напряжения в диапазоне от 0,7-Uhom до 1,5-Uhom, % | ±0,5 | ||
| Пределы допускаемой абсолютной погрешности измерений частоты сети в диапазоне от 42,5 до 57,5 Гц, Гц | ±0,05 | ||
| Пределы допускаемой абсолютной погрешности измерений коэффициента активной мощности в диапазоне от 1,0 до 0,5 | ±0,02 | ||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности в диапазоне от 1,0 до 0,1 | ± 0,02 | ||
| Диапазон измерений медленных изменений напряжения основной частоты 6Uy, % от ином 1) | от 70 до 120 | ||
| Пределы допускаемой относительной погрешности измерений медленных изменений напряжения основной частоты, %1) | ±0,5 | ||
| Диапазон измерений отклонения основной частоты напряжения Дf, Гц1) | от 42,5 до 57,5 | ||
| Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты напряжения Дf Гц1) | ±0,05 | ||
| Пределы абсолютной основной погрешности точности хода часов, с/сут при наличии напряжения питания при отсутствии напряжения питания | ±0,5 ±1,0 | ||
| Предел абсолютной основной погрешности точности хода часов в рабочем диапазоне температур, с/сут | ±5 | ||
| 1) - Измерение показателей качества электроэнергии выполняется в соответствии с классом «S» характеристик процесса измерений по ГОСТ 30804.4.30-2013. | |||
Таблица 3 - Метрологические характеристики счетчиков при измерении активной энергии, не попадающие под требования ГОСТ 31819.21-2012_______________________________________
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности измерений активной энергии при симметричной нагрузке, % при 0,05-Is < I < 0,IJs, cosф = 1 при 0,1- 1б < I < 1макс, coscp = 1 при 0,1-Is < I < 0,2-1б, cosф = 0,5 при 0,2-Ie < I < 1макс, СОБф = 0,5 | ±0,7 ±0,5 ±0,7 ±0,5 |
| Пределы дополнительной относительной погрешности измерений активной энергии, вызванные изменением напряжения от 0,75 ином до 1,15 ином, % при 0,05'Is < I < 1макс, coscp = 1 при 0,1- Is < I < 1макс, СОБф = 0,5 | ±0,4 ±0,6 |
| Пределы дополнительной относительной погрешности измерений активной энергии, вызванные изменением частоты от 47,5 Гц до 52,5 Гц, % при 0,05^ Is < I < 1макс, СОSф = 1 при 0,1- is < I < 1макс, СОSф = 0,5 | ±0,4 ±0,6 |
| Средний температурный коэффициент при измерении активной энергии при 0,1- 1б < I < 1макс, СОSф = 1, %/К при 0,2<1б < I < 1макс, СОБф = 0,5, %/К | ±0,03 ±0,05 |
| Примечание: пределы допускаемых дополнительных погрешностей измерений активной энергии, не указанных в таблице, соответствуют значениям по ГОСТ 31819.21-2012 для счетчиков класса точности 1. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Единицы разрядов счетного механизма, кВт^ч (квар^ч) младшего старшего | 0,01 10000 |
| Постоянная счетчика в зависимости от модификации, имп./кВт^ч (имп./квар^ч) | от 1600 до 6400 |
| Количество суточных профилей, не более | 24 |
| Количество месячных профилей, не более | 32 |
| Количество универсальных профилей, не более | 16 |
| Количество тарифов | 4 |
| Количество тарифных зон | 48 |
| Количество сезонных программ тарификации | 12 |
| Начальный запуск счётчика, с, не более | 5 |
| Полная мощность, потребляемая по цепи тока, при базовом токе, В^А, не более | 0,2 |
| Полная мощность, потребляемая по цепи напряжения, ВА, не более для счетчиков с PLC и GSM модемами, В^А, не более | 5,0 10,0 |
| Активная мощность, потребляемая счетчиками по цепи напряжения, Вт, не более для счетчиков с установленными модемами, Вт, не более | 2,0 4,0 |
| Длительность хранения информации при отключении питания, лет, не менее | 16 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +70 |
| Условия транспортирования: - температура окружающей среды, °С | от -50 до +70 |
| Габаритные размеры (высотахширинахглубина), мм, не более: - для крепления винтами или установки на рейку ТН 3 5 - для установки на рейку TH 35 | 180x135x65 150x110x65 |
| Масса, кг, не более: - для крепления винтами или установки на рейку ТН 35 - для установки на рейку TH 3 5 | 1,0 0,9 |
| Средняя наработка до отказа, ч, не менее | 280000 |
| Средний срок службы, лет, не менее | 30 |
наносится на лицевой панели счетчика методом лазерной гравировки в соответствии с рисунками 1-2 и на титульные листы эксплуатационной документации методом офсетной печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии однофазный многофункциональный НЕВА СТ2 1) | ТАСВ.411152.014 | 1 |
| Руководство по эксплуатации | ТАСВ.411152.014 РЭ | 1 |
| Паспорт | ТАСВ.411152.014 ПС | 1 |
| Индивидуальная упаковка | - | 1 |
| 1)- одно из исполнений счетчика | ||
приведены в разделе 2 «Использование по назначению» документа ТАСВ.411152.014 РЭ Руководство по эксплуатации.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;
ГОСТ МЭК 61038-2011 Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени;
ГОСТ МЭК 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;
ГОСТ Р 58940-2020 Требования к протоколам обмена информацией между компонентами интеллектуальной системы учета и приборами учета;
ГОСТ 28906-91 Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;
ТУ 26.51.63-014-67505146-2022 Счетчики электрической энергии однофазные многофункциональные НЕВА СТ2. Технические условия.
| Зарегистрировано поверок | 22984 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
