| Номер в госреестре | 87230-22 |
| Наименование СИ | Система измерений |
| Обозначение типа СИ | HOMMEL-ETAMIC CFM3010 |
| Изготовитель | JENOPTIK Industrial Metrology, GmbH, Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений HOMMEL-ETAMIC CFM3010 (далее по тексту - система) предназначена для измерений линейных размеров (диаметров) деталей вращения типа валов, в том числе коленчатых и кулачковых валов.
Принцип действия системы основан на сканировании поверхности детали измерительным контактным элементом и преобразовании регистрируемых при этом изменений размеров как радиальных, так и аксиальных, в пропорциональные изменения электрического сигнала.
Система состоит из механической части, представляющей собой измерительную систему и электрошкаф с системой охлаждения, с персональным компьютером с периферийными устройствами (монитор, клавиатура, панель управления).
Рама измерительной системы из стальной трубы служит для крепления плиты из камня твердых пород, измерительных узлов и ограждений. На вертикально расположенной твердокаменной плите с Т-образным пазом установлены нижний и верхний упоры и измерительная каретка. Ось Z, закрепленная на плите и выровненная по Т-образному пазу, оснащена ЧПУ-регулированием и стеклянной шкалой. Вдоль оси Z выполняется вертикальное позиционирование измерительной каретки.
Ось Х, закрепленная на ползуне оси Z, оснащена ЧПУ-регулированием и стеклянной шкалой и выполняет горизонтальное позиционирование контактных радиальной и аксиальной измерительных систем.
Измеряемая деталь устанавливается на поворотный стол в нужной позиции измерения по оси С, которая оснащена инкрементной измерительной системой.
Измерительная каретка (ось Z) образует вместе с установленной радиальной/аксиальной измерительной системами (ось Х) функциональный узел. Измерительные системы позволяют выполнять свободное позиционирование с помощью приводной каретки, перемещающейся на аэростатических подшипниках в стабильной линейной направляющей по всей длине детали (ось Z).
К системе измерений HOMMEL-ETAMIC CFM3010 данного типа относится система измерений HOMMEL-ETAMIC CFM3010 с заводским номером № 10054340.
Пломбирование системы не предусмотрено.
Нанесение знака поверки на прибор не предусмотрено. Заводской номер в виде цифрового обозначения нанесен методом гравировки на табличку (Рисунок 2), закрепленную на задней панели рамы системы.

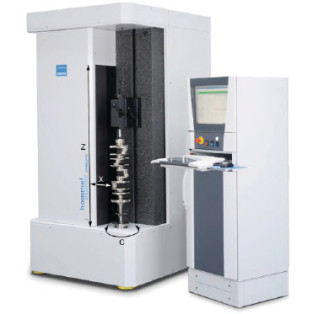

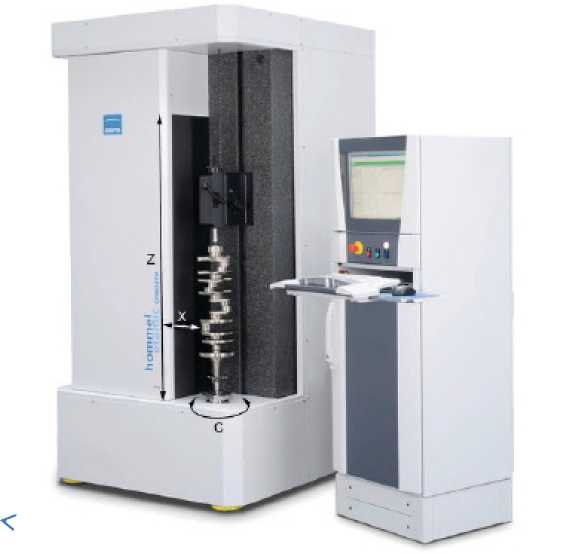

Рисунок 1 - Общий вид системы измерений HOMMEL-ETAMIC CFM3010 с расположением осей измерения
lEKIMDTIIf’ JEN0PTIK Industrial Petrology Gerirany GnbH JCIN Vr I ll\ ALte Tuttlrnger Str. 20 D-78056 VS-Schwenningen
' ЗГ- ---------
Maschinen-Typ
Customer no.
Kundon-Nr.
Hochine no.
Maschmen-Nr.
Order no.
AuFtrags-ff'.
CFM 3010
xxxxxxxxxx
10054340 2X 2500
xxxxxxxxxx Baujohr 2014
Рисунок 2 - Табличка с заводским номером системы измерений HOMMEL-ETAMIC CFM3010
Система измерений HOMMEL-ETAMIC CFM3010 имеет в своем составе программное обеспечение (ПО), осуществляющее измерительные функции, функции расчета параметров и функции управления.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TURBO SHAFT |
| Номер версии (идентификационный номер) ПО | v.1.10.0.11 |
| Цифровой идентификатор ПО | - |
За метрологически значимое принимается все ПО. При работе с системой пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защитой ПО является пароль и право доступа каждого пользователя в программе управления TURBO SHAFT. Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики системы
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм (номинальное значение диаметра 48 мм)* | ±5 |
- при температуре окружающего воздуха от плюс 18 °С до плюс 22 °С и относительной
влажности воздуха не более 80%
Таблица 3 - Технические характеристики системы
| Диапазон показаний диаметров, мм | От 0 до 300 |
| Диапазон показаний длин, мм | От 0 до 1250 |
| Диапазон перемещений по оси X, мм | От 0 до 210 |
| Разрешение по оси Х, мкм | 0,02 |
| Диапазон перемещений по оси Z, мм | от 0 до 1250 |
| Разрешение по оси Z, мкм | 0,1 |
| Масса, кг, не более | 2500 |
| Допускаемая масса детали, кг, не более | 150 |
| Измерительное усилие, Н | 1, 2, 3, 4 |
| Скорость перемещения вдоль оси Z, мм/с | От 5 до 150 |
| Измерительные шкалы по осям Х, Z, поворотного стола | Инкрементальная стеклянная |
| Габаритные размеры, мм, не более - длина - высота - ширина - | 1240 2500 1360 |
| Электропитание -напряжение, В -частота, Г ц | От 225 до 240 50 |
Таблица 4 Условия эксплуатации
| - рабочая область значений температур, °С | От +10 до +35 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским методом
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Измерительная системы | HOMMEL-ETAMIC CFM3010 | 1 шт. |
| Электрошкаф с ПК, монитором, мышью, клавиатурой, панелью управления, кондиционером | 1 шт. | |
| Руководство по эксплуатации | 1 компл. |
приведены в разделе 5.9 «Выполнение измерения» Руководства по эксплуатации.
Техническая документация фирмы изготовителя.
