| Номер в госреестре | 87232-22 |
| Наименование СИ | Контроллеры измерительные |
| Обозначение типа СИ | FloBoss 107 |
| Изготовитель | "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.", Мексика |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные FloBoss 107 предназначены для измерения сигналов силы постоянного тока, сигналов сопротивления и импульсных сигналов.
Принцип действия контроллеров измерительных FloBoss 107 основан на измерении сигналов, поступающих от измерительных преобразователей давления, перепада давления, температуры, расхода, объема и других преобразователей, их дальнейшем преобразовании в значения измеряемых параметров и вычислении по соответствующему алгоритму объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), теплоты сгорания и физических параметров природного газа.
Конструктивно контроллеры измерительные FloBoss 107 выполнены в корпусе с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов.
Контроллеры измерительные FloBoss 107 обеспечивают выполнение следующих основных функций:
- измерение аналоговых сигналов силы постоянного тока от 4 до 20 мА от первичных измерительных преобразователей и преобразование их в значение измеряемых параметров температуры, давления и перепада давления;
- измерение сигналов сопротивления (номинальная статическая характеристика Pt100) от термопреобразователей сопротивления и преобразование их в значение температуры;
- измерение количества импульсов от объемных преобразователей расхода природного газа;
- воспроизведение аналоговых сигналов постоянного тока;
- вычисление коэффициента сжимаемости природного газа по ГОСТ 30319.3-2015 (AGA8);
- вычисление плотности природного газа и фактора сжимаемости в соответствии с ГОСТ Р 8.662-2009 (ИСО 20765-1:2005);
- вычисление теплоты сгорания в соответствии с ГОСТ 31369-2008 (ИСО 6976:1995);
- вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), методом переменного перепада давления с использованием стандартных сужающих устройств (диафрагма по ГОСТ 8.586.2-2005 (ИСО 5167-2:2003) и труба Вентури по ГОСТ 8.586.4-2005 (ИСО 5167-4:2003)) по ГОСТ 8.586.5-2005;
- вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), с помощью объемных преобразователей расхода по ГОСТ Р 8.740-2011, ГОСТ 8.611-2013;
- регистрацию, хранение и передачу на верхний уровень информации;
- сигнализацию при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Общий вид контроллеров измерительных FloBoss 107 представлен на рисунке 1.
Заводской номер, состоящий из арабских цифр, наносится методом печати на пластиковый корпус с лицевой стороны. Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.
Пломбирование и нанесение знака поверки на контроллеры измерительные FloBoss 107 не предусмотрено.
К данному типу относятся контроллеры измерительные FloBoss 107 с заводскими номерами 30067062, 30067064, 30067057, 30067061, 30067058, 30067056, 30067063, 30067060, 30067059

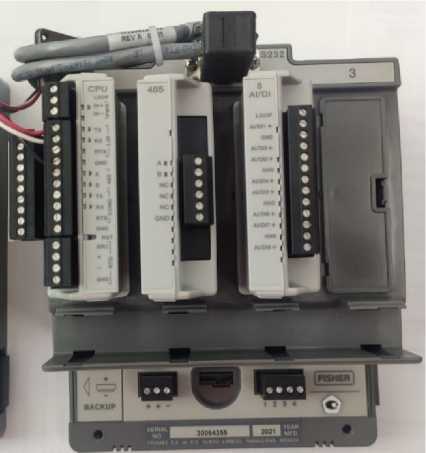

Рисунок 1 - Общий вид контроллеров измерительных FloBoss 107

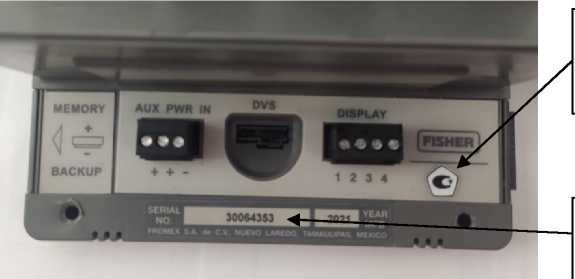

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части и обеспечивает реализацию функций контроллеров измерительных FloBoss 107.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО контроллеров измерительных FloBoss 107 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров измерительных FloBoss 107
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Linear Meter |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | 0x38E |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сигналов силы постоянного тока, мА | от 4 до 20 |
| Диапазон измерений сигналов сопротивления и преобразований в значение температуры, °С | от -50 до +400 |
| Диапазон частоты следования импульсов, Г ц | от 50 до 10000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, %: - основная - дополнительная, вызванная изменением температуры окружающей среды на каждые 10 °С | ±0,10 ±0,03 |
| Пределы допускаемой абсолютной погрешности измерений сигналов сопротивления и преобразований в значение температуры, °С: - основная - дополнительная, вызванная изменением температуры окружающей среды на каждые 10 °С | ±0,3 ±0,16 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, импульс | ±1 |
| Пределы допускаемой относительной погрешности вычислений теплоты сгорания природного газа, % | ±0,01 |
| Пределы допускаемой относительной погрешности вычислений объемного расхода и объема природного газа, приведенных к стандартным условиям, % | ±0,01 |
| Пределы допускаемого суточного хода часов, с | ±1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 95 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Интерфейсы связи | RS-232, RS-485, USB, Ethernet |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +75 95 от 84,0 до 106,7 |
| Напряжение питания постоянного тока, В | от 20 до 30 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 160 196 135 |
| Масса, кг, не более | 1,5 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
на лицевую часть корпуса в виде неклейки и на титульный лист паспорта по центру типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Контроллеры измерительные FloBoss 107 (заводские номера 30067062, 30067064, 30067057, 30067061, 30067058, 30067056, 30067063, 30067060, 30067059) | FloBoss 107 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | D301232X012 | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в разделе «Установка и эксплуатация» руководства по эксплуатации.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
| Зарегистрировано поверок | 27 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
