| Номер в госреестре | 87234-22 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГСн-10 |
| Изготовитель | Общество с ограниченной ответственностью "Завод РиНМ" (ООО "Завод РиНМ"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГСн-10 (далее - резервуары) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуар представляет собой металлический сосуд в форме горизонтально лежащего цилиндра со усечено-коническими днищами.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар не имеет в конструкции частей влияя на которые могут быть изменены результаты измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт резервуара и на металлическую табличку, закрепленную на опоре резервуара методом гравировки.
К резервуару данного типа относится резервуар горизонтальный стальной цилиндрический с заводским номером 013/01, расположенного на территории ООО "Ачим Девелопмент", Уренгойское НГКМ, УКПГ-41, ВЖК.
Общий вид резервуара приведен на рисунке 1.
Внешний вид металлической таблички с нанесенным на нее заводским номером приведен на рисунке 2.
Нанесение знака поверки на резервуар не предусмотрено.
Место нанесения заводского номера

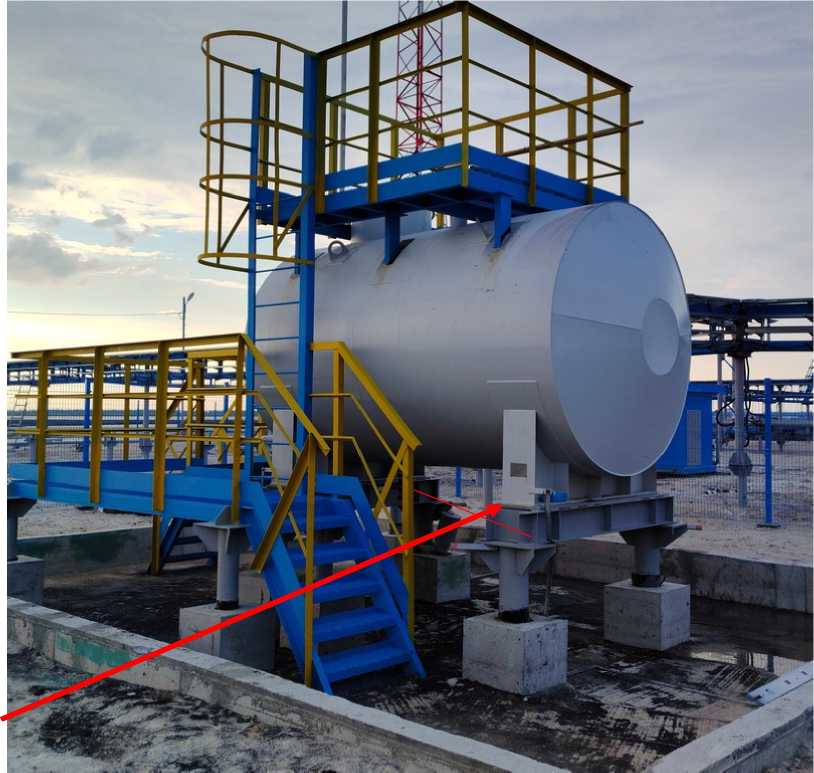

Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического
РГСн-10 с заводским номером 013/01

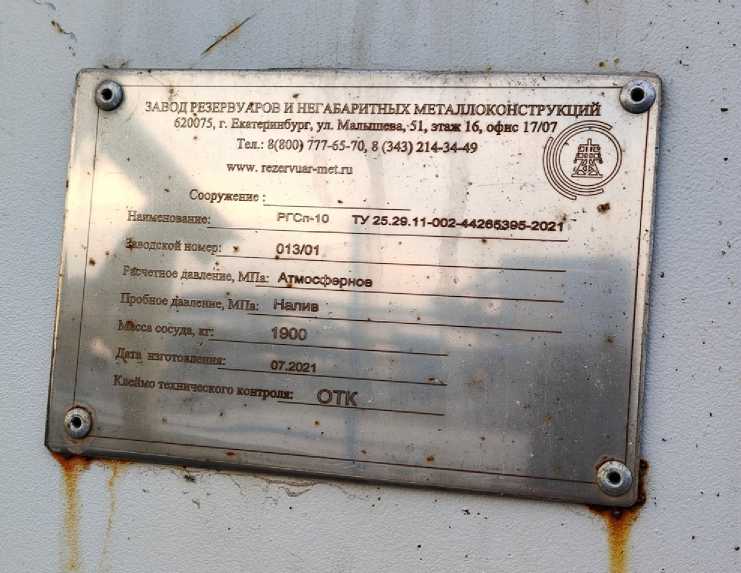

Рисунок 2 - Внешний вид металлической таблички с нанесенным на нее заводским номером
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не более | 25 |
наносится на титульный лист паспорта типографским способом
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГСн-10 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в разделе «Содержание» паспорта резервуара
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
