| Номер в госреестре | 87235-22 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | OPTIFLUX 4300C |
| Изготовитель | Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями "КРОНЕ-Автоматика" (ООО "КРОНЕ-Автоматика"), пос. Верхняя Подстепновка, Волжский р-н, Самарская обл. |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные OPTIFLUX 4300C (далее - расходомеры) предназначены для измерений объемного расхода и объема воды.
Принцип работы расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем расхода, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода и объема, а также формирование выходных сигналов.
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые жестко механически связаны. Первичный преобразователь расхода OPTIFLUX 4000 представляет собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из диэлектрического материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения. Первичный преобразователь расхода имеет фланцевый тип соединения. Преобразователь сигналов IFC 300 представляет собой электронный блок, предназначенный для обработки измерительной информации, а также питания обмотки возбуждения расходомера и обработки сигналов электродов первичного преобразователя расхода. Преобразователь сигналов оснащен выходами: импульсный выход, выход состояния, выход управления, токовый выход HART. Общий вид расходомеров представлен на рисунке 1.

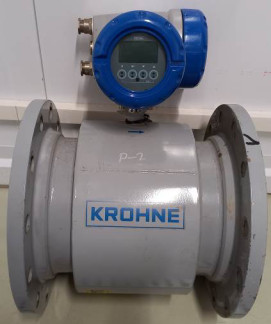

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных OPTIFLUX 4300C
Пломбирование расходомеров не предусмотрено.
Серийные номера расходомеров нанесены на самоклеящуюся этикетку типографским способом в буквенно-числовом формате. Этикетка размещается на преобразователе сигналов. К расходомерам данного типа относятся расходомеры-счетчики электромагнитные OPTIFLUX 4300C с серийными номерами: R16608184, R16608185, R16608186, R16608187.
Место нанесения
.krohneJ
■■ Самара, Россия, ООО "КРОНё-F Автоматика" .
■ емпература окружающей среды минус 40 *55 С
GK =3-0471 GKL =6 0145 Материал футеровки PFA Материал электродов 31б Ti Частота возбуждения Гпагя = - /6 Сигнальный конвертер IFC300C SNC 104067113, CG3001S100
Питание
U - 100 230,V АС, -15Ч?+1<М4
„АсаWVH Wofir
Место нанесения знака
типа
Рисунок 2 - Места нанесения знака утверждения типа и серийного номера
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО выполняет функции расчета объемного расхода и объема, формирование выходных сигналов токового и импульсного выходов, вывод измеренных данных на дисплей преобразователя сигналов. ПО разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IFC 300 |
| Номер версии (идентификационный номер) ПО, не ниже | 3.3.7 |
Таблица 2- Метрологические характеристики
| Наименование параметра | Значение | |
| Номинальный диаметр (DN) | 150 | 250 |
| Диапазон измерений объемного расхода (Q), м3/ч | от 1,3 до 750 | от 3,7 до 2100 |
| Пределы допускаемой относительной погрешности измерения объемного расхода и объема, % | ±(0,2+0,1/01)) | |
| 1) и - скорость измеряемой жидкости в расходомере, м/с | ||
| Таблица 3 - Основные технические ха | рактеристики | |
| Наименование параметра | Значение | |
| Номинальный диаметр (DN) | 150 | 250 |
| Рабочее давление, МПа, не более | 1,6 | |
| Условия эксплуатации: - температура измеряемой среды, °С - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, не более, % - атмосферное давление, кПа | от 0 до +20 от +5 до +35 93 от 90 до 110 | |
| Напряжение питания переменного тока, В: | от 100 до 230 | |
| Г абаритные размеры, мм - высота - ширина - длина | 455 285 300 | 563 395 400 |
| Масса, кг | 38 | 58 |
| Средний срок службы, лет | 14 | |
| Средняя наработка на отказ, ч | 100000 | |
наносится типографским способом на самоклеящуюся этикетку в соответствии с рисунком 2, размещающуюся на преобразователе сигналов, и на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомеры-счетчики электромагнитные | OPTIFLUX 4300C | 1 шт. |
| Паспорт | 8.1004.18ПС | 1 экз. |
| Технические данные. Преобразователь сигналов для электромагнитных расходомеров IFC 300 | 1 экз. |
приведены в пункте 1.4 документа «Технические данные. Преобразователь сигналов для электромагнитных расходомеров IFC 300».
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
