| Номер в госреестре | 87236-22 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | Elicont-200 |
| Изготовитель | Акционерное общество "Научно-производственный комплекс "ЭЛАРА" имени Г.А. Ильенко" (АО "ЭЛАРА"), г. Чебоксары |
| Год регистрации | 2022 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые Elicont-200 (далее - контроллеры) предназначены для измерений аналоговых сигналов напряжения и силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, частоты импульсных сигналов, а также воспроизведение сигналов силы постоянного электрического тока.
Контроллер построен по модульному принципу и представляет собой многофункциональный проектно-компонуемый комплекс программно-технических средств, имеющий большую гибкость при конфигурировании, что позволяет потребителю методом проектной компоновки выбирать необходимый аппаратный состав для решения различных задач управления, а также быстро перестраивать или наращивать контроллер в случае изменения параметров объекта управления. Конструкция контроллера позволяет встраивать его в стандартные монтажные шкафы или другое монтажное оборудование, защищающее от воздействий внешней среды.
В состав контроллера входят:
- модуль процессора (далее - процессор), имеющий подсистему управления вводом/вы-водом информации, подсистему выполнения загруженной технологической программы и сетевую подсистему для информационной связи с другими контроллерами и со средствами системы представления информации и архивирования в ПТК;
- набор многоканальных устройств связи с объектом управления (модулей УСО), обеспечивающих обмен информацией процессора с объектом управления по физическим линиям. Все модули УСО контроллера компонуются в крейте контроллера либо в составе крейтов расширения. Набор модулей УСО определяется проектным путём;
- модули системы электропитания контроллера.
Помимо сбора информации и управления с помощью каналов модулей УСО процессор может получать информацию и управлять периферийными интеллектуальными устройствами в контроллерной сети по протоколам Profibus DP и Modbus со спецификациями RTU и TCP.
Для связи с другими контроллерами, а также средствами представления и архивирования информации ПТК, Процессор имеет канал связи по системной сети Ethernet со стеком протоков TCP/IP и спецификацией OPC UA.

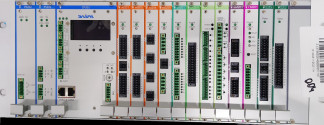

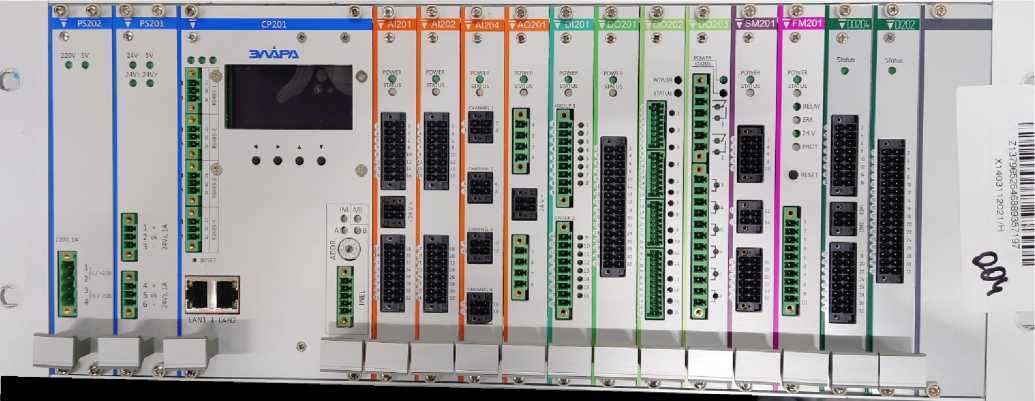

Общий вид контроллера с модулями в металлическом корпусе представлен на рисунке 1. Знак поверки наносится на свидетельство о поверке.
Рисунок 1 - Общий вид контроллера Elicont-200 с модулями в металлическом корпусе Пломбирование не предусмотрено.
В состав программного обеспечения (ПО) входят:
- встроенное ПО модулей УСО;
- ПО верхнего уровня (ПО ВУ).
Встроенное ПО модулей УСО является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении. Метрологические характеристики контроллеров нормированы с учетом влияния на них встроенного ПО. Конструкция модулей исключает возможность несанкционированного доступа к встроенному ПО и изменения измерительной информации. Уровень защиты встроенного ПО модулей УСО «высокий» в соответствии с п.4.5 рекомендации Р 50.2.077-2014.
ПО ВУ предназначено для конфигурирования контроллеров, анализа и отображения измерительной информации. Компоненты ПО ВУ объединены менеджером программных приложений с фирменным наименованием «Сфера».
Для защиты ПО ВУ и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО. Уровень защиты ПО ВУ «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) контроллеров приведены в таблице 1.
| S > 2 о d -С к g S Н ■S-e- 2 « О “ з 5 з о ч к в ° § Д S О к ЙО |
| Цифровой идентификатор ПО | Номер версии (идентификационный номер ПО) | Идентификационное наименование ПО |
| 81C75A5F | Adel 5_v5. hex | AI 201 |
| 59В37А07 | Adel 6_v 11. hex | AI 202 |
| CF7818F4 | Adel 7_v2. hex | AI 204 |
| F0BB6094 | Dacl lv3.hex | AO 201 |
| AFB9618C | MK01 l_vl4.hex | FM 201 |
| E7F74337 | Mtnl Ivl.hex | SM 201 |
| - | He ниже 1.0.10.915 | no «Сфера» |
Таблица 1 - Идентификационные данные ПО контроллеров
Таблица 2 - Метрологические характеристики измерительных каналов контроллеров
| Модуль УСО, количество каналов | Диапазоны преобразований аналоговых сиг-налов/разрядность цифровых сигналов | Пределы допускаемой основной приведенной к диапазону измерений погрешности, % | Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С | |
| На входе | На выходе | |||
| 1 | 2 | 3 | 4 | 5 |
| AI201-00 8 каналов, AI201-01 8 каналов | Сигнал постоянного тока: от 4 до 20 мА от 0 до 20 мА от 0 до 5 мА | 14 бит 15 бит 13 бит | ±0,12 | ±0,005 |
| AI201-02 8 каналов | Напряжение постоянного тока: от 0 до 10 В | 15 бит | ±0,2 | ±0,012 |
| AO201 4 канала | 15 бит 16 бит 14 бит | Сила постоянного тока: от 4 до 20 мА от 0 до 20 мА от 0 до 5 мА | ±0,2 | ±0,011) |
| AI202 8 каналов AI204 4 канала | Напряжение постоянного тока: от 0 до 50 мВ | 15 бит | ±0,12 | ±0,005 |
| Сигналы от термопар2) ТХА по ГОСТ Р 8.5852001: от 0 до +300 °С от 0 до +600 °С от 0 до +1200 °С от 0 до +1300 °С | 14 бит 14 бит 15 бит 15 бит | ±0,15 | ±0,008 | |
| Сигналы от термопар2) ТХК по ГОСТ Р 8.585-2001: от 0 до +150 °С от 0 до +300 °С от 0 до +600 °С | 14 бит 14 бит 15 бит | ±0,15 | ±0,008 | |
| Сигналы от термопар2) ТПР (В) по ГОСТ Р 8.585-2001: от 500 до +1820 °С | 14 бит | ±0,15 | ±0,008 | |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| AI202 8 каналов AI204 4 канала | Сигналы от термопар1 2 3) ТПП (R) по ГОСТ Р 8.585-2001: от 0 до +1760 °С | 14 бит | ±0,15 | ±0,008 |
| Сигналы от термопар2) ТПП (S) по ГОСТ Р 8.585-2001: от 0 до +1760 °С | 14 бит | ±0,15 | ±0,008 | |
| Сигналы от платиновых термопреобразователей сопротивления по ГОСТ 6651-2009: Pt-100 (а=0,00385), ТСП-100П (а=0,00391), ТСП-50П (а=0,00385 и 0,00391), ТСП-46 Ом, гр.21 по ГОСТ 6651-59 (а=0,00391) от 0 до +100 °С от 0 до +200 °С от 0 до +400 °С от -50 до +50 °С от -50 до +150 °С | 13 бит 14 бит 15 бит 13 бит 14 бит | ±0,15 для 4-х проводной схемы подключения ±0,2 для 3-х проводной схемы подключения | ±0,005 для 4-х проводной схемы подключения ±0,008 для 3-х проводной схемы подключения 3) | |
| Сигналы от медных термопреобразователей сопротивления по ГОСТ 6651-2009: ТСМ-100М (а=0,00426 и 0,00428), ТСМ-50М (а=0,00426 и 0,00428), ТСМ-53 Ом, гр.23 по ГОСТ 6651-59 (а=0,00426) от 0 до +100 °С от 0 до +200 °С от -50 до +50 °С от -50 до+150 °С | 13 бит 14 бит 13 бит 14 бит | ±0,15% для 4-х проводной схемы подключения ±0,2 % для 3-х проводной схемы подключения | ±0,005 %/°С для 4-х проводной схемы подключения ±0,008 %/°С для 3-х проводной схемы подключения4 | |
| SM201 3 канала | Сигналы от платиновых термопреобразователей сопротивления Pt100 (а=0,00385) по ГОСТ 6651-2009: от -30 до +70 °С | 15 бит | 0,15 °С (абсолютная) | 0,005 °С/°С (абсолютная) |
| FM201 1 канал | Частота импульсных сигналов 4) от 2 до 10000 Гц | 32 бит | Пределы допускаемой относительной погрешности в рабочих условиях ±0,003 % | |
Примечания
4. Характеристики импульсного сигнала: меандр с амплитудой (24±6) В. Контроллер отображает входной сигнал модуля FM201 как значение частоты вращения Fвращ в «об/мин», возможна настройка количества зубьев N. Номинальное значение измеряемой частоты вращения вычисляется по формуле:
Fвращ = Fвх•60/N, где Fвх - номинальное значение входного сигнала частоты импульсного сигнала, Г ц
Таблица 3 - Технические характеристики контроллеров
| Наименование характеристики | Значение |
| Нормальные условия применения: -температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 до 98 от 66,0 до 106,7 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность при температуре +25°С, % - атмосферное давление, кПа | от -40 до +70 до 98 от 66,0 до 106,7 |
| Параметры электрического питания Напряжение постоянного тока, В | от 16 до 28 |
наносится на титульный лист руководства по эксплуатации АДИГ.421457.012 РЭ типографским способом.
Таблица 4 - Комплектность контроллера
| Наименование | Обозначение | Количество |
| Контроллер программируемый Elicont-200 | АДИГ.421457.012 | 1 шт.* |
| Паспорт | АДИГ.421457.012 ПС | 1 экз. |
| Руководство по эксплуатации | АДИГ.421457.012 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| Примечание: * - комплект поставки и состав контроллера указывается в паспорте | ||
приведены в разделе 3 «Работа проектно-скомпонованного Контроллера «El-200»» и разделе 4 «Использование Контроллера «El-200» по назначению» руководства по эксплуатации АДИГ.421457.012 РЭ.
ГОСТ Р 51841-2001. Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
АДИГ.421457.012 ТУ. Контроллеры программируемые «Elicont-200». Технические условия.
| Зарегистрировано поверок | 699 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
