Пробники напряжения Я6-133, 87244-22

87244-22
Пробники напряжения Я6-133 (далее по тексту - пробники) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Карточка СИ
Номер в госреестре 87244-22
Наименование СИ Пробники напряжения
Обозначение типа СИ Я6-133
Изготовитель Общество с ограниченной ответственностью "Специальное Конструкторское Бюро "Связь и Локация" (ООО "СКБ "Связь и Локация"), г. Нижний Новгород
Год регистрации 2022
Срок свидетельства 31.10.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Пробники напряжения Я6-133 (далее по тексту - пробники) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).

Описание

Конструктивно пробник выполнен в диэлектрическом корпусе, на торце которого расположен измерительный штырь, а также разъем для навинчивания штыря измерительного заземления. С противоположной стороны корпуса расположен гибкий экранированный кабель с разъемом для подключения к измерительному оборудованию и кабель защитного заземления для подключения к заземляющим клеммам.

При измерении напряжения радиопомех в сетях, конструктивно отличающихся от сетей электропитания, используются дополнительные удлиняющие контактные насадки: наконечник - «игла» (измерительный «красный») и наконечник - «игла» (заземление измерительное «желтый»), которые входят в состав пробника.

Принцип действия пробников основан на методе высокочастотной фильтрации с использованием последовательно соединенных резистора и конденсатора.

Пробники напряжения Я6-133 выпускаются в модификациях Я6-133/1, Я6-133/2, Я6-133/3, отличающиеся диапазонами рабочих частот, значениями коэффициентов калибровки и модулем входного полного сопротивления в диапазоне рабочих частот.

Заводской номер, идентифицирующий каждый экземпляр пробника, указывается на информационной наклейке на боковой стороне корпуса пробника в формате цифрового обозначения.

Общий вид пробников, места нанесения наклейки «Знак утверждения типа», пломбировки от несанкционированного доступа, знака поверки и заводского номера представлены на рисунках 1а, 1б, 2.

Пломбирование предусмотрено в виде наклейки производителя на боковой стороне пробника, в плоскости, параллельной плоскости расположения измерительного штыря и штыря измерительного заземления.

Рисунок 1а - Общий вид пробника Я6-133/1

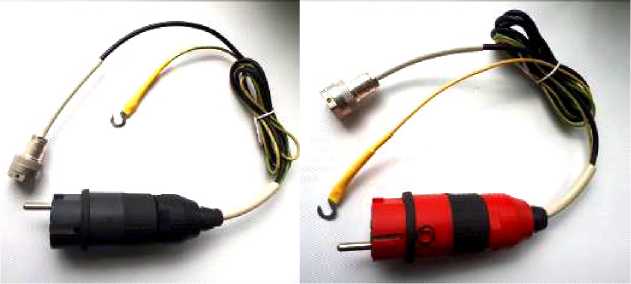

Рисунок 1б - Общий вид пробников Я6-133/2 (слева), Я6-133/3 (справа)

место нанесения> заводского номера

место нанесения

знака поверки

место пломбировки

место нанесения наклейки «Знак утверждения типа»

Рисунок 2 - Общий вид пробника

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, МГц:

Я6-133/1

Я6-133/2

Я6-133/3

от 0,001 до 1500 включ. от 0,001 до 400 включ. св. 400 до 1500 включ.

Наименование характеристики

Значение

Диапазон изменений коэффициента калибровки, дБ:

Я6-133/1 в диапазоне частот от 0,001 до 0,003 МГц, включ.

от 25 до 38

Я6-133/1 в диапазоне частот св. 0,003 до 1500 МГц, включ.

от 14 до 23

Я6-133/2

от 17 до 41

Я6-133/3

от 15 до 26

Пределы погрешности коэффициента калибровки (для всех модификаций), дБ, не более

±2,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Я6-133/1

Я6-133/2

Я6-133/3

Модуль      полного      входного

сопротивления в диапазоне рабочих частот, Ом

150±20

1200±50

1500±50

Максимальное напряжение провод-земля, В

500

250

115

-постоянное

-переменное, частотой 50 Гц

- переменное, с частотой 400 Г ц

Габаритные размеры (диаметрхдлина), мм, не более

42x130

Масса, кг, не более

0,5

Средняя наработка на отказ, ч., не менее

15000

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа

от +15 до +25

80 от 84,0 до 106

Знак утверждения типа

наносится на боковую плоскость пробника в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Пробник напряжения Я6-133 (модификации Я6-133/1, Я6-133/2, Я6-133/3)

КЯИЕ.418131.001

1 шт.

(по заказу)

Наконечник красный - «игла» (измерительный)

КЯИЕ.418131.002

1 шт.

Наконечник желтый - «игла» (заземление измерительное)

КЯИЕ.418131.003

1 шт.

Руководство по эксплуатации

КЯИЕ.418131.001 РЭ

1 шт.

Формуляр

КЯИЕ.418131.001ФО

1 шт.

Методика поверки

1 шт.

Футляр

КЯИЕ.418131.004

1 шт.

Сведения о методах измерений

приведены в разделах 6, 7 «Порядок работы», «Поверка пробника» документа КЯИЕ.418131.001 РЭ «Пробники напряжения Я6-133». Руководство по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. №1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

ГОСТ CISPR 16-1-2-2016 Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 1-2. Аппаратура для измерения радиопомех и помехоустойчивости. Устройства связи для измерений кондуктивных помех;

КЯИЕ.418131.001 ТУ «Пробники напряжения Я6-133. Технические условия».

Зарегистрировано поверок 3
Поверителей 2
Актуальность данных 07.11.2024
87244-22
Номер в ГРСИ РФ:
87244-22
Производитель / заявитель:
Общество с ограниченной ответственностью "Специальное Конструкторское Бюро "Связь и Локация" (ООО "СКБ "Связь и Локация"), г. Нижний Новгород
Год регистрации:
2022
Cрок действия реестра:
31.10.2027
