| Номер в госреестре | 87245-22 |
| Наименование СИ | Машины испытательные универсальные сервогидравлические |
| Обозначение типа СИ | УИМ |
| Изготовитель | Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск |
| Год регистрации | 2022 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные сервогидравлические УИМ (далее - машины) предназначены для измерений силы при испытаниях материалов на растяжение, сжатие и изгиб при статическом и циклическом нагружении.
Принцип действия машин основан на преобразовании электрической энергии серво-гидравлическим приводом в линейное перемещение штока гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из силозадающего модуля, электрогидравлического шкафа, блока измерения и управления.
Силозадающий модуль состоит из рамы, одного или нескольких гидроцилиндров и универсальных переходников.
Блок измерения и управления состоит из цифрового контроллера и персонального компьютера с установленным пользовательским программным обеспечением.
Цифровой контроллер измеряет и регистрирует выходные электрические аналоговые сигналы силоизмерительного тензорезисторного датчика и датчика перемещений, обрабатывает и анализирует полученную информацию, и формирует сигналы управления для силозадающего модуля.
Настройки цифрового контроллера и режимы его работы задаются в пользовательском программном обеспечении, установленном на персональном компьютере, входящего в комплект поставки машины. Подключение цифрового контроллера к персональному компьютеру осуществляется по кабелю связи. Отображение процесса проведения испытаний и результатов испытаний происходит в пользовательском программном обеспечении.
Испытываемый образец устанавливается при помощи приспособлений, закрепленных на универсальных переходниках на штоке гидроцилиндра и неподвижном элементе рамы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силоизмерительным тензорезисторным. Датчик силоизмерительный тензорезисторный может работать как на растяжение, так и на сжатие. Датчик перемещений связан со штоком гидроцилиндра и измеряет его линейное перемещение.
Машины имеют кнопку аварийной остановки и автоматический выключатель, предотвращающие поломку механизмов и составных частей машин при превышении допустимых нагрузок.
Машины комплектуются одним или несколькими датчиками силоизмерительными тен-зорезисторными с различными диапазонами измерений, не превышающими верхний предел диапазона измерений силы машины.
Для увеличения функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных условиях (температурные и климатические камеры, печи).
Выпускаемые модификации машин различаются конструктивным исполнением силозадающего модуля, ходом штока гидроцилиндра, внешним видом, габаритными размерами и массой, диапазонами измерений силы, пределами допускаемой относительной погрешности измерений силы. Машины могут быть оснащены дополнительным гидравлическим приводом, автоподатчиком образцов, защитным ограждением. Машины имеют порты для подключения дополнительных датчиков продольной и поперечной деформации.
Модификации машин имеют обозначение УИМ-Х-А-В-C-D-E, где:
УИМ - универсальная испытательная машина;
Х - верхний предел диапазона измерений силы (нагрузки), кН (10; 20; 25; 50; 100; 200; 250; 300; 500; 750; 1000; 1500; 2000);
А - исполнение силозадающего модуля (I; II; III; IV; V; VI; VII; VIII; IX; X; XI; XII; XIII; XIV; XV; XVI; XVII);
В - пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 2000 мкм вкл., мкм, ±(5; 10);
С - пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра в диапазоне свыше 2 до 1000 мм вкл., %, ±(0,5; 1,0);
D - пределы допускаемой относительной погрешности измерений силы (нагрузки), %, ±(0,36; 0,5; 1,0);
E - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины (0,2; 0,5; 1,0).
Идентификация машин осуществляется методом визуального осмотра силозадающего модуля и расположенной на его тыльной стороне маркировочной таблички, отображающей информацию о верхнем пределе диапазона измерений силы (нагрузки), серийном номере, модификации, дате изготовления и наименовании изготовителя.
Пломбировка машин не предусмотрена, доступ к внутренним частям машин обеспечивается специальным крепежом.
Нанесение знака поверки на машины не предусмотрено. Знак поверки наносится на свидетельство о поверке.

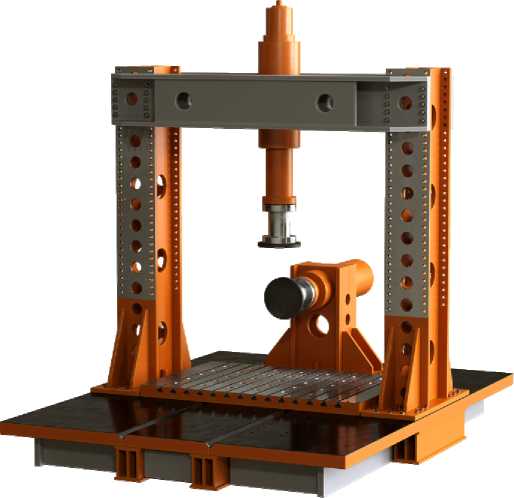

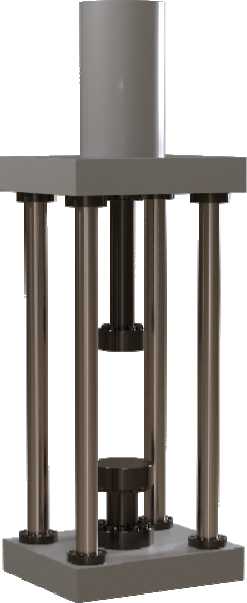

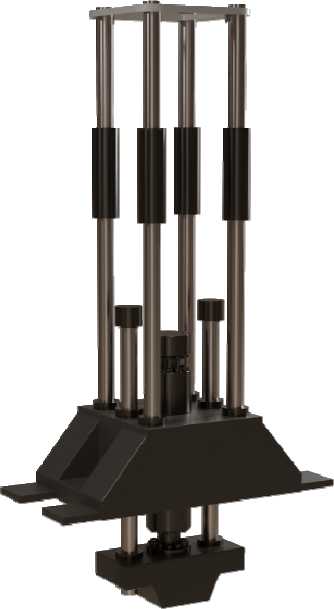

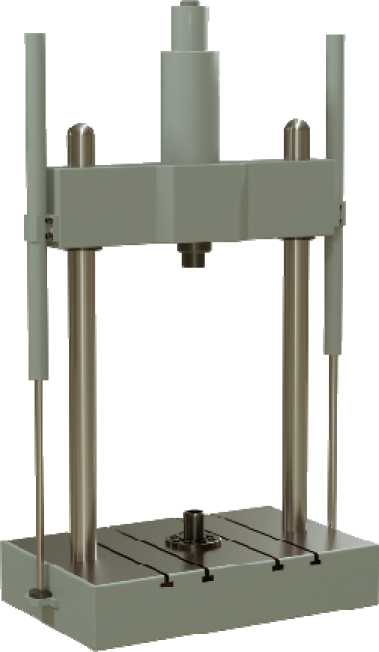

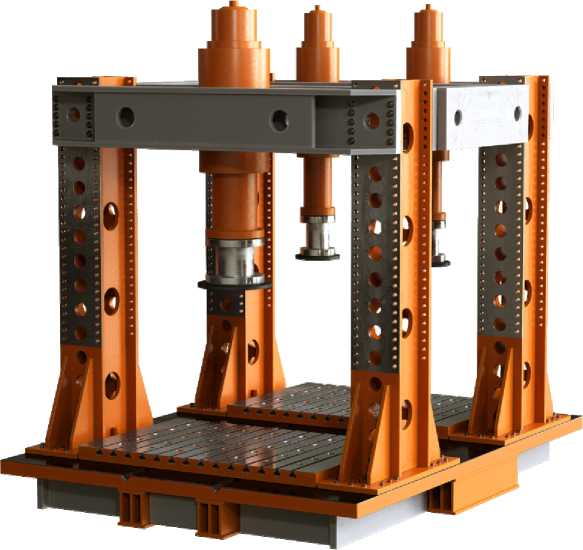

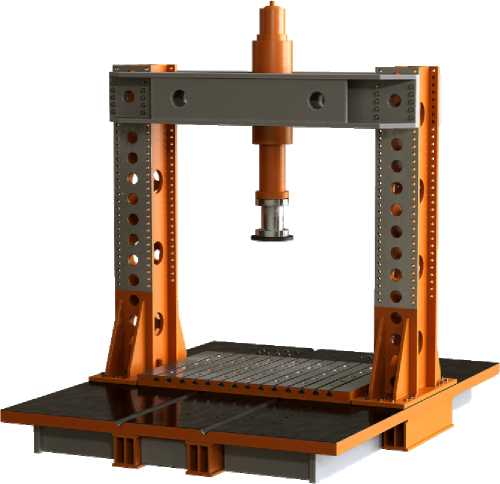

Общий вид машин приведен на рисунках 1 - 17. Общий вид типовой маркировки (заводской таблички) машин c указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 18.
Рисунок 1 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения I
Рисунок 2 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения II
Рисунок 3 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения III
Рисунок 4 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения IV
Рисунок 5 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения V
Рисунок 6 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения VI

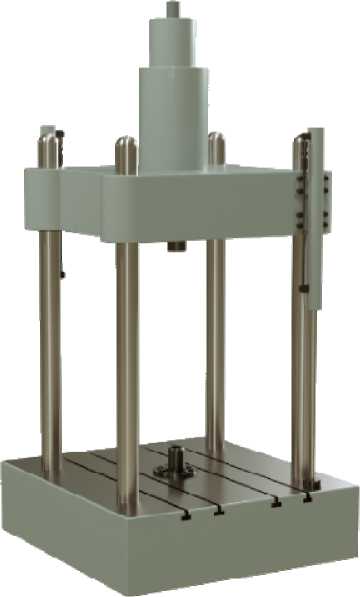

Рисунок 7 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения VII
Рисунок 8 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения VIII
Рисунок 9 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения IX
Рисунок 10 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения X
Рисунок 11 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения XI
Рисунок 12 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения XII

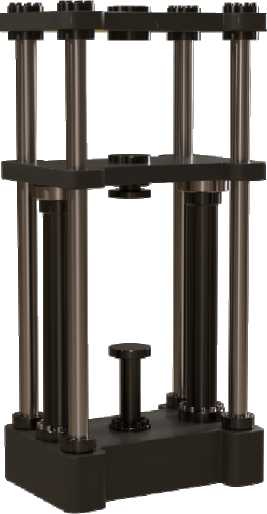

Рисунок 13 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения XIII
Рисунок 14 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения XIV
Рисунок 15 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения XV

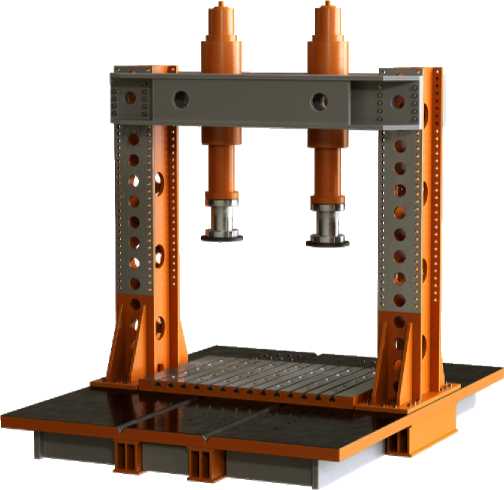

Рисунок 16 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения XVI
Рисунок 17 - Общий вид машин испытательных универсальных сервогидравлических УИМ исполнения XVII

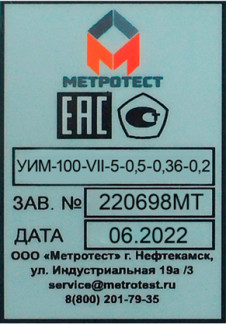

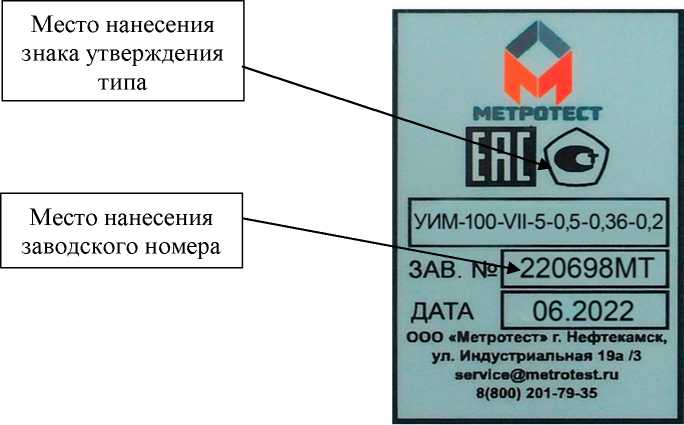

Рисунок 18 - Общий вид типовой маркировки (заводской таблички) машин
Программное обеспечение (ПО) машин состоит из встроенного и внешнего ПО.
Встроенное ПО «M-Test PLC» устанавливается в контроллер, является метрологически значимым и обеспечивает управление работой машин, обмен информацией с внешними системами. Доступ к встроенному ПО «M-Test PLC» отсутствует.
Внешнее ПО «M-Test АСУ» устанавливается на персональном компьютере (ПК), является метрологически незначимым и обеспечивает считывание данных, просмотр и обработку результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | M-Test PLC | M-Test АСУ |
| Номер версии (идентификационный номер) ПО, не ниже | 5.00 | 3.00 |
| Таблица 2 - Метрологические ха | рактеристики |
| Модификация | Верхний предел диапазона измерений силы (нагрузки), кН |
| УИМ-10 | 10 |
| УИМ-20 | 20 |
| УИМ-25 | 25 |
| УИМ-50 | 50 |
| УИМ-100 | 100 |
| УИМ-200 | 200 |
| УИМ-250 | 250 |
| УИМ-300 | 300 |
| УИМ-500 | 500 |
| УИМ-750 | 750 |
| УИМ-1000 | 1000 |
| УИМ-1500 | 1500 |
| УИМ-2000 | 2000 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины | 0,2; 0,5; 1,0 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,36; ±0,5; ±1,0 |
| Диапазон измерений перемещения штока гидроцилиндра, мм* | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 2000 мкм вкл., мкм | ±5,0; ±10,0 |
| Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне свыше 2 до 1000 мм вкл., % | ±0,5; ±1,0 |
* конкретный диапазон указывается в паспорте на каждую машину
Таблица 4 - Основные технические характеристики
| Модификация | Габаритные размеры силозадающего модуля, мм, не более | Масса силозадающего модуля, кг, не более | ||
| Ширина | Глубина | Высота | ||
| УИМ-Х-I | 2000 | 1500 | 4500 | 4000 |
| УИМ-Х-II | 2500 | 2000 | 5000 | 4500 |
Продолжение таблицы 4
| Модификация | Габаритные размеры силозадающего модуля, мм, не более | Масса силозадающего модуля, кг, не более | ||
| Ширина | Глубина | Высота | ||
| УИМ-Х-Ш | 2600 | 2100 | 6200 | 10100 |
| УИМ-Х-IV | 2100 | 1800 | 4300 | 3900 |
| УИМ-Х-V | 3200 | 2600 | 6800 | 11000 |
| УИМ-Х-VI | 3800 | 3100 | 7000 | 17000 |
| УИМ-Х-VII | 3000 | 2600 | 7400 | 24000 |
| УИМ-Х-VIII | 3000 | 2800 | 6100 | 17000 |
| УИМ-Х-IX | 5000 | 3500 | 8000 | 28000 |
| уим-х-х | 2500 | 1800 | 4900 | 12000 |
| уим-х-xi | 2500 | 1800 | 4900 | 10000 |
| УИМ-Х-XII | 4500 | 2200 | 5100 | 4800 |
| уим-х-хш | 1800 | 1200 | 2600 | 3200 |
| УИМ-Х-XIV | 5000 | 4000 | 3500 | 13500 |
| УИМ-Х-XV | 4800 | 3900 | 3500 | 13000 |
| УИМ-Х-XVI | 6000 | 5000 | 6000 | 18000 |
| УИМ-Х-XVII | 10000 | 9000 | 7500 | 21000 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение, В - частота, Г ц | 380 ± 38 50 ± 2 |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность % | от +15 до +35 от 20 до 80 |
| Срок службы, лет, не менее | 15 |
наносится типографским способом на титульный лист руководства по эксплуатации и на заводскую табличку, закрепленную на силозадающем модуле машины, методом офсетной печати.
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная сервогидравлическая УИМ | модификация в зависимости от заказа | 1 шт. |
| Шкаф электрогидравлический | - | 1 шт. |
| Программное обеспечение | M-Test АСУ | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Паспорт | УИМ ПС | 1 экз. |
| Руководство по эксплуатации | УИМ РЭ | 1 экз. |
| Инструкция оператора | M-Test 003.1.ИО | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 9 документа «Машины испытательные универсальные сервогидравличе-ские УИМ. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
МРСЕ.441114.007ТУ «Машины испытательные универсальные сервогидравлические УИМ. Технические условия».
