| Номер в госреестре | 87256-22 |
| Наименование СИ | Генераторы шума |
| Обозначение типа СИ | FS-SNS18 |
| Изготовитель | "Rohde&Schwarz GmbH &Со. КG", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 03.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы шума FS-SNS18 (далее - ГШ) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шумового радиоизлучения (далее - СПМШ) на выходе при работе с измерителями коэффициента шума, анализаторами спектра при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств.
Принцип действия ГШ основан на возникновении СВЧ шумового сигнала при электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД). Источником шумового излучения в случае лавинного пробоя являются как дробовые флуктуации тока диода, так и флуктуации коэффициента умножения лавины.
Конструктивно ГШ выполнены в моноблочном исполнении и состоят из стабилизатора тока, генераторной секции и аттенюатора. Стабилизатор тока обеспечивает режим работы ЛПД - основного элемента генераторной секции, которая также включает в себя пассивную цепь, согласующую выходное сопротивление ЛПД с входным сопротивлением аттенюатора. Аттенюатор служит для уменьшения мощности шумов до заданного уровня и улучшения согласования выхода СВЧ ГШ с внешней нагрузкой.
На боковой панели ГШ располагается маркировка с обозначением его типа и заводского номера.
Общий вид ГШ представлен на рисунке 1.
Общий вид ГШ с обозначением мест нанесения знака утверждения типа, место нанесения заводского номера и защиты от несанкционированного доступа в виде пломбировки представлен на рисунке 2.
Рисунок 1 - Общий внешний вид ГШ

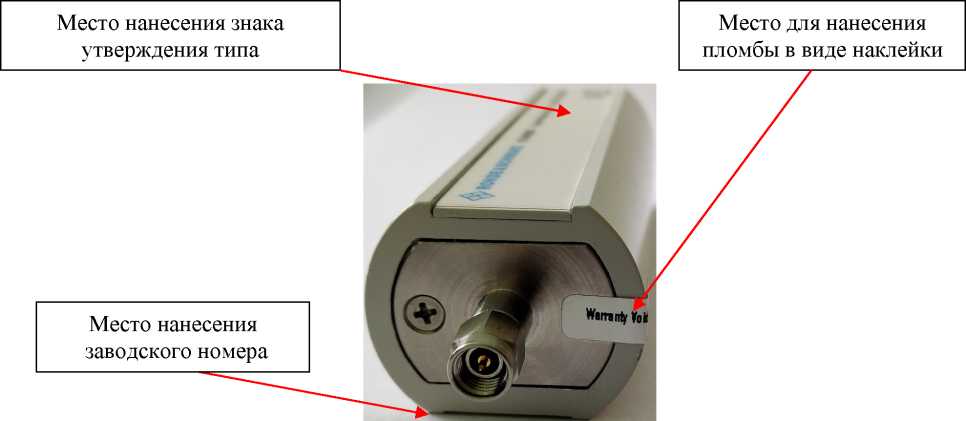

Рисунок 2 - Общий вид ГШ с обозначением мест нанесения знака утверждения типа, место нанесения заводского номера и защиты от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 0,01 до 18,00 |
| Диапазон воспроизведения СПМШ, дБ | от 5 до 7 |
| Пределы допускаемой абсолютной погрешности воспроизведения уровня СПМШ, дБ: - в диапазоне частот от 0,01 до 8,00 ГГц включ. | ±0,10 |
| - в диапазоне частот св.8,00 до 18,00 ГГц включ. | ±0,13 |
| КСВН выхода СВЧ, не более: - в диапазоне частот от 0,01 до 5,00 ГГц включ. | 1,10 |
| - в диапазоне частот св. 5,0 до 15,0 ГГц включ. | 1,15 |
| - в диапазоне частот св. 15,0 до 18,0 ГГц включ. | 1,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип соединителя СВЧ выхода | SMA, вилка |
| Номинальное значение выходного сопротивления, Ом | 50 |
| Напряжение питания постоянного тока, В | от 26 до 30 |
| Габаритные размеры, мм, не более: | |
| - длина | 130,0 |
| - ширина | 38,0 |
| - высота | 30,5 |
| Масса, кг, не более | 0,275 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре + 22 °С, % - атмосферное давление кПа (мм рт.ст.) | от +5 до +45 до 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса ГШ в виде шильды.
Таблица 3 - Комплектность ГШ
| Наименование | Обозначение | Кол-во, шт |
| ГШ | FS-SNS18 | 1 |
| Интерфейсный кабель | SNSCABLE или SNSCABLE-Y | 1 |
| Руководство по эксплуатации | 1338.8050.02 - 02 | 1 |
| Паспорт | - | 1 |
| Упаковка | _ | 1 |
приведены в разделе 2 «Измерительная установка» документа 1338.8050.02 - 02 «Генератор шума FS-SNS18. Руководство по эксплуатации».
ГОСТ Р 8.860-2013 «ГСИ. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц»;
Техническая документация изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
