Государственный реестр средств измерений

Трансформаторы тока ТПШФА, 87265-22

87265-22
Трансформаторы тока ТПШФА (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 87265-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТПШФА
Изготовитель МЗП "Электроаппарат" ГЭП, г. Ленинград (изготовлены в 1956 - 1962 гг.)
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТПШФА (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Конструкция трансформаторов: проходные, шинные, с фарфоровой изоляцией. Сердечники магнитопровода, собранные из кольцеобразно намотанных лент электротехнической стали, расположены на фарфоровом изоляторе, который закреплен в металлической панели. Постоянная первичная обмотка отсутствует и создается шиной распределительного устройства, пропускаемой сквозь изолятор на месте установки.

Вторичная обмотка намотана в виде трех секций на сердечниках магнитопровода.

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

К трансформаторам тока данного типа относятся трансформаторы тока ТПШФА с заводскими №№ 3401, 3365, 35082, 116365, 123159, 123162.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

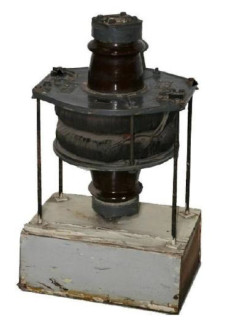

Общий вид средства измерений с указанием места нанесения заводского номера

приведен на рисунке 1.

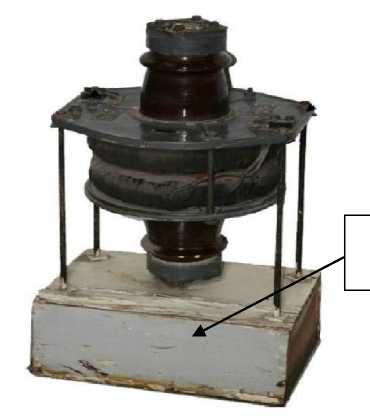

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

6

Номинальный первичный ток 11ном., А

4000

Номинальный вторичный ток 12ном., А

5

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка, В\А с коэффициентом мощности cos ф = 0,8

30

Номинальная частота Гном., Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +40

Знак утверждения типа

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

аблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТПШФА

1 шт.

Паспорт

ТПШФА

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

ГОСТ Р 8.859-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

Зарегистрировано поверок 6
Поверителей 1
Актуальность данных 07.11.2024
