| Номер в госреестре | 87283-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1980-1995 гг.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35Б-1 У1, ТФЗМ 110Б-П У1, ТФЗМ 110Б-Ш У1 и ТФЗМ ИОБ-IV У1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинального вторичного тока, классом точности вторичных обмоток, номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока:
- модификация ТФЗМ 35Б-1 У1 зав. № 1045;
- модификация ТФЗМ 110Б-И У1 зав. № 11736, 11753, 11739;
- модификация ТФЗМ 110Б-Ш У1 зав. № 1737, 4956, 1732, 4586, 4602;
- модификация ТФЗМ ИОБ-IV У1 зав. № 5266, 11119, 10632, 10110.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

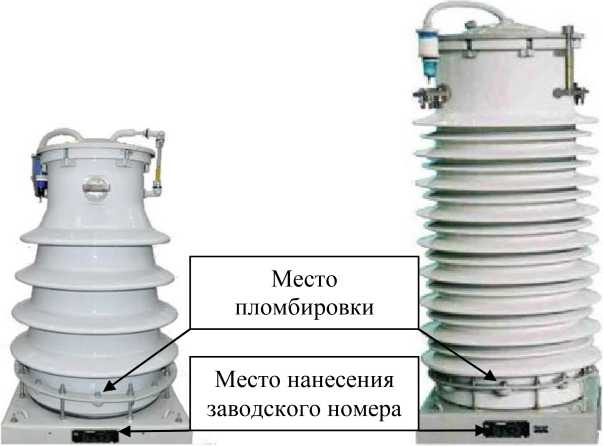

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
ТФЗМ35Б-1У1 ТФЗМ 110Б-П У1, ТФЗМ 110Б-ШУ1,
ТФЗМ 110Б-1УУ1
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 35Б-1 У1
| Наименование характеристики | Значение для заводского номера |
| 1045 | |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток Iihom, А | 200 |
| Номинальный вторичный ток Ином, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА. | 30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-П У1
| Наименование характеристики | Значение для заводских номеров |
| 11736,11753, 11739 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток Ином, А | 1 |
| Номинальная частота ГНом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА | 20 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш У1
| Наименование характеристики | Значение для заводских номеров | |
| 1737, 4956, 1732 | 4586, 4602 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Г1ном, А | 750 | 1000 |
| Номинальный вторичный ток Ьном, А | 1 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 20 | 20 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-ГУ У1
| Наименование характеристики | Значение для заводских номеров | |
| 5266 | 11119,10632, 10110 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Г1ном, А | 300 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 1 |
| Номинальная частота Гном, Г ц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 30 | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 35Б-Г У1; ТФЗМ 110Б-ГГ У1; ТФЗМ 110Б-ГГГ У1; ТФЗМ 110Б-1У У1 | 1 шт. |
| Паспорт | ТФЗМ 35Б-Г У1; ТФЗМ 110Б-ГГ У1; ТФЗМ 110Б-Ш У1; ТФЗМ 110Б-1У У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 15 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
