| Номер в госреестре | 87285-22 |
| Наименование СИ | Приборы для измерений параметров контура и шероховатости |
| Обозначение типа СИ | Optacom |
| Изготовитель | Optacom GmbH & Co. KG, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 10.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров контура и шероховатости Optacom (далее по тексту - приборы) предназначены для измерений профилей различных деталей и (или) параметров шероховатости, а также для определения в измеренных профилях геометрических параметров.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с твердосплавным или алмазным наконечником и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления и оценки (в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей).
Прибор состоит из блока привода с измерительной системой, щуповой консоли, стойки с гранитным основанием, системы управления и оценки результатов измерений на базе персонального компьютера (ПК).
На гранитном основании смонтирована колонна с направляющими, на которой крепится блок ведущего привода с датчиком и закрепленной на нем щуповой консолью. Управление всеми перемещениями осуществляется при помощи меню на экране монитора, а также джойстиком в ручном режиме. Джойстик закреплен на гранитном основании прибора.
К настоящему типу средств измерений относятся приборы следующих модификаций: LC-10, VC-10, VC-10-EL, VC-10-UL и VC-10-XXL, которые отличаются между собой диапазонами измерений, габаритными размерами, метрологическими характеристиками.
Прибор имеет возможностью касания поверхности сверху и снизу.
Все модификации по дополнительному заказу могут оснащаться функцией измерений параметров шероховатости поверхности и определения параметров резьбы.
Общий вид приборов представлен на рисунке 1.

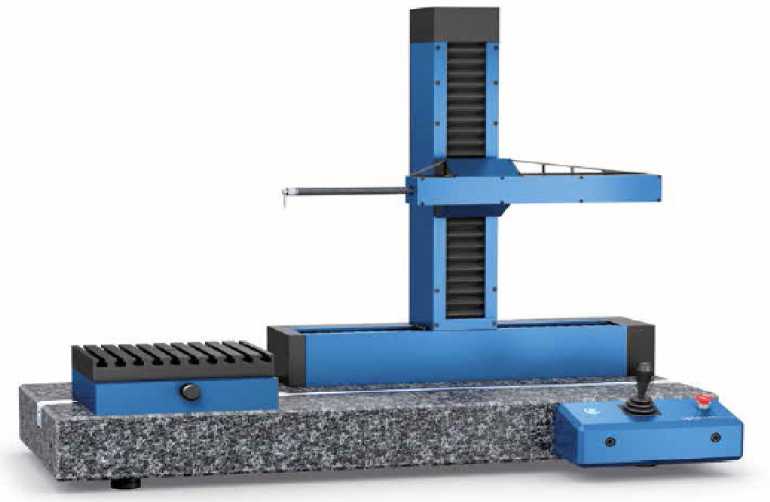

Рисунок 1 - Общий вид приборов
Приборы модификаций VC-10, VC-10-EL, VC-10-UL и VC-10-XXL по дополнительному заказу могут комплектоваться устройством вращения с цанговым патроном (рисунок 2) и другими вспомогательными приспособлениями для крепления объектов измерения.

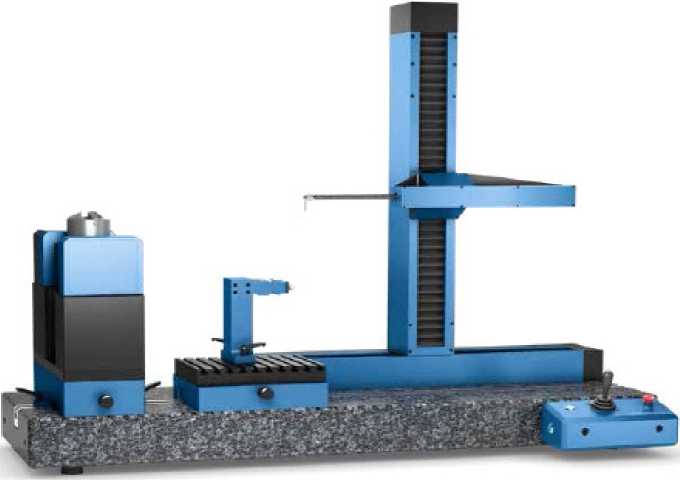

Рисунок 2 - Общий вид прибора модификации VC-10 с устройством вращения
Приборы модификации VC-10-UL изготавливаются следующих исполнений:
- VC-10-UL: прибор с прямоугольным основанием (рисунок 1);
- VC-10-UL-RDY: прибор с Г-образным основанием с устройством позиционирования объекта измерения для перемещения по оси Y, поворота вокруг оси Z и имеющим ось вращения с установленным цанговым патроном (рисунок 3);
- VC-10-UL-RDSY: прибор с Г-образным основанием с устройством позиционирования объекта измерения для перемещения по оси Y, поворота вокруг оси Z и наклона оси вращения с установленным цанговым патроном (рисунок 4).

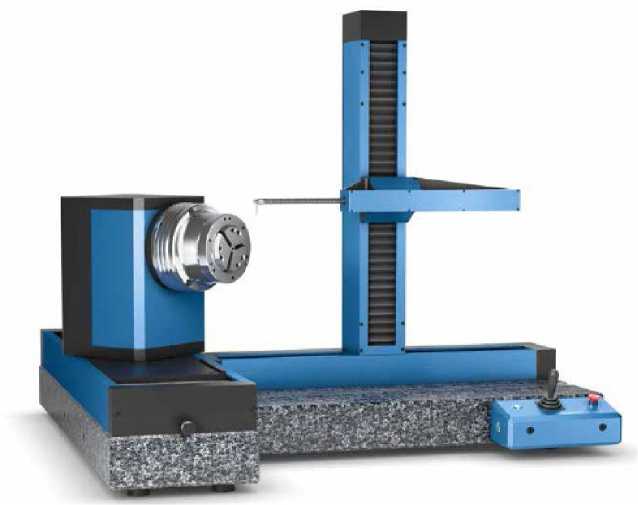

Рисунок 3 - Общий вид прибора модификации VC-10-UL-RDY

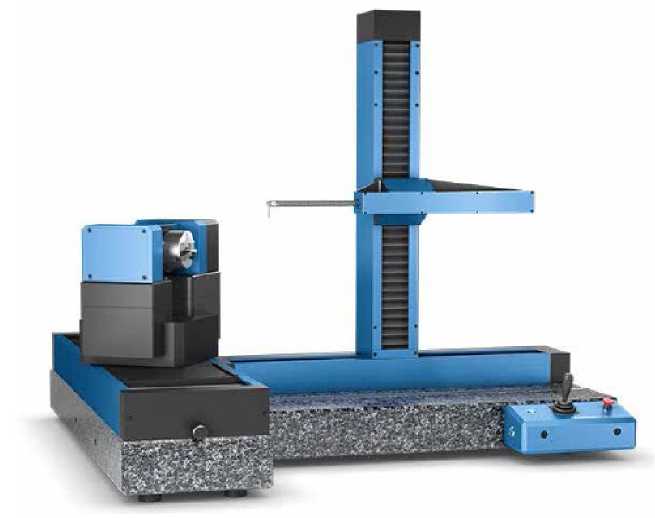

Рисунок 4 - Общий вид прибора модификации VC-10-UL-RDSY
Модель прибора указана на корпусе.
Модель прибора и заводской (серийный) номер в формате цифрового или буквенноцифрового обозначения наносится на одну из боковых поверхностей гранитного основания в виде наклейки.
Пломбирование приборов от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.
Корпус средства измерений может быть окрашен в цвета по заказу заказчика.
Приборы имеют в своем составе программное обеспечение (ПО) Optacom Suite 2, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Основной защитой ПО является USB-ключ-заглушка.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Optacom Suite 2 |
| Номер версии (идентификационный номер) ПО, не ниже | Version 1.0.7284.18794 |
| Цифровой идентификатор ПО | _ |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация (исполнение) | LC-10 | VC-10 | VC-10-EL | VC-10-UL (VC-10-UL-RDY; VC-10-UL-RDSY) | VC-10-XXL |
| При измерении контура поверхности | |||||
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 225 | от 0 до 225 | от 0 до 325 | от 0 до 425 | от 0 до 595 |
| Диапазон измерений линейных размеров по оси Z, мм | от 0 до 225 | от 0 до 225 | от 0 до 325 | от 0 до 425 | от 0 до 425 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(1,5 + L/100) | ±(0,5 + L/100) | ±(2,0 + L/100) | ||
| где L - измеряемая длина, мм | |||||
| Разрешение, мкм | 0,01 | ||||
| Скорость измерений (переключаемая), мм/с | от 0,1 до 2,0 | ||||
| Угол подъема/спуска измеряемого профиля по отношению к оси X, ° | 78/87 | ||||
| Наименование характеристики | Значение | ||||
| Модификация (исполнение) | LC-10 | VC-10 | VC-10-EL | VC-10-UL (VC-10-UL-RDY; VC-10-UL-RDSY) | VC-10-XXL |
| Измерительное усилие, мН | 40 | ||||
Окончание таблицы 2
| Наименование характеристики | Значение | ||||
| Модификация (исполнение) | LC-10 | VC-10 | VC-10-EL | VC-10-UL (VC-10-UL- RDY; VC-10-UL-RDSY) | VC-10-XXL |
| При измерении шероховатости поверхности1) | |||||
| Диапазон измерений шероховатости по параметру Ra, мкм | от 0,02 до 100 | ||||
| Пределы допускаемой относительной погрешности измерений шероховатости по параметру Ra, % | ±10 | ±5 | ±10 | ||
| Скорость измерений (переключаемая), мм/с | 0,1 до 1,0 | ||||
| Измерительное усилие, мН | 20 | ||||
| Радиус закругления щупа, мкм | 2 или 5 | ||||
| Угол подъема/спуска измеряемого профиля по отношению к оси X, ° | 78/87 | ||||
| 1) - наличие функции измерений параметров шероховатости поверхности в приборах опционально по дополнительному заказу | |||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Модификация (исполнение) | Vc-w vc-10-el vc-i0-ul vc-10-xxl VC.wTjRDYY |
| Параметры электрического питания (от внешней сети): - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50/60 |
| Наименование характеристики | Значение | ||||
| Модификация (исполнение) | LC-10; VC-10 | VC-10-EL | VC-10-UL | VC-10-XXL | VC-10-UL-RDY; VC-10-UL-RDSY |
| Потребляемая мощность, кВт, не более | 1 | ||||
| Масса, кг, не более | 150 | 180 | 200 | 325 | 275 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 950 490 760 | 1200 490 960 | 1200 490 960 | 1450 550 1050 | 1065 1060 980 |
Окончание таблицы 3
| Наименование характеристики | Значение | ||||
| Модификация (исполнение) | LC-10; VC-10 | VC-10-EL | VC-10-UL | VC-10-XXL | VC-10-UL-RDY; VC-10-UL-RDSY |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +19,5 до +20,5 от 50 до 70 от 96 до 104 | ||||
| Средний срок службы, лет | 10 | ||||
на паспорт приборов типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров контура и шероховатости | Optacom1) 2) | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение (на диске или флеш-накопителе) | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - обозначение определяется модификацией и исполнением прибора; 2) - модификация и количество опций зависит от заказа | ||
приведены в разделах 2 «Область «Контур» и 3 «Область «Шероховатость» руководства по эксплуатации приборов.
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 472 от 6 апреля 2021 г.
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2657 от 6 ноября 2019 г.
Стандарт предприятия Optacom GmbH & Co. KG «Приборы для измерений параметров контура и шероховатости Optacom».
