| Номер в госреестре | 87286-22 |
| Наименование СИ | Системы лазерные для центровки валов |
| Обозначение типа СИ | МЕАХ |
| Изготовитель | "ACOEM AB", Швеция |
| Год регистрации | 2022 |
| Срок свидетельства | 10.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные для центровки валов МЕАХ (далее - системы) предназначены для измерений взаимных перемещений валов станков горизонтального и вертикального исполнений, а также валопроводов при их центровке.
Принцип действия систем основан на измерении взаимного положения измерительных блоков (датчиков лазерных) относительно друг друга при радиальном и угловом смещении осей центрируемых валов. Системы состоят из двух датчиков лазерных SM 201 и SR 201, в каждом из которых находится источник излучения и фотоприемник, оснащенных модулем для беспроводной передачи данных (Bluetooth) для подключения к внешнему устройству индикации с установленным программным обеспечением.
На корпусах датчиков лазерных расположены кнопки включения/выключения, кнопка проверки заряда аккумулятора и разъём USB для подключения внешнего источника питания. Корпуса датчиков лазерных изготавливают из алюминиевого сплава, а переднюю панель из пластика.
Серийный номер в виде цифрового обозначения наносится типографским способом на самоклеющуюся фирменную табличку, расположенную на нижней части корпуса датчиков лазерных системы.
Нанесение знака поверки на систему не предусмотрено.
Пломбирование систем не предусмотрено.
Общий вид системы представлен на рисунках 1 и 2. Места нанесения знака утверждения типа, знака поверки, серийного номера приведены на рисунке 2.

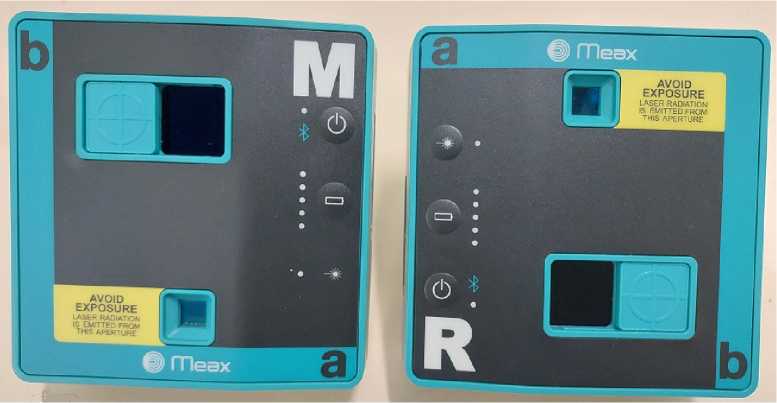

Рисунок 1 - Общий вид систем

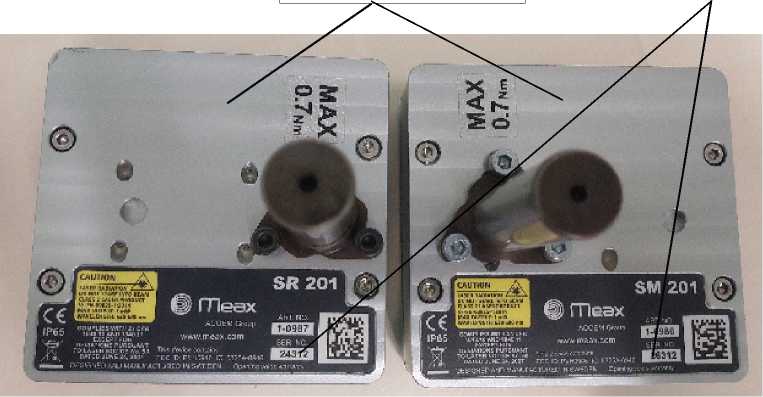

Место нанесения знака утверждения типа
Место нанесения серийного номера
SM 201
SR 201
5ER >.С
Рисунок 2 - Общий вид систем с указанием мест нанесения знака утверждения типа, знака поверки, серийного номера
Системы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует низкому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Meax Coax |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений, мм | ±6 |
| Пределы допускаемой абсолютной погрешности измерений перемещений, мм | ±(0,003+0,01-1x1)* |
| Дискретность отсчета, мм | 0,001 |
| * x - измеренное перемещение, мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип источника излучения | лазер полупроводниковый класс 2 по ГОСТ IEC 608251-2013 |
| Номинальная длина волны источника излучения, нм | 650 |
| Мощность источника излучения, мВт, не более | 1 |
| Расстояние между датчиками лазерными, м | от 0,01 до 3 |
| Габаритные размеры датчиков лазерных, мм, не более: - ширина, - длина, - высота | 82 86 33 |
| Масса датчиков лазерных, кг, не более | 0,4 |
| Номинальное напряжение питания, В | 5 |
| Потребляемая мощность, Вт, не более | 0,8 |
| Условия эксплуатации: - температура окружающего воздуха, °С, - относительная влажность окружающего воздуха, % | от +15 до +25 от 10 до 90 |
| Средний срок службы, лет | 7 |
| Средняя наработка до отказа, ч, не менее | 10000 |
на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус датчиков лазерных системы.
Таблица 4 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система лазерная для центровки валов в составе: - датчик лазерный - датчик лазерный - USB-кабель - сетевой кабель 220 В - зарядное устройство - держатели магнитные - устройство индикации | МЕАХ SM 201 SR 201 - - - - - | 1 шт. 1 шт. 1 шт. 2 шт. 1 шт. 1 шт. в соответствии с заказом в соответствии с заказом |
| Кейс для транспортирования | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Метод измерений» руководства по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия фирмы «ACOEM AB», Швеция
