| Номер в госреестре | 87288-22 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | WDW-100 |
| Изготовитель | "Jinan Testing Equipment IE Corporation Yinfeng Group CO LTD", Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные WDW-100 (далее по тексту - машины), предназначены для измерений силы, перемещения и деформации (удлинения) при механических испытаниях образцов на растяжение, сжатие и изгиб (сдвиг) в режиме статического нагружения.
Принцип действия машин испытательных универсальных WDW-100 заключается в измерении силы, перемещения активного захвата и деформации (удлинения) образца при прочностных испытаниях с постоянной заданной скоростью.
Конструктивно машины состоят из электромеханической станции, силовой рамы, в которую вмонтированы нагружающее устройство, измерительный узел и блок обработки данных.
Электромеханическая станция (далее ЭС) состоит из шагового двигателя высокой точности и системы с шестернями, тягами и рычагами. ЭС предназначена для преобразования крутящего момента электродвигателя в линейное перемещение нагружающего устройства.
Нагружающее устройство вмонтировано в раму, приводится в движение при помощи ЭС, обеспечивает захват (крепление) и приложение нагрузки на образец.
Силовая рама выполнена в виде двухколонной конструкции, жестко закрепленной на неподвижном основании, обеспечивающая перемещения активного захвата нагружающего устройства в вертикальном направлении.
Измерительный узел (далее узел) состоит из датчиков силы, перемещения и деформации. Узел измеряет: усилие, приложенное к испытуемому образцу; линейное перемещение активного захвата; деформацию образца. Узел обеспечивает прием электрических сигналов с первичных преобразователей и последующею передачу на блок обработки данных.
Блок обработки данных выполняет функции: преобразования электрических сигналов с датчиков в цифровой; хранение и анализ полученной информации; управление циклом испытаний; вывод результатов измерений на ПК.
На силовой раме машин при помощи клепок установлена маркировочная табличка с информацией об изготовителе, заводском номере. Заводской номер в виде цифрового кода наносится ударным способом.
Машины испытательные универсальные WDW-100 изготовлены в количестве 6 единиц зав. №№ 20180730, 1611007, 1611008, 1611009, 1611010, 1611011.
Пломбирование машин испытательных универсальных WDW-100 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

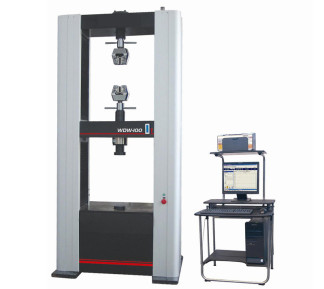

Фотография общего вида машины WDW-100, представлена на рисунке 1.
Рисунок 1. Машина испытательная универсальная WAW-1500L
Программное обеспечение машины WDW-100 защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Max Test |
| Номер версии (идентификационный номер ПО) | не ниже 1,0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений силы, кН | от 2 до 100 |
| Диапазон измерений перемещения активного захвата, мм | от 0,05 до 200 |
| Диапазон измерений деформации (удлинение) образца, мм | от 0,3 до 60 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений перемещения активного захвата, в диапазоне от 0,05 до 1 мм включ., мм | ±0,05 |
| Пределы допускаемой относительной погрешности измерений перемещения активного захвата, св. 1 до 200 мм, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений деформации (удлинение) образца, в диапазоне от 0,3 до 6 мм включ., мм | ±0,05 |
| Пределы допускаемой относительной погрешности измерений деформации (удлинение) образца, св.6 до 60 мм, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Диапазон перемещения активного захвата, мм | от 20 до 700 |
| Диапазон рабочих скоростей перемещения активного захвата, мм/мин: - растяжение - сжатие | от 0,01 до 500 от 0,01 до 480 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1010 750 2210 |
| Масса, кг, не более | 1500 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380 ±38 50 ±0,4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 86,0 до 106,7 |
наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность машин испытательных универсальных WDW-100.
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная | WDW-100 | 1 шт. |
| Паспорт | WDW-100 ПС | 1 экз. |
| Руководство по эксплуатации | WDW-100 РЭ | 1 экз. |
Руководство по эксплуатации «Машины испытательные универсальные WDW-100» Раздел 7.8 - выполнение измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
