| Номер в госреестре | 87298-22 |
| Наименование СИ | Аппаратура тензоизмерительная |
| Обозначение типа СИ | 16СУ42 |
| Изготовитель | Акционерное общество "Лётно-исследовательский институт имени М.М. Громова" (АО "ЛИИ им. М.М. Громова"), Московская обл., г. Жуковский |
| Год регистрации | 2022 |
| Срок свидетельства | 10.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура тензоизмерительная 16СУ42 предназначена для измерений сигналов с тензорезисторов при исследованиях динамических деформаций элементов конструкций летательных аппаратов.
Аппаратура состоит из устройства согласующего, пульта управления и жгута контрольного. Пульт управления подключается к устройству согласующему с помощью жгута контрольного.
Принцип работы аппаратуры основан на преобразовании изменения сопротивления тензорезистора (датчика) при протекании через него постоянного тока в аналоговое напряжение переменного тока с последующим его усилением и фильтрацией.
Устройство согласующее предназначено для формирования стабилизированных токов питания тензорезисторов, усиления сигналов переменного напряжения с тензорезисторов и выдачу их в средства регистрации. При включении питания контроллер устройства согласующего считывает из энергонезависимой памяти коды коэффициентов усиления, токов питания тензорезисторов и частотных диапазонов и записывает их в регистры режимов измерительных каналов.
Пульт управления предназначен для контроля измерительных каналов и установки их параметров (ток питания тензорезистора, коэффициент усиления и частотный диапазон). Контроллер пульта управления обеспечивает определение команд, задаваемых кнопками клавиатуры, вывод служебной информации на индикаторы цифрового табло и связь с контроллером устройства согласующего для передачи команд управления и приёма данных.
Знак поверки может наноситься на аппаратуру тензоизмерительную 16СУ42 методом наклейки.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом гравировки на планке фирменной в цифровом обозначении.

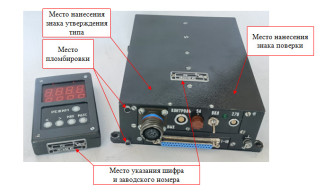

Общий вид аппаратуры, места пломбировки от несанкционированного доступа, наклейки знака утверждения типа и нанесения знака поверки приведены на рисунке 1.
| Место нанесения | |
| знака утверждения | |
| типа | |
| Место | |
| нломоировки | |
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение характеристики |
| Номинальные значения коэффициентов усиления измерительных каналов на частоте 1000 Г ц | 500; 1000; 2000; 4000 |
| Пределы допускаемой основной относительной погрешности коэффициентов усиления на частоте 1000 Гц, % | ±1,5 |
| Номинальные значения токов питания датчиков, мА | 2,0; 4; 8; 16 |
| Пределы допускаемой основной относительной погрешности токов питания датчиков, % | ±1,5 |
| Частотные диапазоны измерительных каналов при неравномерности амплитудно-частотной характеристики 5%, Гц | от 10 до 25000 от 10 до 50000 |
| Затухание амплитудно-частотной характеристики измерительных каналов на удвоенной максимальной частоте диапазона, дБ, не менее | 20 |
| Диапазон сопротивлений датчиков, Ом | от 30 до 400 |
| Диапазон выходного напряжения измерительных каналов, В | ±2,5 |
| Пределы допускаемых дополнительных относительных погрешностей токов питания датчиков и коэффициентов усиления измерительных каналов на частоте 1000 Гц, % | ±2,0 |
| Наименование характеристики | Значение характеристики |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °C, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество измерительных каналов | 16 |
| Напряжение питания постоянного тока, В | 27±3 |
| Ток потребления, А, не более | 1,0 |
| Сопротивление изоляции, МОм, не менее: | |
| - в нормальных условиях | 20 |
| - при повышенной влажности | 1,0 |
| Г абаритные размеры (длина х ширина х высота), мм: | |
| - устройства согласующего | 200x162x58 |
| - пульта управления | 113x70x22 |
| - жгута контрольного (длина) | 1500 |
| Масса, кг, не более: | |
| - устройства согласующего | 2,0 |
| - пульта управления | 0,3 |
| - жгута контрольного | 0,15 |
| Рабочие условия эксплуатации: | |
| а) для устройства согласующего: | |
| - пониженная температура окружающей среды, °C: | |
| - рабочая температура | -50 |
| - предельная температура | -50 |
| - повышенная температура окружающей среды, °C: | |
| - рабочая температура | +50 |
| - предельная температура | +70 |
| - синусоидальная вибрация: | |
| - амплитуда ускорения по осям X, Y и Z, м/с2 | 98,1 |
| - диапазон частот, Гц | от 10 до 2000 |
| - амплитуда перемещения, мм, не более | до 2,5 |
| - механический удар многократного действия: | |
| - пиковое ударное ускорение по осям X, Y и Z, м/с2 | 59 |
| - длительность действия ударного импульса, мс | 12 |
| - линейное ускорение по осям X, Y и Z, м/с2 | 100 |
| - пониженное атмосферное давление, кПа | 2,0 |
| - повышенная относительная влажность при температуре +35 °С, % | до 95 |
| б) для пульта управления: | |
| - пониженная рабочая температура окружающей среды, °C | -40 |
| - повышенная температура окружающей среды, °C | +50 |
| - высота свободного падения до соударения с твёрдыми | |
| поверхностями, мм | 750 |
| - повышенная относительная влажность при температуре +35 °С, % | до 95 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на верхнюю панель согласующего устройства в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство согласующее | СУ 1 6СУ42 | 1 шт. |
| Пульт управления | ПУ 16СУ42 | 1 шт. |
| Жгут контрольный | ЖК 16СУ42 | 1 шт. |
| Паспорт | ИКПВ.411532.002 ПС | 1 экз. |
| Руководство по эксплуатации | ИКПВ.411532.002 РЭ | 1 экз. |
| Комплект принадлежностей | ||
| Имитатор датчиков | ИД 16СУ42 | 1 шт. |
| Делитель | Д 16СУ42 | 1 шт. |
| Перемычка П1 | П1 16СУ42 | 2 шт. |
| Перемычка П07 | П07 16СУ42 | 2 шт. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ИКПВ.411532.002 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц»;
ИКПВ.411532.002 ТУ Аппаратура тензоизмерительная 16СУ42. Технические условия. Правообладатель
Акционерное общество «Лётно-исследовательский институт имени М.М.Громова» (АО «ЛИИ им. М.М.Громова»)
ИНН 5040114973
Адрес: 140180, Московская область, г. Жуковский, ул. Гарнаева, д. 2А Телефон: +7(495)556-59-38 Факс: +7(495)363-69-80 E-mail: secretery.chief@lii.ru
