Государственный реестр средств измерений

Анализаторы цепей векторные S50x5, 87310-22

87310-22
Анализаторы цепей векторные S50x5 предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Карточка СИ
Номер в госреестре 87310-22
Наименование СИ Анализаторы цепей векторные
Обозначение типа СИ S50x5
Изготовитель Общество с ограниченной ответственностью "Планар" (ООО "Планар"), г. Челябинск
Год регистрации 2022
Срок свидетельства 09.11.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы цепей векторные S50x5 предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.

Описание

Конструктивно анализаторы цепей векторные объединяют в одном корпусе генераторы испытательного и гетеродинного сигналов, аттенюатор регулировки выходной мощности, коммутатор (переключатель направления распространения испытательного сигнала), измерительные секции, многоканальный приёмник, блок управления с сигнальным процессором и блок питания.

Принцип действия анализаторов цепей векторных основан на выделении падающего, прошедшего через исследуемый многополюсник, и отраженного от его входов сигналов, формировании напряжений, пропорциональных этим сигналам, с помощью высокостабильного супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.

К данному типу анализаторов цепей векторных S50x5 относятся модификации S5045, S5065 и S5085, которые отличаются друг от друга диапазоном рабочих частот: от 9 кГц до 4,5 ГГ ц, от 9 кГц до 6,5 ГГ ц и от 9 кГц до 8,5 ГГ ц соответственно.

Анализаторы цепей векторные поддерживают разные способы калибровки и коррекции результатов измерений коэффициентов передачи и отражения. Калибровка выполняется с помощью автоматических калибровочных модулей или механических наборов мер, имеющих коаксиальные соединители, фланцы волноводов или другую конструкцию для подключения в требуемой волноведущей структуре.

Анализаторы цепей векторные имеют опции для работы в качестве анализатора спектра или измерителя коэффициента шума. Режим измерений устройств с преобразованием частоты реализован в базовой конструкции. Результаты измерений могут быть представлены в частотной и временной областях.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на наклейку, размещаемую на задней панели, в виде цифрового обозначения.

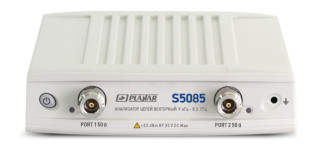

Общий вид анализаторов цепей векторных приведён на рисунке 1. Место нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.

Программное обеспечение

Анализаторы цепей векторные работают под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс USB.

Метрологически значимой частью программного обеспечения для анализаторов цепей векторных являются файлы S2VNA.exe или SNVNA.exe.

Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения S2VNA

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

S2VNA

Номер версии (идентификационный номер) ПО

не ниже 21.0.0

Таблица 2 - Идентификационные данные программного обеспечения SNVNA

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SNVNA

Номер версии (идентификационный номер) ПО

не ниже 22.0.0

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, МГц: модификация S5045 модификация S5065 модификация S5085

от 0,009 до 4500,000 от 0,009 до 6500,000 от 0,009 до 8500,000

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±5-10-6

Диапазон установки уровня выходной мощности, дБм 1): от 9 кГц до 8 ГГц включ. св. 8,0 до 8,5 ГГц

от -55 до +5 от -55 до +3

Пределы допускаемой относительной погрешности установки уровня выходной мощности (в диапазоне температур окружающей среды от +18 до +28 °С), дБ

±1,5

1 Сокращение дБм обозначает уровень мощности в дБ относительно 1 мВт.

Наименование характеристики

Значение

Верхняя граница линейности амплитудной характеристики измерительных приемников, соответствующая компрессии 0,1 дБ, дБм

+5

Уровень собственного шума приемников, нормализованный к полосе 1 Гц, в диапазоне частот, дБм, не более: от 9 до 300 кГц включ. св. 300 кГц до 6,5 ГГц включ. св. 6,5 до 8,0 ГГц включ. св. 8,0 до 8,5 ГГц

-90

-130

-125

-122

Диапазон измерений модуля коэффициента отражения

от 0 до 1

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения

Пределы нормированы для двухполюсников или четырехполюсников с бесконечным ослаблением

±[Ed + (EM>Sii| + Es-|S„f],

где \Sii\ действительный (или измеренный) модуль коэффициента отражения исследуемого устройства в линейном масштабе (отн. ед.);

Ed.... эффективная направленность;

Er .... эффективный трекинг отражения; Es .... эффективное согласование источника.

Диапазон измерений фазы коэффициента отражения, °

от -180 до 180

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне модуля коэффициента отражения \Su\ от 0,018 до 1,000 (от -35 до 0 дБ),

°

±[1,0+(180/л) - arcsin(A|Sii|/|Sii|)]

Диапазон измерений КСВН

от 1,0 до 4,5

Пределы допускаемой относительной погрешности измерений КСВН, %

±[2-A|Sii|-100] / [1-|Sii|2-A|Sii|-(1+|Sii|)]

Диапазон измерений модуля коэффициента передачи при уровне выходной мощности -5 дБм и полосе фильтра промежуточной частоты 10 Гц, дБ: от 9 до 300 кГц включ. св. 300 кГц до 6,5 ГГц включ. св. 6,5 до 8,0 ГГц включ. св. 8,0 до 8,5 ГГц

от -65 до +10 от -105 до +10 от -100 до +10 от -97 до +10

Диапазон измерений модуля коэффициента передачи при любом уровне выходной мощности и полосе фильтра промежуточной частоты, дБ

от Dmin = ( Pnf(AAf) - Pout + 10 ) до Dmax = ( Plin - Pout )

Наименование характеристики

Значение

где Plin ...верхняя граница линейности амплитудной характеристики измерительных приемников, дБм;

Pout.........уровень выходной мощности,

дБм;

Pnf(A/if)..уровень собственного шума приёмников в полосе пропускания фильтра промежуточной частоты A/if, дБм:

PnF(A/if) = PNF(AflF.lHz) + 10-lg(A/F / A/if.IHz)

A/if..........ширина полосы пропускания

фильтра промежуточной частоты при измерении, Гц;

A/if 1Hz ширина полосы пропускания фильтра промежуточной частоты, равная 1 Гц.

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи

±SH(Et-1) + Es-S| +EI-ISjjI +

+ Dmin- ISJ/'I"1 + L-(ISjiI/Dmax)2],

где |Sj;| действительный (или измеренный) модуль коэффициента передачи в линейном масштабе (отн.

ед.);

|Sh| и |Sjj| .... действительный (или измеренный) модуль коэффициента отражения входа и выхода исследуемого устройства в линейном масштабе;

Et эффективный трекинг передачи;

EI эффективное согласование нагрузки;

L = 0,012..........коэффициент, характеризующий линейность амплитудной характеристики приёмников;

Dmin и Dmax нижняя и верхняя границы диапазона измерений модуля коэффициента передачи, линейный масштаб;

Для перевода из логарифмического масштаба, выраженного в дБ, в линейный:

D[lin] = 10P[dB] / 20.

Диапазон измерений фазы коэффициента передачи, °

от -180 до 180

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, °

±[0,5+(180/л) - arcsin(A|5^;|/|^yi|)]

Среднее квадратическое отклонение трассы при измерении модуля коэффициентов передачи и отражения в диапазоне частот и полосе фильтра промежуточной частоты 3 кГц, дБ, не более: от 9 до 300 кГц включ. св. 300 кГц до 8,5 ГГц

0,050

0,002

Полоса пропускания фильтра промежуточной частоты, Г ц

от 1 до 100-103

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных портов

2

Параметры измерительных портов: тип соединителей волновое сопротивление, Ом нескорректированные параметры, дБ, не менее

N, розетка 50

приведены в таблице 5

Подключение к компьютеру для управления: тип соединителя интерфейс

USB B USB 2.0

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В

от 198 до 242

Потребляемая мощность от сети переменного тока, Вт, не более

18

Напряжение питания постоянного тока, В

от 9 до 15

Потребляемая мощность от источника постоянного тока, Вт, не более

16

Время установления рабочего режима, мин, не более

40

Время непрерывной работы, ч, не менее

16

Габаритные размеры (длинахширинахвысота), мм, не более

297х160х44

Масса, кг, не более

1,7

Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре +25 °С, %, не более атмосферное давление, кПа

от +5 до +40 90

от 70,0 до 106,7

Диапазон частот

Направленность,

дБ

Согласование источника, дБ

Согласование нагрузки, дБ

от 9 до 300 кГц включ.

8

10

10

св. 300 кГц до 6,5 ГГц включ.

15

15

15

св. 6,5 до 8,5 ГГц

12

15

15

Таблица6-Эффективные параметры

Диапазон частот

Ed

Es

El

(Er-1)

(Et-1)

от 9 до 300 кГц включ.

0,005

0,010

0,005

0,012

0,016

св. 300 кГц до 8,5 ГГц

0,005

0,010

0,005

0,012

0,009

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации (в верхней части листа) и на наклейку, размещенную на задней панели анализаторов цепей векторных.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор цепей векторный

S5045, S5065, S5085

1 шт.

Кабель USB

-

1 шт.

Блок питания

-

1 шт.

Программное обеспечение

-

1 шт.

Руководство по эксплуатации

РЭ 6687-143-21477812-2018

1 экз.

Формуляр

ФО 6687-143-21477812-2018

1 экз.

Примечания:

1    Конкретная модификация определяется при заказе.

2    Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.

Сведения о методах измерений

приведены в разделе 4 «Порядок работы» руководства по эксплуатации РЭ 6687-143-21477812-2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65,00 ГГц»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

МИ 3411-2013 «ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ 6687-143-21477812-2018 «Анализаторы цепей векторные S50x5. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Планар» (ООО «Планар»)

ИНН 7452009474

Адрес: 454091, г. Челябинск, ул. Елькина, д. 32

Телефон (факс): +7 (351) 729-97-77, +7 (351) 263-26-82, +7 (351) 263-38-22 E-mail: welcome@planar.chel.ru Web-сайт: http://www.planarchel.ru
