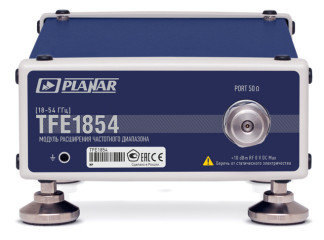

Модули расширения частотного диапазона TFE1854, 87316-22

Модификация

Анализатор

Модуль

С4209 / TFE1854

С4209 (2 порта, 9 ГГц)

TFE1854

С4409 / TFE1854

С4409 (4 порта, 9 ГГ ц)

С4220 / TFE1854

С4220 (2 порта, 20 ГГц)

С4420 / TFE1854

С4420 (4 порта, 20 ГГц)

Наименование характеристики

Значение характеристики

Диапазон рабочих частот, ГГц: в тракте 1,85/0,8 мм в тракте 2,4/1,04 мм

от 18 до 54 от 18 до 50

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

+2Х10-6

Диапазон установки уровня выходной мощности, дБм:

от 18 ГГц до 50 ГГц св. 50 ГГ ц до 54 ГГ ц

от -20 до +3 от -20 до -6

Пределы допускаемой относительной погрешности установки уровня выходной мощности в диапазоне частот, дБм: от 18 до 50 ГГц св. 50 до 54 ГГц

±2,0

±2,0

Пределы погрешности установки уровня выходной мощности нормированы для диапазона температур окружающего воздуха от +18 до +28 °С.

Верхняя граница линейности амплитудной характеристики измерительных приемников, соответствующая компрессии 0,1 дБ, дБм

3

Уровень собственного шума приёмников в диапазоне частот, дБм/Гц, не более: от 18 до 36 ГГц св. 36 до 50 ГГц св. 50 до 54 ГГц

-130

-120

-120

Диапазон измерений модуля коэффициента отражения

от 0 до 1

Наименование характеристики

Значение характеристики

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения

Обозначение в формулах Д\&г\, линейный масштаб (отн. ед.)

±[Ed + (ErA)-\Sii\ + Es-\S„\2]

Пределы погрешности измерений модуля коэффициента отражения нормированы для двухполюсников или четырехполюсников с бесконечным ослаблением.

\S;;\ действительный (или измеренный) модуль коэффициента отражения исследуемого устройства в линейном масштабе;

Ed эффективная направленность;

Er эффективный трекинг отражения;

Es.......эффективное согласование источника.

Диапазон измерений фазы коэффициента отражения, градус

от -180 до 180

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус

±[1,0+(180/л;) - arcsin(A\Sii\/\Sii\)]

\S;;\ действительный (или измеренный) модуль коэффициента отражения исследуемого устройства в линейном масштабе;

Погрешность фазы нормируется в диапазоне модуля коэффициента отражения \Sii\ от 0,032 до 1,000 (от -30 до 0 дБ).

Диапазон измерений КСВН

от 1,0 до 4,5

Пределы допускаемой относительной погрешности измерений КСВН, %

±[2-A\Sii\-100] / [1-\Sii\2-A\Sii\-(1+\Sii\)]

Диапазон измерений модуля коэффициента передачи, дБ

Коэффициент передачи измеряется при наличии двух модулей расширения частотного диапазона

от -100 до 10

Определяется при уровне выходной мощности минус 10 дБм и полосе фильтра промежуточной частоты 1 Гц.

Диапазон измерений модуля коэффициента передачи для любого уровня выходной мощности и полосы фильтра промежуточной частоты может быть вычислен по формуле:

от Dmin = ( Pnf(Д(if) - Pout + 10 ) до Dmax = ( Plin - Pout )

PLIN ....верхняя граница линейности амплитудной характеристики измерительных приемников, дБм;

POUT ...уровень выходной мощности, дБм; PNF(AfIF) уровень собственного шума приёмников в полосе пропускания фильтра промежуточной частоты AfF, дБм:

PnF(A(if) = PNF(AflF.lHz) + 10-lg(Af-F / AflF.lHz) AfIF ширина полосы пропускания фильтра промежуточной частоты при измерении, Гц; AfIF.1Hz..ширина полосы пропускания фильтра промежуточной частоты 1 Гц.

Наименование характеристики

Значение характеристики

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи

Обозначение в формулах Л\$*\, линейный масштаб (отн. ед.)

±Мда-1) + EsSI +El-\Sjj\ +

+ DMiN-\Sji\l + L-(\Sji\/DMAx)2]

IS'iI действительный (или измеренный) модуль коэффициента передачи в линейном масштабе;

\Sii\ и \Sj\........действительный (или измеренный) модуль коэффициента отражения входа и выхода исследуемого устройства в линейном масштабе;

Et эффективный трекинг передачи;

El эффективное согласование нагрузки;

L = 0,012 коэффициент, характеризующий линейность амплитудной характеристики приёмников;

Dmn и DMAx.... нижняя и верхняя границы диапазона измерений модуля коэффициента передачи, линейный масштаб;

Для перевода из логарифмического масштаба, выраженного в дБ, в линейный:

D[lin] = 10D[dB] 7 20.

Пределы погрешности вычисляются для любого уровня выходной мощности и полосы фильтра промежуточной частоты.

Диапазон измерений фазы коэффициента передачи, градус

от -180 до 180

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус

±[0,5+(180/л) • arcsin(A\Sji\/\Sji\)]

Среднее квадратическое отклонение трассы при измерении модуля коэффициентов передачи и отражения в диапазоне частот и полосе фильтра промежуточной частоты 3 кГц, дБ, не более: от 18 до 36 ГГц свыше 36 до 50 ГГц свыше 50 до 54 ГГц

0,0015

0,0025

0,0025

Полоса пропускания фильтра промежуточной частоты, Г ц

от 1 до 2-106

Нескорректированные параметры: направленность, дБ согласование источника, дБ согласование нагрузки, дБ

10

10

10

Эффективные параметры в тракте 1,85/0,8 мм: эффективная направленность Ed эффективное согласование источника Es эффективное согласование нагрузки El эффективный трекинг отражения (Er-1) эффективный трекинг передачи (Et-1)

0,020 (34 дБ) 0,032 (30 дБ) 0,020 (34 дБ) 0,022 (0,20 дБ) 0,022 (0,20 дБ)

Наименование характеристики

Значение характеристики

Эффективные параметры в тракте 2,4/1,04 мм в

диапазоне частот:

от 18 ГГц до 36 ГГц включ.:

эффективная направленность Ed

0,013 (38 дБ)

эффективное согласование источника Es

0,025 (32 дБ)

эффективное согласование нагрузки El

0,013 (38 дБ)

эффективный трекинг отражения (Er-1)

0,017 (0,15 дБ)

эффективный трекинг передачи (Et-1)

0,012 (0,10 дБ)

св. 36 ГГ ц до 50 ГГ ц включ.:

эффективная направленность Ed

0,020 (34 дБ)

эффективное согласование источника Es

0,032 (30 дБ)

эффективное согласование нагрузки El

0,020 (34 дБ)

эффективный трекинг отражения (Er-1)

0,022 (0,20 дБ)

эффективный трекинг передачи (Et-1)

0,022 (0,20 дБ)

Наименование характеристики

Значение характеристики

Количество измерительных портов модуля расширения частотного диапазона TFE1854

1

Максимальное количество одновременно работающих модулей расширения частотного диапазона TFE1854 определяется количеством измерительных портов анализатора, к которому они подключены.

Количество портов С4209 и С4220 2. Количество портов С4409 и С4420......4.

Параметры измерительного порта: тип соединителей волновое сопротивление, Ом

NMD 1,85 мм, вилка 50

Подключение модуля расширения частотного диапазона TFE1854 к анализаторам цепей векторным С4209, С4409, С4220, С4420 для управления и питания: тип соединителя интерфейс

LEMO B-series SPI

Потребляемая мощность, Вт, не более

35

Время установления рабочего режима, мин, не более

60

Время непрерывной работы, ч, не менее

16

Габаритные размеры (длина х ширина х высота), мм, не более

240 х 144 х 60

Масса, кг, не более

2,2

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

от +5 до +40

относительная влажность воздуха при

температуре плюс 25 °С, %, не более

90

атмосферное давление, кПа

от 84,0 до 106,7

Наименование

Количество, шт.

Модуль расширения частотного диапазона TFE1854

1

Кабель управления

1

Кабель RF

1

Кабель LO

1

Кабель IF

2

Набор регулируемых ножек

1

Руководство по эксплуатации

1

Формуляр

1

Примечания:

1    Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.

2    Модули могут работать на значительном расстоянии от анализатора. Для компенсации потерь в соединительных кабелях используется внешний усилитель. Усилитель поставляется по отдельному заказу.
