| Номер в госреестре | 87325-22 |
| Наименование СИ | Измерители влажности, температуры |
| Обозначение типа СИ | TH-BLE |
| Изготовитель | Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 14.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители влажности, температуры TH-BLE (далее - измерители) предназначены для измерений температуры и относительной влажности воздуха.

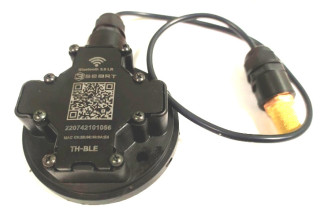

Конструктивно измерители состоят из корпуса с монтажным фланцем и съемной крышкой и зонда, который в зависимости от исполнения может быть встроенным или выносным. Внутри корпуса размещены электронная плата и элемент питания. Крышка корпуса защищает измерители и их маркировку от воздействия внешних факторов.
Принцип действия измерителей основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы и последующим преобразовании их в цифровой сигнал для дальнейшей передачи пользователю. Для измерения температуры и относительной влажности используется комплексный чувствительный элемент на основе микросхемы. Полученные оцифрованные результаты измерений передаются по беспроводному каналу связи на трекер с интерфейсом BLE, мобильное устройство, оснащенное интерфейсом BLE, или через базу BLE-Base на персональный компьютер (ПК).
Измерители выпускаются в четырех конструктивных исполнениях: 0, 1, 3, 4, отличающихся друг от друга формой корпуса и исполнением зонда.
Нанесение знака поверки на измерители не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится посредством лазерной гравировки на верхнюю часть корпуса и имеет цифровое обозначение. При подключении измерителей к мобильному устройству идентификатором являются последние шесть цифр серийного номера.
Пломбирование измерителей в целях защиты метрологически значимой части измерителей не предусмотрено. В целях защиты электронная плата залита компаундной смесью. Измерители имеют возможность установки антивандальной пломбы, установленную на крышке корпуса.
Программное обеспечение (ПО) состоит из встроенного ПО в измерители и внешних ПО, устанавливаемых на мобильное устройство и ПК.
Встроенное ПО является метрологически значимым, устанавливается на заводе-изготовителе и предназначено для сбора, обработки и передачи полученных значений измерений по беспроводному каналу связи BLE. Встроенное ПО может быть обновлено через мобильное устройство пользователем. Влияние ПО на результаты измерений учтено при нормировании метрологических характеристик.
Внешние ПО являются метрологически не значимыми, предназначены для настройки параметров работы измерителя и отображения измеренных значений. ПО, устанавливаемое на мобильное устройство, называется «Конфигуратор датчиков Эскорт», можно скачать в приложении мобильного телефона Play Маркет. ПО, устанавливаемое на ПК, называется «Эскорт Конфигуратор», можно скачать на сайте http://www.fmeter.ru/download/.
Уровень защиты встроенного программного обеспечения «низкий» в соответствии с Рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного и внешнего ПО приведены в таблицах 1 и 2.
| Таблица 1 - Идентификационные данные встроенного | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | недоступно пользователю |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.6 |
| Цифровой идентификатор ПО | недоступно пользователю |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение | |
| Мобильное устройство | ПК | |
| Идентификационное наименование ПО | Конфигуратор датчиков Эскорт | Эскорт Конфигуратор |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.34 | не ниже 1.0.2.38 |
| Цифровой идентификатор ПО | недоступно пользователю | недоступно пользователю |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 ( от -40 °С до -30 °С включ.) ±0,5 (свыше -30 °С до +50 °С) |
| Диапазон измерений относительной влажности, % | от 5 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: | ±7,5 (от 5 % до 10 % включ.) ±5 (свыше 10 % до 80 % включ.) ±7,5 (свыше 80 % до 98 %) |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +50 от 0 до 100 |
| Г абаритные размеры вместе с зондом (длина х ширина х высота), мм, не более: - исполнение 0 - исполнение 1 - исполнение 3 - исполнение 4 | 633 х 88 х 38 113 х 88 х 38 675 х 97 х 33 113 х 97 х 33 |
| Масса, кг, не более | 0,4 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP54 |
| Емкость элемента питания при температуре использования 20 °С, мАч | 2600 |
| Напряжение элемента питания, В | от 3,0 до 3,6 |
| Средний срок службы, лет, не менее | 4 |
наносится типографским способом на титульный лист паспорта и на маркировочную крышку измерителя посредством лазерной гравировки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Измеритель влажности, температуры TH-BLE | ТЕМГ.405212.001 | 1 | - |
| Комплект крепления | - | 1 | - |
| Упаковка | - | 1 | - |
| Измеритель влажности, температуры TH-BLE. Паспорт | ТЕМГ.405212.001 ПС | 1 экз. | - |
| Измеритель влажности, температуры TH-BLE. Руководство по эксплуатации | ТЕМГ.405212.001 РЭ | 1 экз. | В электронном виде |
приведены в п. 2 «Использование по назначению» документа «Измеритель влажности, температуры TH-BLE. Руководство по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТЕМГ.405212.001 ТУ Измеритель влажности, температуры TH-BLE. Технические
условия.
Правообладатель
Общество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика») ИНН 1661008650
Адрес: 420127, г. Казань, ул. Дементьева, д. 2Б, корпус 4, офис 325
Телефон: +7 (843) 537-83-91
Факс: +7 (843) 537-83-88
Web-сайт: www.t-a-e.ru
Е-mail: info@t-a-e.ru
