| Номер в госреестре | 87343-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | SCHRADER |
| Изготовитель | Schrader - T+A - Fahrzeugbau GmbH & Co. KG - Werk Ellinghaus, Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна SCHRADER (далее - ППЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Принцип действия ППЦ основан на заполнении его жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива. Планка указателя уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской (серийный) номер нанесен на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

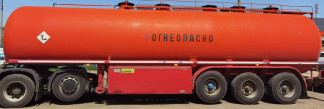

Общий вид ППЦ представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 43100 |
| Действительная вместимость 1 секции, дм3 | 15500 |
| Действительная вместимость 2 секции, дм3 | 9100 |
| Действительная вместимость 3 секции, дм3 | 5500 |
| Действительная вместимость 4 секции, дм3 | 5500 |
| Действительная вместимость 5 секции, дм3 | 7500 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 6600 |
| Длина, мм, не более | 11100 |
| Высота, мм, не более | 3600 |
| Ширина, мм, не более | 2450 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна зав. № W09SM1334Y1S82635 | SCHRADER | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 шт. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
Schrader - T+A - Fahrzeugbau GmbH & Co. KG - Werk Ellinghaus , Германия
Адрес: Vorhelmer StraBe 164 D-59269 Beckum - Postfach 1455 D-59244 Beckum,
Германия.
Телефон/факс: +49 02521 9358-0/ +49 02521 9358-50.
E-mail: schrader-beckum@schrader.de
