| Номер в госреестре | 87353-22 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | ИВД-5 |
| Изготовитель | Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург; Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 18.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации ИВД-5 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброскорости, СКЗ виброускорения, мгновенного значения виброускорения и размаха виброперемещения в направлении перпендикулярном поверхности оборудования в месте контакта датчика.
Принцип действия датчиков вибрации ИВД-5 основан на генерации электрического сигнала пропорционального вибрации, воздействующей на датчик вибрации.
В основе принципа действия датчиков ИВД-5 лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезоэлемент.
Датчики применяются для вибрационного контроля и защиты промышленного оборудования, установленного во взрывоопасных и взрывобезопасных зонах.
Датчики вибрации ИВД-5 выпускаются в следующих исполнениях: ИВД-5Ц- предназначенные для измерения СКЗ виброскорости, СКЗ виброускорения, размаха виброперемещения; ИВД-5СХ - предназначенные для измерения СКЗ виброскорости; ИВД-5У и ИВД-5А -предназначенные для измерения мгновенного значения виброускорения. Датчики вибрации ИВД-5, кроме измеряемого параметра вибрации, различаются типом выходного сигнала, диапазоном измерения, рабочими условиями эксплуатации и конструктивными особенностями.
Датчики вибрации ИВД-5СХ выпускаются в следующих исполнениях: ИВД-5С1, ИВД-5С2, ИВД-5С3, различающихся нормируемой точностной характеристикой.
Датчики вибрации ИВД-5 конструктивно выполнены в виде моноблока с кабелем для внешних соединений. В зависимости от типа взрывозащиты кабели выполнены постоянно присоединенными или присоединяемые с помощью разъема.
Заводской номер представлен в числовом формате.
Знак утверждения типа, название исполнения и заводской номер наносятся на корпус датчика методом гравировки.
Пломбирование датчиков вибрации ИВД-5 не предусмотрено.
Знак поверки наносится в свидетельство о поверке. Место нанесения знака поверки на корпусе датчика не предусмотрено.

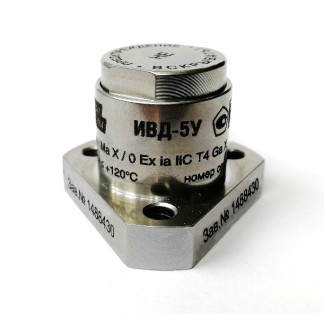

Общий вид датчиков вибрации ИВД-5 представлен на рисунке 1.
Отсутствует для исполнений ИВД-5СХ, ИВД-5У и ИВД-5А.
Для исполнения ИВД-5Ц программное обеспечение (далее - ПО) состоит из встроенного ПО датчиков (далее ВПО) и внешнего ПО, устанавливаемого на ПК пользователя.
Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО и защищено от преднамеренных и непреднамеренных изменений ВПО паролем.
Внешнее ПО защищено паролем от преднамеренных изменений, от непреднамеренных изменений - функциями резервного копирования.
Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные встроенного ПО датчиков ИВД-5Ц
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IVD5 V1.bin |
| Номер версии (идентификационный номер) ПО | Не ниже 1.00 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Идентификационные данные внешнего ПО датчиков ИВД-5Ц
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ConfiglVD Application |
| Номер версии (идентификационный номер) ПО | Не ниже 4.5.0.2 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 3 - Метрологические характеристики датчиков ИВД-5Ц
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 10 от 0,1 до 20 от 0,1 до 30 от 0,1 до 40 от 0,1 до 50 от 0,5 до 10 от 0,5 до 20 от 0,5 до 30 |
| Наименование характеристики | Значение |
| от 0,5 до 40 от 0,5 до 50 | |
| Диапазон измерений СКЗ виброускорения, м/с2 | от 0,1 до 30 от 0,1 до 100 |
| Диапазон измерений размаха виброперемещения, мкм | от 5 до 1000 |
| Диапазон рабочих частот при измерении СКЗ виброскорости и СКЗ виброускорения, Г ц | от 2 до 200 от 2 до 500 от 2 до 1000 от 10 до 200 от 10 до 500 от 10 до 1000 от 10 до 5000 от 10 до 8000 |
| Диапазон рабочих частот при измерении размаха виброперемещения, Г ц | от 10 до 500 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости, СКЗ виброускорения, % - в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазоне частот: от 10 до 8000 Гц | ± 10 ± 15 |
| Пределы допускаемой основной относительной погрешности измерений размаха виброперемещения, % | ± 10 |
| Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, СКЗ виброускорения, размаха виброперемещения, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °С | ± 0,1 |
| Относительный коэффициент поперечного преобразования, %, не более | ± 5 |
| Примечание - диапазон измерений метрологических характеристик и частотный диапазон датчика указаны в прилагаемом паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
Таблица 4 - Метрологические характеристики датчиков ИВД-5СХ
| Наименование характеристики | Значение |
| Базовая частота*, Гц | 80, 160 |
| Номинальный коэффициент преобразования на базовой частоте, мА/(ммс"1) в диапазоне измерений, мм/с: - от 0,1 до 10, от 0,5 до 10 - от 0,1 до 20, от 0,5 до 20 - от 0,1 до 25 - от 0,1 до 30, от 0,5 до 30 - от 0,1 до 40, от 0,5 до 40 - от 0,1 до 50, от 0,5 до 50 | 1,6 0,8 0,64 0,533 0,4 0,32 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ± 10 |
| Диапазон измерений СКЗ виброскорости для ИВД-5С1, мм/с | от 0,1 до 25 |
| Диапазон измерений СКЗ виброскорости для ИВД-5С2 и ИВД-5С3, мм/с | от 0,1 до 10 от 0,1 до 20 от 0,1 до 30 от 0,1 до 40 |
| Наименование характеристики | Значение |
| от 0,1 до 50 от 0,5 до 10 от 0,5 до 20 от 0,5 до 30 от 0,5 до 40 от 0,5 до 50 | |
| Диапазон рабочих частот при измерении СКЗ виброскорости для датчиков ИВД-5С1, Гц | от 10 до 1000 |
| Диапазон рабочих частот при измерении СКЗ виброскорости для датчиков ИВД-5С2 и ИВД-5С3, Гц | от 2 до 200 от 2 до 500 от 2 до 1000 от 5 до 200 от 5 до 500 от 5 до 1000 от 10 до 200 от 10 до 500 от 10 до 1000 от 10 до 5000 от 10 до 8000 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений СКЗ виброскорости для датчиков ИВД-5С1, % | ± 10 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости для датчиков ИВД-5С2, % - в диапазонах частот: от 5 до 200 Гц, от 5 до 500 Гц, от 5 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до 8000 Гц | ± 10 ± 15 |
| Неравномерность амплитудно-частотной характеристики для датчиков ИВД-5С3, % - в диапазонах частот: от 5 до 200 Гц, от 5 до 500 Гц, от 5 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до 8000 Гц | ± 10 ± 15 |
| Нелинейность амплитудной характеристики на базовой частоте для датчиков ИВД-5С3, % | ± 10 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °С | ± 0,1 |
| Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °С | ± 0,1 |
| Пределы допускаемого отклонения коэффициента преобразования виброскорости, вызванного изменением температуры окружающего воздуха от нормальных условий, % / °С | ± 0,1 |
| Относительный коэффициент поперечного преобразования, %, не более | ± 5 |
| * Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик | |
| Примечание - диапазон измерений метрологических характеристик и частотный диапазон датчика указаны в прилагаемом паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
| Наименование характеристики | Значение |
| Базовая частота*, Гц | 80, 160 |
| Диапазон измерений мгновенного значения виброускорения, м/с2 | от 0,1 до 50 от 0,1 до 100 от 0,1 до 150 |
| Номинальный коэффициент преобразования на базовой частоте, мА/(мс-2) в диапазоне измерений, м/с2: - от 0,1 до 50 - от 0,1 до 100 - от 0,1 до 150 | 0,13 0,065 0,044 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ± 10 |
| Диапазон рабочих частот при измерении мгновенного значения виброускорения, Г ц | от 0,5 до 200 от 0,5 до 500 от 0,5 до 1000 от 0,5 до 8000 от 0,5 до 10000 от 2 до 200 от 2 до 500 от 2 до 1000 от 2 до 8000 от 2 до 10000 от 10 до 1000 от 10 до 5000 от 10 до 8000 от 10 до 10000 |
| Неравномерность амплитудно-частотной характеристики, %: в диапазонах частот: - от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 2 до 5000 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазонах частот: от 0,5 до 200 Гц, от 0,5 до 500 Гц, от 0,5 до 1000 Гц, от 0,5 до 8000 Гц, от 2 до 8000 Гц, от 10 до 8000 Гц - в диапазонах частот: от 0,5 до 10000 Гц, от 10 до 10000 Гц. | ± 10 ± 15 ± 20 |
| Нелинейность амплитудной характеристики на базовой частоте, %: - в диапазоне измерений от 0,1 до 0,2, включительно, м/с2 - в диапазоне измерений от 0,2 до 150 м/с2 | ± 20 ± 10 |
| Пределы допускаемого отклонения коэффициента преобразования виброускорения, вызванного изменением температуры окружающего воздуха от нормальных условий, % / С | ± 0,1 |
| Относительный коэффициент поперечного преобразования, %, не более | ± 5 |
| * Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик | |
| Примечание - диапазон измерений метрологических характеристик и частотный диапазон датчика указаны в прилагаемом паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
| Наименование характеристики | Значение |
| Базовая частота*, Гц | 80, 160 |
| Номинальный коэффициент преобразования виброускорения на базовой частоте, мВ/(мс-2) (мВ/g) | 10,2 (100) |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ± 10 |
| Диапазон измерений мгновенного значения виброускорения, м/с2 | от 0,1 до 150 |
| Диапазон рабочих частот при измерении мгновенного значения виброускорения, Г ц | от 0,5 до 10000 |
| Неравномерность амплитудно-частотной характеристики, %: - в диапазонах частот: от 0,5 до 8000 Гц включ. - в диапазонах частот: св. 8000 до 10000 Гц. | ± 15 ± 20 |
| Нелинейность амплитудной характеристики на базовой частоте, %: - в диапазоне измерений от 0,1 до 0,2 м/с2 включ. - в диапазоне измерений св. 0,2 до 150 м/с2 | ± 20 ± 10 |
| Пределы допускаемого отклонения коэффициента преобразования виброускорения, вызванного изменением температуры окружающего воздуха от нормальных условий, % / °С | ± 0,1 |
| Относительный коэффициент поперечного преобразования, %, не более | ± 5 |
| * Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик | |
| Примечание - диапазон измерений метрологических характеристик и частотный диапазон датчика указаны в прилагаемом паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний СКЗ виброскорости для ИВД-5Ц, мм/с | от 0 до 10 от 0 до 20 от 0 до 30 от 0 до 40 от 0 до 50 |
| Диапазон показаний СКЗ виброускорения для ИВД-5Ц, м/с2 | от 0 до 30 от 0 до 100 |
| Диапазон показаний размаха виброперемещения для ИВД-5Ц, мкм | от 0 до 1000 |
| Диапазон показаний СКЗ виброскорости для ИВД-5С1, мм/с | от 0 до 25 |
| Диапазон показаний СКЗ виброскорости для ИВД-5С2 и ИВД-5С3, мм/с | от 0 до 10 от 0 до 20 от 0 до 30 от 0 до 40 от 0 до 50 |
| Диапазон показаний мгновенного значения виброускорения для ИВД-5У, м/с2 | от 0 до 50 от 0 до 100 от 0 до 150 |
| Диапазон показаний мгновенного значения виброускорения для ИВД-5А, м/с2 | от 0 до 150 |
| Диапазон выходного сигнала постоянного тока, мА, для ИВД-5С | от 4 до 20 |
| Диапазон выходного сигнала переменного тока, мА, для ИВД-5У | от 0 до 20 |
| Максимальная нагрузка для ИВД-5СХ и ИВД-5У, Ом | (ипит - 7,5) -50 |
| Напряжение питания постоянного тока, ипит, В: | |
| - ИВД-5Ц, ИВД-5С, ИВД-5У -ИВД-5А | от 12 до 28 от 18 до 28 |
| Тип выходного сигнала: | |
| - ИВД-5Ц | цифровой |
| - ИВД-5С, ИВД-5У | токовый |
| -ИВД5А | напряжение (IEPE) |
| Условия эксплуатации: | |
| - диапазон нормальных температур, °С | от +15 до +25 |
| - диапазон рабочих температур, °С: для группы Т4 | от -60 до +120 |
| для группы Т5 | от -60 до +85 |
| - относительная влажность воздуха при 3 5 °С, % | до 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Г абаритные размеры, без кабеля, диаметр х высота, мм, не более: | 0 40 х 32 |
| Масса, кг, не более: | |
| - без кабеля | 0,15 |
| - с кабелем 1м | 0,30 |
| Маркировка взрывозащиты | 0 Ex ia IIC T5 Ga Х/PO Ex ia I Ma X PB Ex d IM b X/1 Ex dll CT5 Gb X 0 Ex ia IIC T4 Ga Х/PO Ex ia I Ma X PB Ex dI Mb X/1 Ex dII CT4 Gb X |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус датчика методом гравировки.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик вибрации ИВД-5 | ПБКМ.468223.005-хх | 1 шт. |
| Кабель-удлинитель ИВД-5Х-XX.X | ПБКМ.469419.005 | 1 шт. |
| Технологическая программа на CD-диске | ConfigIVD | 1 шт. |
| Руководство по эксплуатации на CD-диске | ПБКМ.468223.005-хх РЭ | 1 шт. |
| Паспорт | ПБКМ.468223.005-хх ПС | 1 шт. |
приведены в эксплуатационном документе: ПБКМ.468223.005-хх РЭ: пункт 1.4 «Устройство и работа» и Приложения В и Г.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»; ПБКМ.468223.005 ТУ «Датчики вибрации ИВД-5. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)
ИНН 6660149600
Адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а
Телефон: +7 (343) 356-51-11
Факс: +7 (343) 310-01-06
Web-сайт: https://prosoftsystems.ru
E-mail: info@ prosoftsystems.ru
