| Номер в госреестре | 87355-22 |
| Наименование СИ | Модуль анализа поверхности кристаллов и пластин - стилусный профилометр |
| Обозначение типа СИ | KLA-Tencor P-17 |
| Изготовитель | KLA-Tencor, Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модуль анализа поверхности кристаллов и пластин - стилусный профилометр KLA-Tencor P-17 (далее - профилометр) предназначен измерений параметров шероховатости поверхностей изделий и линейных высотных размеров неровностей.
Принцип действия профилометра основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения емкостного сопротивления, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на экран персонального компьютера (в виде профилограммы и числовых значений параметров шероховатости). Питание профилометра осуществляется от сети переменного тока через адаптер или от батареи.
Профилометр является стационарным измерительным устройством и состоит из блока привода с емкостным датчиком и блока обработки информации.
Управление и настройка профилометра осуществляются с помощью мышки и клавиатуры компьютера, подключаемого к блоку электроники. Все данные и изображения могут быть выведены на монитор или сохранены в компьютере.

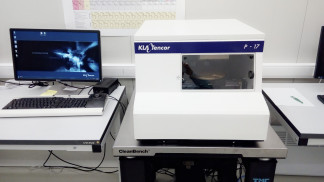

Заводской (серийный) номер профилометра имеет цифровое обозначение и нанесен на корпус профилометра в виде шильды с УФ-печатью и нанесенным вручную заводским номером. Пломбирование профилометра не предусмотрено. Знак поверки наносится на свидетельство о поверке. Общий вид профилометра приведен на рисунке 1.
К прибору модуль анализа поверхности кристаллов и пластин - стилусный профилометр KLA-Tencor P-17 данного типа относится прибор с заводским номером № 7092007.
Система имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации. За метрологически значимое принимается все ПО.
Программное обеспечение Profiler является специализированным ПО профилометра и предназначено для его управления и обработки результатов измерений. ПО не может быть использовано отдельно от профилометра.
Конструкция профилометра исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО профилометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является встроенный менеджер лицензий (специальная программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), привязывающая ПО и его модули к аппаратному идентификатору управляющего компьютера и серийному номеру системы, что позволяет предотвратить неавторизованное использование ПО. Оператор системы не имеет прав доступа (на уровне операционной системы) для самостоятельной модификации системных файлов, установленного на управляющий компьютер ПО, а также для установки стороннего ПО.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.
| Таблица 1 - Идентификационные данные ПО профилометра | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Profiler |
| Номер версии (идентификационный номер) ПО, не ниже | v 8.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики профилометра
| Наименование характеристики | Значение |
| Диапазон измерений шероховатости по параметру Ra, мкм | от 0,001 до 90 |
| Пределы допускаемой относительной погрешности измерений параметра Ra, % | ±5 |
| Диапазон измерений высот неровностей, мкм | от 0,003 до 327 |
| Пределы допускаемой абсолютной погрешности измерений высот неровностей, мкм | ±(0,006 +L/20), где L -измеряемая высота, нм |
| Повторяемость результатов измерений высоты ступени (для неровностей высотой не более 1 мкм), не более, нм | 2,5 |
| Повторяемость результатов измерений высоты ступени (для неровностей высотой свыше 1 мкм), не более, % | 0,25 |
Таблица 3 - Технические характеристики профилометра
| Наименование характеристики | Значение |
| Максимальный диаметр образцов, мм | 200 |
| Угол поворота образца вокруг оси, ° | 360 |
| Максимальная толщина образцов, мм | 55 |
| Г абаритные размеры, не более, мм: | |
| -длина, | 780 |
| -ширина, | 570 |
| -высота | 450 |
| Питающее напряжение, В | от 210 до 230 |
| Частота, Г ц | 50 |
| Потребляемая мощность, В»А, не более | 1500 |
Таблица 4 — Условия эксплуатации
| Диапазон рабочих температур, °С | от +18 до + 22 |
| Относительная влажность, %, не более, без конденсата | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений___
| Наименование | Обозначение | Количество |
| Модуль анализа поверхности кристаллов и пластин -стилусный профилометр | KLA-Tencor P-17 | 1 шт. |
| Компьютер с ПО | 1 шт. | |
| Комплект дополнительных датчиков | 1 комп. | |
| Комплект кварцевых мер высоты неровностей | 1 комп. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 9 «Порядок работы» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657
Правообладатель
KLA-Tencor, Китай
Адрес: 518129, Китай, Шензен, Индустриальный парк Тел./факс: +1 (408) 875-3000
Web-сайт: https://www.kla.com, E-mail: info@kla.com
