| Номер в госреестре | 87357-22 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | "ЛИУС-03" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Автоматизация систем производственного контроля" (ООО "НПО "АСПК"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 18.11.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические «ЛИУС-03» (далее - комплексы) предназначены для измерения входных сигналов полученных от первичных преобразователей (температуры, напряжения, силы постоянного тока, частоты, сопротивления), а также автоматического сбора, обработки, хранения и отображения полученных данных, мониторинга состояния объекта и средств измерений, а также оперативного, диспетчерского и автоматического контроля и управления технологическими процессами промышленных предприятий.
Принцип работы комплексов заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса распределения электрической энергии. Принцип действия основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией. Входные измерительные каналы аналоговых сигналов имеют параллельно-последовательную структуру, выходные дискретные и аналоговые, а также, входные дискретные - параллельную.
Комплексы программно-технические «ЛИУС-03», конструктивно, выполнены в виде комплектных шкафов, которые включают в себя электрокоммутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе промышленных модулей ввода-вывода.
Защита от несанкционированного доступа обеспечивается наличием специальных ключей для шкафов, содержащих измерительное оборудование.
Заводской номер, состоящий из арабских цифр, наносятся на специальную табличку на лицевой панели комплекса программно-технического «ЛИУС-03» методом штемпелевания (шелкографии, наклейки, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.

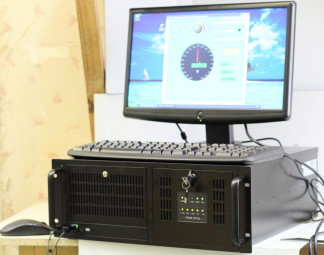

Общий вид комплекса представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений и визуализации. Идентификационные данные ПО указаны в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ШЛИУС-03Ш Вер.05^ |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО | 6aa69fc6985c2057152e1b852ea43dc1 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики комплексов
| Наименование характеристики | Значение |
| Диапазоны измерения напряжения, В | от -0,00125 до +0,00125 от -0,005 до +0,005 от -0,01 до +0,01 от -0,05 до +0,05 от -0,1 до +0,1 от -0,5 до +0,5 от -1 до +1 от -5 до +5 от -10 до +10 |
| Пределы допускаемой приведенной погрешности измерения напряжения, % | ±0,7 |
| Диапазон измерения силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной погрешности измерения силы постоянного тока, % | ±0,25 |
| Диапазоны измерения сопротивлений, Ом | от 0 до 200 от 0 до 2000 |
| Пределы допускаемой приведенной погрешности измерения сопротивлений, % | ±0,7 |
| Диапазон измерения температуры, °С | от 0 до 1500 |
| Пределы допускаемой приведенной погрешности измерения температуры, % | ±0,5 |
| Диапазон измерения температуры датчиком ТХС, °С | от +10 до +85 |
| Пределы допускаемой абсолютной погрешности измерения ТХС, °С | ±0,5 |
| Диапазон измерения частоты, Г ц | от 0 до 1000 |
| Пределы допускаемой приведенной погрешности измерения сигналов частоты, % | ±0,025 |
| Диапазоны генерации сигналов напряжения, В | от -5 до +5 от 0 до +5 от -10 до +10 |
| Пределы допускаемой приведенной погрешности воспроизведения сигналов напряжения (тока), % | ±0,7 |
| Примечание - Значения приведенных погрешностей определяют как отношение абсолютной погрешности средства измерения к верхнему пределу диапазона измерений | |
| Наименование характеристики | Значение |
| Количество каналов для измерения сигналов напряжения (max) | 32* |
| Количество каналов для измерения сигналов сопротивления (max) | 32* |
| Количество каналов для измерения сигналов силы постоянного тока (max) | 32* |
| Количество каналов для измерения сигналов температуры (max) | 384* |
| Количество каналов для измерения сигналов частоты (max) | 16* |
| Количество каналов для подключения датчиков ТХС (max) | 24* |
| Количество каналов для генерации сигналов напряжения (max) | 4* |
| Номинальное напряжение питания главных цепей, В | 3х380 |
| Номинальное напряжение питания вспомогательных цепей, В | 220 |
| Номинальная частота, Г ц | 50 |
| Г абаритные размеры составных частей, мм, не более | 482х177х660 |
| Масса, кг, не более | 30 |
| Средний срок службы, лет, не менее | 15 |
| Условия эксплуатации: • диапазон рабочих температур, °С • относительная влажность воздуха при температуре +25 °С, % • атмосферное давление, кПа | от +10 до +50 от 5 до 95 от 84 до 106,7 |
| Примечание - * Число каналов для измерения сигналов оговариваются при заказе комплексов | |
наносят на специальную табличку на лицевой панели комплекса программнотехнического «ЛИУС-03» методом штемпелевания (шелкографии, наклейки), на титульный лист руководства по эксплуатации и паспорт изделия типографским способом.
Таблица 4 - Комплектность_
| Наименование | Обозначение | Количество |
| Блок управления программно-техническим комплексом | ЛИУС-03-ШУ | 1 |
| Шкаф с электронным оборудованием | ЛИУС-03-ШЭ | 1 |
| Шкафы силовой коммутации периферийного оборудования | ЛИУС-03-ШП | 1 |
| АРМ оператора программно-технического комплекса «ЛИУС-03» | ЛИУС-03-АРМ | 1 |
| Программное обеспечение КПТ «ЛИУС-03» | ЛИУС-03-ПО | 1 |
| Комплексы программно-технические «ЛИУС-03». Руководство по эксплуатации | РЭ.28.99.39-002-12971163 | 1 |
| Комплексы программно-технические «ЛИУС-03». Паспорт | ПС.28.99.39-002-12971163 | 1 |
| ГСИ. Комплексы программно-технические «ЛИУС-03». Методика поверки | - | 1 |
приведены в разделе 5 документа РЭ.28.99.39-002-12971163.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2091 от 1 октября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1 • 10"16 до 100 А»;
Приказ Росстандарта № 3457 от 30 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта № 3456 от 30 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта № 1621 от 31 июля 2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «Автоматизация систем производственного контроля»
(ООО «НПО «АСПК»)
ИНН 1657037922
Адрес: 420044, Республика Татарстан, г. Казань, пр. Ямашева, д. 36 Телефон (факс): (843) 519-19-19
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
