Вискозиметры стеклянные капиллярные Обозначение отсутствует, 87370-22

Вискозиметры стеклянные капиллярные (далее - вискозиметры) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей, исследуемых в лабораторных условиях.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	87370-22
Наименование СИ	Вискозиметры стеклянные капиллярные
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол"), г. Уфа
Год регистрации	2022
Срок свидетельства	18.11.2027
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Конструктивно вискозиметры представляют собой U-образную стеклянную трубку, имеющую два резервуара, соединенных между собой капилляром. В верхней части широкого колена находится отводная трубка для заполнения прибора жидкостью. Ниже находятся два измерительных резервуара, ограниченные верхними и нижними метками. Вискозиметры изготавливаются из химически стойкого лабораторного стекла.

Вискозиметры стеклянные капиллярные Крезол выпускаются в двух модификациях: ВНЖ и ВПЖ.

Вискозиметры модификации ВНЖ, предназначенные для работы с непрозрачными жидкостями, представляют собой U-образную стеклянную трубку, имеющую два резервуара, соединенных между собой капилляром. В верхней части широкого колена находится отводная трубка для заполнения прибора жидкостью. Ниже находятся два измерительных резервуара, ограниченные верхними и нижними метками.

Принцип действия вискозиметров модификации ВНЖ основан на определении времени заполнения определенного объема жидкостью через капилляр, сначала нижнего измерительного резервуара, а затем верхнего.

Принцип действия вискозиметров модификации ВПЖ, предназначенные для работы с прозрачными жидкостями, основан на измерении времени истечения под действием силы тяжести определенного объема испытуемой жидкости, помещаемой между двумя метками, нанесенными на измерительный резервуар вискозиметра. Кинематическая вязкость определяется как произведение измеренного времени истечения на постоянную вискозиметра.

Вискозиметры модификации ВПЖ выпускаются в следующих исполнениях:

- ВПЖ-1 - представляют собой U-образную стеклянную трубку, в узком колене которой имеются измерительный резервуар сферической формы, ограниченный двумя метками, вспомогательный резервуар и капилляр. Капилляр соединен с расширением, от которого сбоку отходит узкая вертикальная трубка, служащая для образования висячего уровня, и широкая трубка, предназначенная для заполнения вискозиметра жидкостью. Жидкость из измерительного резервуара стекает по капилляру в резервуар, образуя у нижнего конца капилляра «висячий уровень»

- ВПЖ-2 - представляют собой U-образную стеклянную трубку, в узком колене которого имеются два расширения и впаян капилляр. Внизу капилляр переходит в расширенную трубочку, опущенную в резервуар. Между верхним и нижним расширением, а

также под нижним расширением нанесены отметки, служащие ограничителями рабочего объема вискозиметра.

- ВПЖ-4 - представляют собой U-образную стеклянную трубку, в узком колене которого имеются расширение, измерительный резервуар, ограниченный сверху и снизу метками, а также капилляр, заканчивающийся узкой трубкой, переходящей в расширение в нижней части широкого колена.

Заводской номер наносится на широкую трубку вискозиметра.

Нанесение знака поверки на средство измерений не предусмотрено.

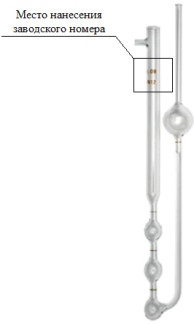

Общий вид вискозиметров представлен на рисунке 1-2.

Пломбирование вискозиметров не предусмотрено.

~ Рисунок 2 - Общий вид вискозиметров стеклянных

, т^ттлтл (слева направо ВПЖ-1, ВПЖ-2, ВПЖ-4)

капиллярных модификации ВНЖ

Метрологические и технические характеристики средства измерений

Таблица 1 - Метрологические характеристики__

Диаметр капилляра, мм	Номинальное значение постоянной К, мм2/с2	Диапазон измерений вязкости, мм2/с	Пределы допускаемой относительной погрешности постоянной К вискозиметра, %	Относительное отклонение постоянной К вискозиметра от номинального значения, %, не более
ВПЖ-1
0,34 ± 0,02	0,003	от 0,6 до 3 вкл.	±0,3	±25
0,54 ± 0,02	0,01	от 2 до 10 вкл.	±0,3
1,52 ± 0,04	0,3	от 60 до 300 вкл.	±0,2
5,10 ± 0,04	30	от 6000 до 30000 вкл.	±0,3
ВПЖ-2
0,34 ± 0,02	0,003	от 0,6 до 3 вкл.	±0,3	±25
0,39 ± 0,02	0,005	от 1 до 5 вкл.	±0,3
1,31 ± 0,04	0,3	от 60 до 300 вкл.	±0,2
4,66 ± 0,04	30	от 6000 до 30000 вкл.	±0,3
ВПЖ-4
0,37 ± 0,02	0,003	от 0,6 до 3 вкл.	±0,3	±25
0,42 ± 0,02	0,005	от 1 до 5 вкл.
1,12 ± 0,02	0,1	от 20 до 100 вкл.
3,55 ± 0,05	10	от 2000 до 10000 вкл.
ВНЖ
0,45 ± 0,02	0,003	от 0,6 до 3 вкл.	±0,3	±25
0,80 ± 0,02	0,03	от 6 до 30 вкл.
1,08 ± 0,03	0,1	от 20 до 100 вкл.
3,42 ± 0,05	10	от 2000 до 10000 вкл.
4,50 ± 0,05	30	от 6000 до 30000 вкл.

Таблица 2 - Основные технические характе	ристики
	Значение
Наименование характеристики	ВПЖ-1	ВПЖ-2	ВПЖ-4	ВНЖ
Диапазон рабочей температуры
вискозиметра, °С		от +20 до +100
Габаритные размеры, мм, не менее
Ширина	49	55	55	45
Высота	390	340	300	330
Масса, кг, не более	0,25
Условия эксплуатации:
- температура окружающего воздуха, °С		от +18 до +22
- относительная влажность воздуха, %		от 30 до 80
- атмосферное давление, кПа		от 84,0 до 106,7
Средняя наработка до отказа, ч, не менее	10
Срок службы, лет, не менее	35000

Знак утверждения типа наносится

на титульный лист паспорта вискозиметра типографским способом.

Комплектность

Таблица 3 - Комплектность вискозиметров

Наименование	Обозначение	Количество
Вискозиметр стеклянный капиллярный	-	1 шт.
Паспорт	-	1 экз.
Коробка	-	1 шт.

Сведения о методах измерений

приведены в главах 7-8 паспортов «Вискозиметр стеклянный капиллярный исполнения ВПЖ-1 модификации ВПЖ», «Вискозиметр стеклянный капиллярный исполнения ВПЖ-2 модификации ВПЖ», «Вискозиметр стеклянный капиллярный исполнения ВПЖ-4 модификации ВПЖ», «Вискозиметр стеклянный капиллярный модификации ВНЖ».
