| Номер в госреестре | 87378-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-35 III-II-1 УХЛ1 |
| Изготовитель | Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ-35 III-II-1 УХЛ1 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.
Опорные трансформаторы тока ТОЛ-35 III-II-1 УХЛ1 используются для наружной установки на токораспределительном электрооборудовании открытого типа.
Трансформатор тока наружной установки ТОЛ-35 III-II-1 УХЛ1 по своей конструкции представляет опорное устройство с сердечником (магнитопроводом) тороидального вида с тремя вторичными обмотками. Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Блок обмоток, залитый эпоксидным компаундом, образует монолит, что позволяет надежно изолировать вторичные обмотки в цепи, а также предохраняет от внешних механических воздействий. Клеммник для выводов вторичной обмотки располагается внизу конструкции и снабжается прозрачной полимерной крышкой для ограничения доступа. Крышки могут пломбироваться.
К трансформаторам данного типа относятся трансформаторы тока ТОЛ-35 III-II-1 УХЛ1 с заводскими номерами: 356, 372, 370, 369, 377, 365. Заводские номера в виде цифрового обозначения нанесены на шильдик трансформатора тока методом холодной штамповки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид трансформаторов тока ТОЛ-35 III-II-1 УХЛ1 и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

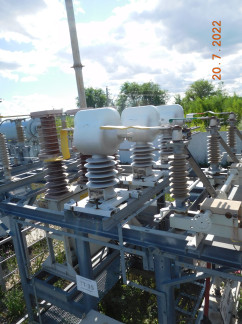

Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа трансформаторов тока ТОЛ-35 III-II-1 УХЛ1
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 35 |
| Номинальная сила первичного тока, А | 200 |
| Номинальная сила вторичного тока, А | 5 |
| Класс точности вторичной обмотки (измерение) по ГОСТ 7746 | 0,5S |
| Класс точности вторичной обмотки (защита) по ГОСТ 7746 | 10Р |
| Номинальная вторичная нагрузка вторичной обмотки (измерение), ВА | 30 |
| Номинальная вторичная нагрузка вторичной обмотки (защита), ВА | 30 |
| Номинальная частота, Г ц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С | УХЛ1 от -60 до +50 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформаторы тока (заводские номера: 356, 372, 370, 369, 377, 365) | ТОЛ-35 Ш-П-1 УХЛ1 | 6 шт. |
| Паспорт | - | 6 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель
Открытое акционерное общество «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
ИНН 6658017928
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
