| Номер в госреестре | 87383-22 |
| Наименование СИ | Сканеры лазерные аэросъемочные |
| Обозначение типа СИ | LiAir |
| Изготовитель | Beijing Green Valley Technology. Co., Ltd, КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 18.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные аэросъемочные LiAir (далее - сканеры) предназначены для измерений расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов.
Сканеры лазерные аэросъемочные LiAir - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трехмерной модели сканируемых окружающих объектов в виде облака точек.
Измерительная информация, включающая в себя местоположение сканера, угол сканирования и расстояния до сканируемых точек, после завершения сканирования передаётся для обработки на компьютер. В результате обработки на экране компьютера отображается цифровое изображение сканированного объекта, состоящее из точек с известными координатами. При выборе ситуационных точек на экране компьютера отображаются расстояния между ними, вычисленные по разности координат.
Основными компонентами сканеров являются сканирующий блок, состоящий из высокочастотного лазерного импульсного дальномера с оптико-механическим приводом отклонения лазерного излучения и электронного блока, в состав которого входят инерциальная система навигации, ГНСС-приёмник, плата контроля и управления, регистратор измерительной информации. Управление сканерами осуществляется при помощи клавиш, расположенных на корпусе.
К средствам измерений данного типа относятся сканеры лазерные аэросъемочные LiAir модификаций V40, V70, X3.
Сканеры устанавливаются на авиационных носителях различных типов, в том числе и беспилотных.
Заводской номер сканеров в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе сканера.
Нанесение знака поверки на средство измерений не предусмотрено.

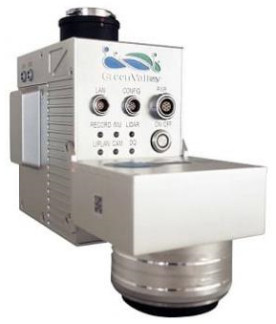

Общий вид сканеров лазерных аэросъемочных LiAir представлен на рисунках 1-3.
Общий вид ГНСС-приёмника представлен на рисунке 4.
Общий вид маркировочной таблички представлен на рисунке 5.
В процессе эксплуатации сканер не предусматривает внешних механических или электронных регулировок. Для ограничения несанкционированного доступа к узлам сканеров наносятся наклейки на корпуса преобразователей и используются крепежные винты, которые могут быть сняты только при наличии специальных ключей. Место пломбирования приведено на рисунке 6.
Рисунок 6 - Место нанесения пломбирующей наклейки
Для работы со сканерами используется метрологически значимое программное обеспечение (далее - ПО) «LiDAR360», «LiGeoreference», устанавливаемые на персональный компьютер для обработки и хранения результатов измерений. ПО «LiGeoreference» предназначено для первичной обработки результатов измерений и объединения данных инерциальной системы с данными, полученными ГНСС-приемником. ПО «LiDAR360» предназначено для дальнейшей обработки и измерений расстояний между выбираемыми ситуационными точками.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | «LiDAR360» | «Li Georeference» |
| Номер версии (идентификационный номер ПО), не ниже | V5.2 | V1.4.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение | |
| Модификация | V40 | V70, X3 |
| Диапазон измерений расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов, м | от 1 до 90 | от 1 до 190* |
| Границы допускаемой абсолютной погрешности измерений расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов, мм | ±50 | |
| * - измерения на поверхность соответствующей серой поверхности пластины Кодак с коэффициентом отражения не менее 10 % по ГОСТ 8.557-2007 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | V40 | V70 | X3 |
| У гловое поле сканирования, ° | |||
| - по горизонтали | 38,4 | 70,4 | |
| - по вертикали | 4,5 | 77,2 | |
| Наименование характеристики | Значение | ||
| Модификация | V40 | V70 | X3 |
| Напряжение электропитания постоянного тока от бортовой сети, В | от 12 до 24 | ||
| Диапазон рабочих температур, °С | от -20 до +50 | ||
| Габаритные размеры (ДхШ*В), мм, не более | 160x70x182 | 180x90x145 | 136x106x138 |
| Масса, кг, не более | 1,02 | 1,24 | 1,25 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сканер лазерный аэросъемочный LiAir в комплекте | - | 1 шт. |
| Противоударный защитный кейс | - | 1 шт. |
| Комплект инструментов | - | 1 комплект |
| Внешний модуль для просмотра фотографий | - | 1 шт. |
| Комплект кабелей | - | 1 комплект |
| Картридер | - | 1 шт. |
| Флеш - накопитель с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3 «Настройка системы и управление сканером» «Сканеры лазерные аэросъемочные LiAir модификации V40, V70, X3. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация Beijing Green Valley Technology. Co., Ltd, КНР.
Правообладатель
Beijing Green Valley Technology. Co., Ltd, КНР
Адрес: Office 2308, Building 2a Zhongguancun Software Park, Haidian Beijing, China
Тел.: +15103452899
E-mail: info@greenvalleyintl.com
