| Номер в госреестре | 87390-22 |
| Наименование СИ | Установка поверочная трубопоршневая |
| Обозначение типа СИ | Сапфир МН-500-6,3-0,05 |
| Изготовитель | Общество с ограниченной ответственностью "Системнефтегаз" (ООО "СНГ"), г. Октябрьский, Республика Башкортостан |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная трубопоршневая Сапфир МН-500-6,3-0,05 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке в качестве рабочего эталона при проведении исследований, испытаний, поверки и калибровки средств измерений объема жидкости в потоке и/или объемного расхода жидкости.
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.
ТПУ состоит из цилиндрического калиброванного участка, шарового поршня, сигнализаторов (детекторов) прохода, крана-манипулятора, камеры загрузки-выгрузки шарового поршня. Калиброванный участок ТПУ начинается от первого по потоку сигнализатора (детектора) и заканчивается вторым по потоку сигнализатором (детектором).
Тип исполнения ТПУ - передвижная (мобильная).
При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор (детектор) прохода происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора (детектора) счет импульсов начинается, а по сигналу второго сигнализатора (детектора) -прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.
Общий вид ТПУ представлен на рисунке 1.
Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки сигнализаторов (детекторов).
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
з
1 - гайка; 2 - шайба; 3 - шпилька; 4 - проволока; 5 - пломба.
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка ТПУ

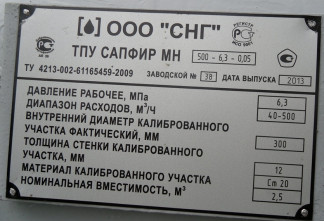

Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
Место нанесения знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемного расхода жидкости, м3/ч | от 40 до 500 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке при температуре 20 °С и избыточном давлении 0 МПа, % | ±0,05 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон объема жидкости (вместимости) в потоке при температуре 20 °С и избыточном давлении 0 МПа, м3 ^ | от 2,375 до 2,625 |
| Измеряемая среда | жидкость (нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, жидкие углеводороды) |
| Температура, °С | от +5 до +90 |
| Избыточное давление, МПа, не более | 6,3 |
| Плотность измеряемой среды, кг/м3 | от 800 до 1200 |
| Вязкость кинематическая, сСт | от 0,55 до 150 |
| Наличие свободного воздуха | не допускается |
| Габаритные размеры, мм, не более: | |
| - длина | 7000 |
| - ширина | 2250 |
| - высота | 2700 |
| Масса, кг, не более | 9700 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -45 до +50 |
| - относительная влажность при температуре +25°С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 3000 |
| ^ определяется при поверке ТПУ | |
наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная трубопоршневая | Сапфир МН-500-6,3-0,05, зав. № 38 | 1 шт. |
| Руководство по эксплуатации | ТПУ.00.00.000 РЭ | 1 экз. |
| Паспорт | ТПУ04.00.00.000 ПС | 1 экз. |
| Комплект запасных частей, инструментов и принадлежностей | - | 1 шт. |
приведены в разделе «Устройство и работа» документа «Установки поверочные трубопоршневые Сапфир МН. Руководство по эксплуатации. ТПУ.00.00.000 РЭ».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Системнефтегаз» (ООО «СНГ») ИНН 0265033883
Адрес: 452601, Республика Башкортостан, г. Октябрьский, пр-д Островского, д. 10а
